SG-GJWX高級維修電工技能實訓考核裝置

一、概述

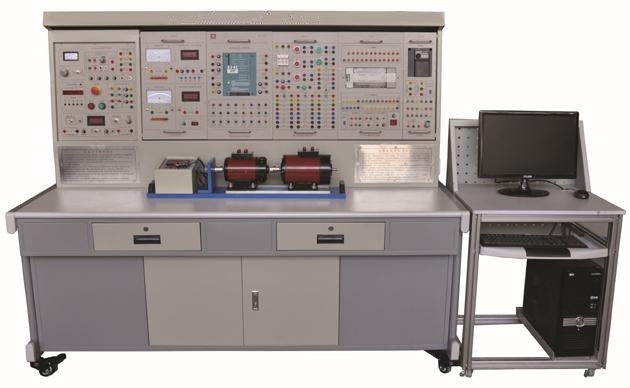

高級維修電工技能實訓考核裝置是集電力電子變流技術，PLC可編程控制技術，MM440交流變頻調速技術，歐陸514C直流調速技術為一體的現代工業自動化電氣控制實訓平臺。本裝置設計時結合了當今國際工業自動化應用技術水平的發展，集計算機控制技術、通信技術、自動控制技術于一體，充分考慮實用性、可靠性與安全性研制的新型實訓裝置。實訓臺配有測量儀表、常規電器、可編程控制器、直流調速器、三相異步電機、直流電機等裝置。該系統可以完成高級維修電工的培訓教學，也支持自行編制、設計開發的綜合性實訓，具有較強的完備性、靈活性和先進性。
二、產品特點
1.裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實訓，只需添加部件即可，永不淘汰。實訓對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。
2.采用西門子S7-200型可編程序控制器，功能強大、性能優越，采用模塊化設計，便于組合靈活，用戶可根據不同的需要組成不同的控制系統。
3.采用西門子MM440變頻器，帶RS485通信接口及BOP面板
4.采用英國歐陸的514C直流調速器。
5.實訓項目齊全，含電力電子變流技術、直流調速、交流調速、PLC數字量、模擬量實訓等
三、技術性能
1、輸入電源: 三相四線（或三相五線 380V±10％ 50HZ）
2、工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃）海撥＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：180×70×158 cm3
四、裝備配置
1、DK01電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
（1）提供三相交流電源：三相交流電源 380V （帶過流保護）
（2）三相同步變壓器（380/50 △/Y）
（3）交流電壓表：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級；
（4）直流數字電壓表一只：測量范圍0～500V，三位半數顯，輸入阻抗為10MΩ，精度0.5級，為直流調速系統提供電壓指示；
（5）直流數字電流表一只：測量范圍為0～5A，三位半數顯，精度0.5級，為直流調速系統提供電流指示。
（6）人身安全保護體系
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。實驗連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
（7）實驗管理器
具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。
（8）控制屏其它設施
控制屏正面大凹槽內，設有兩根鋼管，可掛置實驗部件，控制屏兩邊設有單相三極220V電源插座及三相四極380V電源插座，還設有實驗臺照明用的40W日光燈一盞。
2、DK02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03－1電機導軌、測速系統及轉速表
4、DQ27三相可調電阻（每組900Ω×2/0.41A/150W）
作為實驗中的可調電阻性負載用。
5、三相可控整流主電路
提供6只5A/1000V的晶閘管，每只晶閘管均設有阻容吸收保護裝置，提供6只5A/1000V的二極管。
6、三相晶閘管觸發電路
三相觸發電路由TC787等集成電路組成，設有鋸齒波斜率調節旋鈕及波形觀測孔，移相控制旋鈕。
7、PLC主機實訓掛件（CPU224，EM235）
8、PLC模擬實訓掛件
該掛件提供以下實訓模塊：
（1）裝配流水線的模擬控制
（2）三相異步電動機星/三角（Y/△）換接
（3）五相步進電動機的模擬控制
（4）十字路口交通燈控制
（5）液體混合裝置控制的模擬
（6）電梯控制系統的模擬
（7）機械手動作的模擬
（8）四節傳送帶的模擬
（9）運料小車控制模擬
9、變頻器
采用西門子MM440變頻器，帶RS485通信接口及BOP面板
10、歐陸514C直流調速器實訓掛件
提供歐陸514C直流調速器及外圍實訓電路模塊
11、DQ09 直流他勵電動機
12、DQ07-1直流發電機
13、PC/PPI編程電纜
14、實訓連接線及輔助配件
根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
五、實訓項目
1.電力電子變流技術
（1）三相半波整流電路實訓
（2）三相橋式半控整流電路實訓
（3）三相全控橋式整流電路實訓
2.可編程控制器技術實訓
（1）裝配流水線的模擬控制
（2）三相異步電動機星/三角（Y/△）換接
（3）五相步進電動機的模擬控制
（4）十字路口交通燈控制
（5）液體混合裝置控制的模擬
（6）電梯控制系統的模擬
（7）機械手動作的模擬
（8）四節傳送帶的模擬
（9）運料小車控制模擬
3.MM440交流調速技術實訓
（1）MM440變頻器功能參數設置與操作
（2）MM440多段速度選擇變頻調速
（3）變頻器數字量控制三段速運行
（4）變頻器數字量控制七段速運行
（5）基于PLC通信方式的變頻器閉環定位控制
（6）基于PLC通信方式的變頻器開環調速
（7）基于PLC模擬量方式的變頻器閉環調速
4．直流調速技術實訓（歐陸514C）
（1）歐陸514C直流調速器裝置的面板認識
（2）歐陸514C直流調速器裝置開關設置
（3）歐陸514C直流調速器電壓，電流雙閉環不可逆調速系統
（4）歐陸514C直流調速器轉速，電流雙閉環不可逆調速系統
（5）歐陸514C直流調速器電壓，電流雙閉環可逆調速系統
（6）歐陸514C直流調速器轉速，電流雙閉環可逆調速系統（邏輯無環流可逆控制）
六、產品配置表

序號	名稱	數量
1	電源控制屏	1件
2	實驗桌	1張
3	電機導軌及測速系統	1件
4	三相可調電阻（每組900Ω*2/0.41A）	1件
5	晶閘管主電路	1件
6	三相晶閘管觸發電路	1件
7	PLC主機實訓掛件（CPU224，EM235）	1件
8	PLC模擬實訓掛件	1套
9	MM440變頻器	1件
10	歐陸514C直流調速器	1件
11	直流他勵電動機	1臺
12	直流發電機	1臺
12	三相鼠籠異步電機	1臺
13	PC/PPI編程電纜	1根
14	實訓連接線及輔助配件	1套
