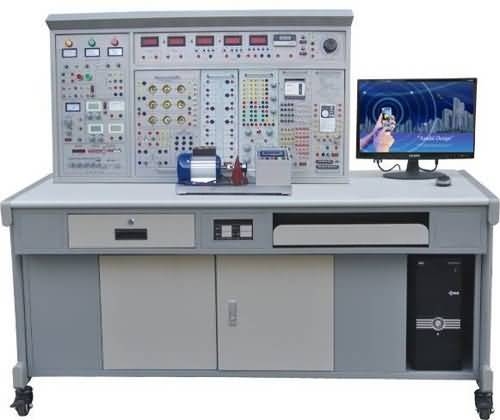

產品名稱：高性能電工電子電拖及自動化技術實訓與考核裝置
產品型號：SGK-800E

產品信息：

一、概述：

高性能電工電子電拖及自動化技術實訓與考核裝置是我公司吸取國內外同類產品合理的實訓方法，先進、科學的實訓手段并加以消化、整合、提高而研制的針對高等院校、職業技術教育而開發的綜合性實訓考核裝置。適用各類職業院校、中專、技校電工、電子、電拖、機電一體化、自動化等專業的教學和從事相關專業的技術人員實訓考核。裝置有機地融合了電工、電子、電力拖動、PLC、變頻器、單片機、觸摸屏等實訓內容，配備多塊可自由組合的實訓掛箱，實現了教學資源共享，一機多用，創造性地把教學管理、教材、教案、實訓、認證、考核融于一體，大大節省實訓用房、減少管理人員，經濟效益顯著，其是高等院校、中等院校、職業學校、技校及各類培訓鑒定機構新建、改建實訓室的理想教學實訓設備。



1．本電工儀表的使用與測量誤差的計算 2．減小儀表測量誤差的方法 3．歐姆定律 4．電阻的串、并、混聯電路 5．電阻分壓器電路 6．電容的串、并、混聯電路 7．電容的充放電電路 8．伏安法測電阻 9．節點電壓法 10．回路電壓法 11．支路電流法 12．電阻與溫度的關系：用伏安法測出燈絲在不 同電壓下的阻值 13．電壓表量程的擴展 14．電流表量程的擴展 15．已知和未知電路元件的伏安特性 16．直流電阻電路故障的檢查 17．電路中電位的測量 18．基爾霍夫電壓定律 19．基爾霍夫電流定律 20．電壓源外特性的測定 21．疊加原理 22．電壓源與電流源的等效變換 23．負載獲得最大功率的條件 24．戴維南定理 25．諾頓定理 26．互易定理 27．二端口網絡

28．雙聯開關兩地控制 29．RLC串聯交流電路 30．RLC并聯交流電路 31．RLC串聯諧振電路 32．電感、電容元件在直流電路和交流電路中的特性 33．正弦穩態下RL、RC串聯電路 34．日光燈電路的連接 35．提高功率因數的方法 36．電磁感應現象 37．互感耦合電路 38．互感線圈同名端的判斷 39．一階電路過渡過程的研究 40．二階電路過渡過程的研究 41．單相變壓器 42．變壓器參數測定及繞組極性判別 43．交流電路參數的測量 44．三相負載的星形聯接 45．三相負載的三角形聯接 46．三相交流電路功率的測量 47．功率因數及相序的測量 48．單相電度表的安裝及使用 49．三相鼠籠式異步電動機的使用 50．三相異步電動機點動控制 51．三相異步電動機自鎖控制 52．三相異步電動機既可點動又自鎖控制 53．接觸器聯鎖正反轉控制 54．按鈕聯鎖正反轉控制 55．接觸器和按鈕雙重聯鎖正反轉控制





56．晶體二極管的判別與檢測 57．PN結的單向導電特性 58．晶體三極管的判別與檢測 59．單結晶體管特性 60．晶體管共射極單管放大器 61．場效應管放大電路 62．負反饋放大電路 63．差動放大電路 64．射極跟隨器 65．場效應管共源極放大電路 66．共集電極放大器 67．共基極放大器 68．兩級阻容耦合放大器 69．運算放大器的基本接法 70．集成運放同相比例放大器 71．集成運放反相比例放大器 72．集成運放加法電路 73．集成運放減法電路 74．集成運放積分電路 75．集成運放微分電路 76．電壓跟隨器 77．電壓比較器

78．RC橋式正弦波振蕩器 79．方波發生器 80．三角波、發生器 81．文氏電橋正弦波發生器 82．鋸齒波發生器 83．過零比較器 84．比較器 85．窗口比較器電路實訓 86．集成運放的調零電路 87．電源極性錯接的保護電路 88．輸入端限幅保護電路 89．輸出端限幅保護電路 90．OTL功率放大器 91．RC正弦波振蕩器及選頻放大器 92．晶閘管可控整流電路 93．單相半波整流、濾波電路 94．單相全波整流、濾波電路 95．單相橋式整流、濾波電路 96．穩壓管穩壓電路及其穩壓原理 97．三端集成固定穩壓電源 98．正電源輸出可調集成穩壓電源 99．串聯型晶體管穩壓電源電路





100．晶體管二極管開關特性 101．晶體管三極管開關特性 102．二極管限幅器 103．三極管限幅器 104．二極管鉗位器 105．TTL集成邏輯門 106．集成與門邏輯功能測試 107．集成非門電路邏輯功能測試 108．集成或門電路邏輯功能測試 109．集成與非門邏輯功能測試 110．CMOS門電路的測試 111．TTL電路和CMOS電路的輸出特性測試 112．集成邏輯電路的連接與驅動 113．組合邏輯電路 114．半加器 115．全加器 116．譯碼器 117．譯碼器邏輯功能測試 118．數據選擇器邏輯功能測試 119．四選一數據選擇器

120．八選一數據選擇器 121．集成觸發器邏輯功能測試 122．基本RS觸發器 123．JK觸發器 124．D觸發器 125．CMOS觸發器 126．計數、譯碼和顯示 127．計數器及其應用 128．十進制可逆計數器的邏輯功能測試 129．二進制加法計數器 130．十進制加法計數器 131．測試移位寄存器的邏輯功能 132．移位寄存器及其應用 133．脈沖分配器及其應用 134．555時基電路 135．單穩態觸發器 136．多諧振蕩器 137．施密特觸發器 138．D/A轉換器 139．A/D轉換器





140．運算放大器的設計及其應用 141．受控源的設計 142．電流表、電壓表和歐姆表的設計

143．整流濾波電路的設計及應用 144．報警保護電路的設計及其應用 145．過流保護的設計及其應用





1．閘刀開關正轉控制線路 2．接觸器點動正轉控制線路 3．具有自鎖的正轉控制線路 4．具有過找保護的正轉控制線路 5．倒順開關控制正反轉控制線路 6．接觸器聯鎖的正反轉控制線路 7．按鈕聯鎖的正反轉控制線路 8．按鈕接觸器復合聯鎖控制線路 9．自動往返行程控制線路 10．接觸器控制串聯電阻降壓起動線路 11．時間繼電器控制串聯電阻降壓控制線路 12．手動Y/△降壓起動

13．接觸器控制Y/△降壓起動 14．時間繼電器控制Y/△降壓起動 15．QX3-13型Y/△自動起動控制線路 16．半波整流能耗制動控制線路 17．全波整流能耗制動控制線路 18．C620車床電氣控制線路 19．手動降壓起動 20．單相運行反接制動控制線路 21．電動葫蘆電氣控制線路 22．C6163車床電氣控制線路 23．控制電路聯鎖控制線路 24．主電路聯鎖控制線路





4.數碼顯示控制 5.搶答器控制（優先級、數值運算，具有聲效功能） 6.天塔之光控制（閃爍、發射、流水型） 7.音樂噴泉控制（具有聲效功能） 8.十字路口交通燈控制 9.水塔水位控制 10.自動送料裝車系統控制 11.四節傳送帶控制 12.裝配流水線控制 13.多種液體混合裝置控制

14.自控成型機控制 15全自動洗衣機控制（具有聲效功能） 16.電鍍生產線控制 17.自控軋鋼機控制 18.郵件分揀機控制 19.自動售貨機控制 20.機械手控制 21.四層電梯控制（實物） 22.加工中心控制（實物）





1.直線運動位置識別、運動軌跡控制、定位控制 2.步進電機運動控制

3.直流電機控制 4.溫度PID控制（具有聲效功能）





1.變頻器功能參數設置與操作 2.變頻器報警與保護功能 3.外部端子點動控制 4.變頻器控制電機正反轉 5.多段速度選擇變頻調速 6.變頻器無級調速 7.基于外部模擬量(電壓/電流）控制方式的變頻調速 8.瞬時停電啟動控制 9.PID變頻調速控制 10.PLC控制變頻器外部端子的電機正反轉

11.PLC控制變頻器外部端子的電機運行時間控制12.基于PLC數字量控制方式的多段速 13.基于PLC通信方式的變頻器開環調速 14.基于PLC通信方式的速度閉環控制 15.變頻器恒壓供水系統的模擬 16.基于觸摸屏控制方式的基本指令編程練習 17.基于觸摸屏控制方式的LED控制 18.基于觸摸屏控制方式的溫度PID控制 19.PLC、觸摸屏與變頻器通信控制 20.基于MCGS的現場總線網絡通信技術





1．變頻器功能參數設置與操作 2．變頻器報警與保護功能 3．多段速度選擇變頻調速 4．外部端子點動控制 5．控制電機正反轉運動控制

6．控制電機運行時間操作 7．瞬間停電變頻器參數設定 8．外部電壓變頻調速 9．三相異步電動機的變頻開環調速





實驗一清零程序 實驗二拆字程序 實驗三拼字程序 實驗四數據區傳送子程序 實驗五數據排序實驗 實驗六查找相同數個數 實驗七無符號雙字節快速乘法子程序

實驗八多分支程序 實驗九脈沖計數（定時/計數實驗） 實驗十電腦時鐘（定時器、中斷器綜合實驗） 實驗十一二進制轉換到BCD 實驗十二二進制轉換到ASCII 實驗十三八段數碼管顯示 實驗十四鍵盤掃描顯示實驗





實驗一P1口亮燈實驗 實驗二P1口轉彎燈實驗 實驗三P3.3輸入，P1口輸出 實驗四工業順序控制（中斷控制） 實驗五8255 A.B.C輸出方波 實驗六8255 PA口控制PB口 實驗七8255控制交通燈 實驗八簡單I/O口擴展實驗 實驗九A/D轉換實驗 實驗十D/A輸出方波 實驗十一電子音響

實驗十二繼電器控制 實驗十三步進電機實驗 實驗十四8253方波 實驗十五串并轉換實驗 實驗十六外部存儲器擴展實驗 實驗十七MCS-51串行口應用實驗㈠——雙機通信 實驗十八MCS-51串行口應用實驗㈡——與PC機通信 實驗十九溫度閉環控制 實驗二十小直流電機調速實驗 實驗二十一 外部中斷（急救車與交通燈）





實驗一清零程序 實驗二拆字程序 實驗三拼字程序 實驗四數據區移動 實驗五數據排序實驗 實驗六找“零”個數

實驗七32位二進制乘法 實驗八多分支程序 實驗九顯示子程序 實驗十鍵盤掃描顯示實驗 實驗十一二進制轉換到BCD 實驗十二二進制轉換到ASCII





實驗一8255并行口實驗㈠：A.B.C口輸出方波 實驗二8255并行口實驗㈡：PA口控制PB口 實驗三8255并行口實驗㈢：控制交通燈 實驗四簡單I/O口擴展 實驗五A/D轉換實驗 實驗六D/A轉換實驗㈠：輸出方波 實驗七D/A轉換實驗㈠：輸出鋸齒波 實驗八8259中斷控制器實驗

實驗九定時／計數器：8253方波 實驗十繼電器控制 實驗十一8251串行通信實驗㈠：自發自收 實驗十二8251串行通信實驗㈡：與PC通信 實驗十三步進電機控制 實驗十四小直流電機調速實驗 實驗十五溫度閉環控制 實驗十六音頻驅動實驗





實驗一清零程序 實驗二拆字程序 實驗三拼字程序 實驗四數據區傳送子程序 實驗五數據排序實驗 實驗六查找相同數個數 實驗七無符號雙字節快速乘法子程序 實驗八多分支程序 實驗九定時器1實驗——定時中斷 實驗十定時器T1和T2同時產生中斷

實驗十一80C196外部中斷實驗 實驗十二80C196軟件方法產生中斷 實驗十三利用HSI測脈沖寬度 實驗十四利用HSI測量單脈沖寬度 實驗十五利用HSO產生單脈沖 實驗十六利用HSO產生連續脈沖 實驗十七軟件定時器 實驗十八80C196 A/D轉換實驗 實驗十九利用80C196的PWM產生各種波形 實驗二十二進制轉換到BCD進制轉換到ASCII





實驗一P1口亮燈實驗 實驗二P1口轉彎燈實驗 實驗三P2.6輸入，P1口輸出 實驗四工業順序控制 實驗五8255 A.B.C輸出方波 實驗六8255 PA口控制PB口 實驗七8255控制交通燈 實驗八簡單I/O口擴展實驗 實驗九A/D轉換實驗 實驗十D/A輸出方波

實驗十一繼電器控制 實驗十二8253方波 實驗十三80C196串行口實驗 實驗十四LED七段數碼管顯示實驗 實驗十五鍵盤顯示綜合實驗 實驗十六音頻驅動實驗 實驗十七 步進電機實驗 實驗十八直流電機實驗 實驗十九外部中斷（急救車與交通燈）
