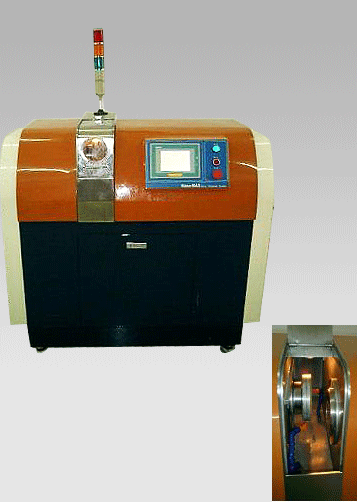

高速橫向減薄機
工作原理：
1．本系列橫向研磨機為精密磨削設備，由真空主軸吸附工件與金剛石磨輪作相反方向高速磨削，金剛石磨輪前后擺動。該方法磨削阻力小、工件不會破損，而且磨削均勻生產效率高。
特 點：
1．可使工件加工厚度減薄到0.02mm厚而不會破碎。而且平行度與平面度可控制在±0.002mm范圍內。
2．減薄效率高，LED藍寶石襯底每分鐘可減薄48um。硅片每分鐘可減薄250um。
3．系列研磨機采用CNC程控系統，觸摸屏操作面板，
技術參數：
|
型 號 |
YM-150LX |
YM-180LX |
YM-200LX |
YM-230LX |
|
金剛石磨輪尺寸 |
φ150×H25 |
φ180×H25 |
φ200×H30 |
φ230×H30 |
|
最大工件尺寸 |
φ150mm |
φ180mm |
φ200mm |
φ230mm |
|
磨輪轉速（可調） |
0---1000rpm /分鐘 |
0---1000rpm /分鐘 |
0---800rpm /分鐘 |
0---800rpm /分鐘 |
|
工件轉速（可調） |
0---2000rpm /分鐘 |
0---2000rpm /分鐘 |
0---1800rpm /分鐘 |
0---1800rpm /分鐘 |
|
磨輪電機功率 |
1.5KW. 380V 3相 |
1.5KW. 380V3相 |
2.2KW. 380V 3相 |
2.2KW. 380V 3相 |
|
真空主軸電機功率 |
0.75KW. 380V3相 |
0.75KW. 380V3相 |
1.1KW. 380V3相 |
1.1KW. 380V3相 |
|
控制精度（平行度） |
1um（φ100mm） |
1um（φ100mm） |
1um（φ100mm） |
1um（φ100mm） |
|
外形尺寸 |
1200×550×1550 |
1200×550×1550 |
1350×600×1600 |
1350×600×1600 |
|
重 量： |
850kg |
980kg |
1100kg |
1300kg |
