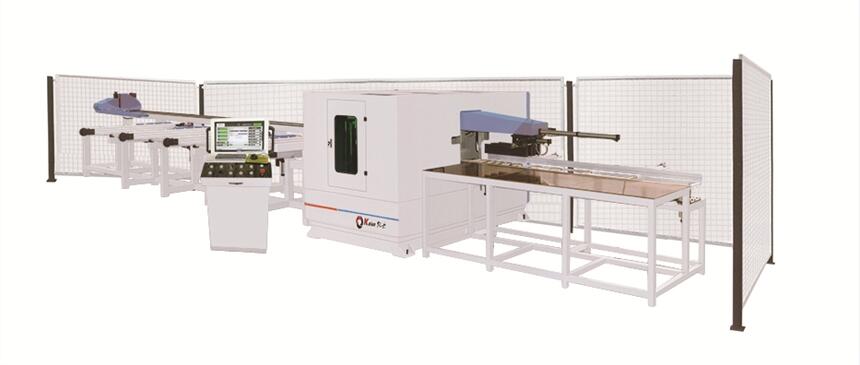

鋁型材數控鋸銑中心
KYJX2-CNC-6000
一、技術參數：
|
電源電壓 |
380V/50Hz |
輸入功率 |
14Kw |
|
工作氣壓 |
0.6-0.8Mpa |
耗氣量 |
200L/Min |
|
電機轉速 |
2800r/min |
切割長度 |
300-6000mm |
|
切割寬度 |
105mm |
切割高度 |
125mm |
|
送料速度 |
30-60m/min |
送料返回速度 |
80-120m/min |
|
出料/抱料速度 |
20m/min |
銑刀深度 |
80mm |
|
鋸切角度 |
90° |
鋸切規格 |
φ500+2*φ350 |
|
切割精度 |
±0.1mm |
切割角度誤差 |
±5′ |
|
切割型面平面度 |
≤0.10mm |
切割型面粗糙度：
|
Ra12.5μm |
|
外形尺寸 |
14500×5500×2000mm |
整機重量 |
7.5T |
二、主要元器件說明
|
電氣元件 |
品牌 |
備注 |
|
數控系統 |
新代 |
臺灣品牌 |
|
伺服電機 |
現代 |
臺灣品牌 |
|
減速機 |
新寶 |
日本品牌 |
|
按鈕開關 |
施耐德 |
法國品牌 |
|
低壓電器 |
施耐德 |
法國品牌 |
|
氣缸 |
亞德客 |
臺灣品牌 |
|
氣管 |
油順 |
臺灣品牌 |
|
齒條 |
MIKO |
臺灣 |
|
導軌 |
上銀 |
臺灣品牌 |
|
滾珠絲杠 |
銀泰 |
臺灣品牌 |
