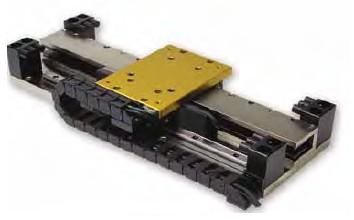

Parker Trilogy無鐵芯直線電機定位平臺
產品簡介：
·因?yàn)殇X壓片通常無法滿足直線度和平坦度要求，所以Trilogy定位器采用了磨光鋼或鋁座，以便確保良好的平坦度和平行度。
·Trilogy設備帶有單軸承或雙軸承軌道定位器，能夠更好的滿足每種應用的性能和成本要求。
·每個定位器都帶有一個用于工業環境的磁編碼器，或者一個光學編碼器，其分辨率可以到0.1μm。
·雙軌定位器可以選擇使用標準的波紋管。
·所有系列的定位器都具有多種可選的載物功能。
·提供了多種寬度的連線軌道，可以增加剛度和剛性。
·可以根據用戶所使用的有效負載管線來采用不同寬度的連線軌道。
技術參數：
|
|
線性磁編碼器 |
RENISHAW編碼器 |
||
|
|
5.0μm |
1.0μm |
0.5μm |
0.1μm |
|
最大速度 [m/s] |
7 |
2.5 |
3 |
0.4 |
|
分辨率 [μm] |
5 |
1.0 |
0.5 |
0.1 |
|
重復精度 [μm] |
±10 |
±2.0 |
±1.5 |
±1.0 |
2 I Force高效的無鐵芯設計,專利：RE34674
2 產品系列：T1D T2S T2D T3S T3D T3S T4D T4S
2 6種產品系列，最適的結構選項
2 單或雙列軸承導軌平臺，滿足性能和價格的要求
2 加速度到6g's,速度到5m/s
2 精密磨制鋁或鋼臺體滿足高精度要求
2 標準行程到3米
2 高質量軸承，長壽命，高負載和高速度
2 內置熱保護開關
2 磁柵或光柵編碼器可選，分辨率可達0.1微米
2 零位和限位開關
2 內置高柔性電纜
2 多軸結構可選
2 雙軌定位平臺有防護選項
T1D/T1S系列
|
電機型號 |
110-1 |
110-2 |
|
最大作用力（N） |
108.5 |
202.5 |
|
連續作用力（N） |
24.5 |
45.4 |
|
峰值功率（W） |
938 |
1641 |
|
連續功率（W） |
47 |
82 |
選型舉例：
T1DA0121NSMBB2
T1SA0121NSMBB2
說明：T1D系列雙軸直線電機定位平臺（T1S代表單軸直線電機定位平臺），A代表底座材料為3/8〞鋁，012代表底座長度為12英寸，1代表線圈尺寸為1極，N代表冷卻方式為無冷卻，S代表繞組類型為串聯，M代表光電編碼器分辨率為0.5μm，B代表連線長度為3米，B代表連接器為跨線，2代表連線軌道為標準。
T2D/T2S系列
|
電機型號 |
210-2 |
210-3 |
210-4 |
|
最大作用力（N） |
255.8 |
375 |
494.2 |
|
連續作用力（N） |
57.4 |
84.1 |
110.3 |
|
峰值功率（W） |
1583 |
2261 |
2940 |
|
連續功率（W） |
79 |
113 |
147 |
選型舉例：
T2DA0163NSPBC3
T1SA0163NSPBC2
說明：T2D系列雙軸直線電機定位平臺（T2S代表單軸直線電機定位平臺），A代表底座材料為0.375〞鋁，016代表底座長度為16英寸，3代表線圈尺寸為3極，N代表冷卻方式為無冷卻，S代表繞組類型為串聯，P代表光電編碼器分辨率為0.1μm，B代表連線長度為3米，C代表連接器為Compax3驅動器，3代表連線軌道為標準。
T3D/T3S系列
|
電機型號 |
310-2 |
310-3 |
310-4 |
310-5 |
310-6 |
|
最大作用力（N） |
409.3 |
600 |
790 |
980 |
1170 |
|
連續作用力（N） |
91.6 |
133.9 |
176.2 |
219.3 |
262 |
|
峰值功率（W） |
1885 |
2693 |
3500 |
4308 |
5116 |
|
連續功率（W） |
94 |
135 |
179 |
215 |
256 |
選型舉例：
T3DB0164NSBCB3
T3SB0164NSBCB3
說明：T3D系列雙軸直線電機定位平臺（T3S代表單軸直線電機定位平臺），B代表底座材料為1/2〞鋁，016代表底座長度為16英寸，4代表線圈尺寸為4極，N代表冷卻方式為無冷卻，S代表繞組類型為串聯，吧、B代表磁性編碼器分辨率為5μm，B代表連線長度為3米，C代表連接器為跨線，3代表連線軌道為標準。
T4D/T4S系列
|
電機型號 |
410-2 |
410-3 |
410-4 |
410-6 |
410-8 |
|
最大作用力（N） |
1041.4 |
1523.6 |
2006.3 |
2967.2 |
3928.1 |
|
連續作用力（N） |
233.1 |
340.8 |
448.9 |
663.7 |
878.6 |
|
峰值功率（W） |
2835 |
4050 |
5265 |
7695 |
10125 |
|
連續功率（W） |
142 |
203 |
263 |
385 |
506 |
選型舉例：
T4DB1006NSLBB4
T4SB1006NSLBB4
說明：T4D系列雙軸直線電機定位平臺（T4S代表單軸直線電機定位平臺），B代表底座材料為1/2〞鋁，100代表底座長度為100英寸，6代表線圈尺寸為6極，N代表冷卻方式為無冷卻，S代表繞組類型為串聯，吧、L代表光電編碼器分辨率為1μm，B代表連線長度為3米，B代表連接器為跨線，4代表連線軌道為標準。
