DM60
384×288探測器
超高的熱靈敏度
優質的圖像質量
精確的非接觸測量
豐富的測量分析功能
快速自動聚焦
實時原始數據傳輸
多種連接方式（火線或以太網）
豐富的SDK開發包

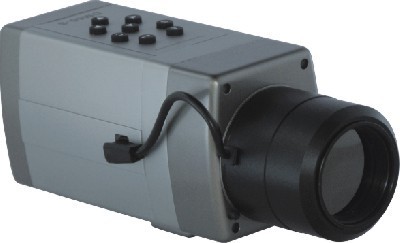

DM60是一款384×288像素非制冷焦平面在線式紅外熱像儀，該產品結構緊湊、體積小、重量輕、堅固耐用，具有靈敏度高、圖像清晰、測溫精確、控制靈活等特點，可以滿足工業、電力、電子等行業的過程狀態檢測領域進行非接觸測溫、快速故障檢測和熱場分析的需求。
|
|
|
1394口 |
LAN口 |
對線路板研發及生產的進行監控、控制 |
性能參數
項目 |
DM60 |
|
探測器性能 |
探測器類型 |
非晶硅微輻射熱計 |
像素 |
384×288 |
|
圖像性能 |
視場角/最小焦距 |
16o×12o /0.5m |
空間分辨率 |
0.88mrad |
|
熱靈敏度 |
0.06℃, 在30℃時 |
|
幀頻 |
50/60Hz |
|
聚焦 |
自動/手動電調焦 |
|
波長范圍 |
8～14um |
|
測量 |
測溫范圍 |
-20℃～+600℃，可擴展到+2000℃ |
精度 |
±2℃ 或 ±2%(讀數范圍），取大值 |
|
測溫較正 |
自動/手動 |
|
測溫模式 |
實時6個可移動點，4個可移動區域（最高溫、最低溫捕捉、平均溫度測量），線測溫，等溫分析，溫差測量，溫度報警（顏色） |
|
調色板 |
11種調色板（包括鐵紅、彩虹、黑白、黑白反轉等） |
|
圖像調整 |
自動/手動調整對比度、亮度 |
|
設置功能 |
溫度單位℃/℉/K，語言，IP地址 |
|
輻射率校正 |
0.01至1.0輻射率可調 |
|
背景溫度校正 |
自動，根據輸入的背景溫度 |
|
大氣透過率修正 |
自動，根據輸入的目標距離、相對濕度、環境溫度 |
|
圖像存儲 |
原始圖像采集 |
后端手動采集單幀原始數據圖像，采集的數據圖像可分析、可測溫 |
電源系統 |
外接電源 |
10-15V DC |
功耗 |
≤6W(25℃正常工作時） |
|
環境參數 |
工作溫度 |
-15℃- +50℃ |
濕度 |
≦90％（非冷凝） |
|
物理特性 |
重量 |
0.79Kg（不包含鏡頭） |
尺寸 |
260mm×92mm×82mm（包含標準鏡頭） |
|
接口 |
電源接口 |
有 |
模擬視頻輸出 |
PAL/NTSC |
|
數字視頻輸出 |
RJ-45以太網連接，MPEG-4數字視頻/原始測溫?cái)?shù)據 |
|
串口 |
標準RS485 連接通用解碼器控制 |
|
網口/火線接口 |
標準RJ-45以太網連接或6針火線（IEEE1394)接口，用于圖像、數據傳輸，儀器操控等 |
|
報警接口 |
開關量報警輸出 |
|
