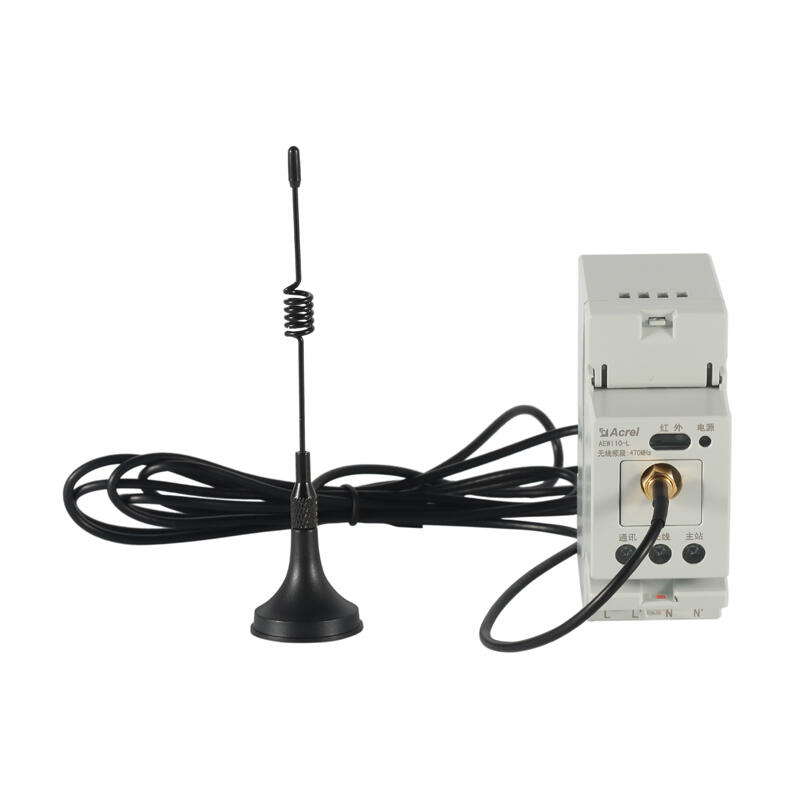

安科瑞RS485/LR互轉AEW110-LX無線通訊轉換器
1、概述
安科瑞RS485/LR互轉AEW110-LX無線通訊轉換器主要用于輔助RS485設備進行無線組網，通過將通訊數據在RS485信號與無線信號之間互轉，完成普通RS485設備的無線通訊。降低用戶通訊組網的施工成本與改造時間。可與RS485通訊設備靈活安裝，實現局部通訊的無線組網。
2、產品型號規格
注：外置吸盤天線標配線長2米。
3、技術參數
4、工作方式介紹
AEW110-L通過內部RS485接口與無線接口之間的數據轉換實現輔助“主站”與“終端設備”無線組網的功能，數據為*透?jìng)?，因此可支持以RS485接口為硬件的各種通訊協議（如Modbus協議、DL/T645電力規約等）。
AEW110-L無線通訊轉換器采用MODBUS-RTU協議。具體協議格式請參照相關協議標準，此處不再贅述。使用Modbus協議進行通訊時，讀數據命令功能碼為03H，寫數據命令功能碼為10H。
5、常見故障排查
5.1儀表無線通訊故障。
排查建議：請先使用USB轉485串口線與儀表RS485接口相連，通過通訊讀取表內參數，確認表內參數與另一端設備（AEW110為主站模式時，指下端從站；為從站模式時，指上端主站）無線配置是否相同（頻道與擴頻因數），若不同，請修改儀表無線參數與主站一致后再重新測試；若相同，則有可能是儀表與另一端設備相距太遠或現場干擾嚴重，此時可嘗試使用外置吸盤天線，或者考慮就近新增設備，再行測試。
5.2修改過儀表的RS485通訊參數，但是忘記具體設置導致無法正常通訊。
排查建議：可使用一根短接線，短接儀表的多功能口（30、38端口）5秒，待儀表所有燈都亮起時，斷開短接線，此時儀表復位，所有參數初始化（注意：無線通訊相關的頻道與擴頻因數也會變?yōu)槟J(rèn)值），此時可使用默認的通訊參數與儀表通訊（具體參數見6.1儀表的通訊寄存器地址表）。
