尊敬的杭州逐翌電子用戶：

         感謝選用杭州逐翌電子系列產品。

         為了使您對我公司產品取得最大限度的了解，在安裝使用之前，請您詳細閱讀說明書，以使正確使用本產品。

一、        概述

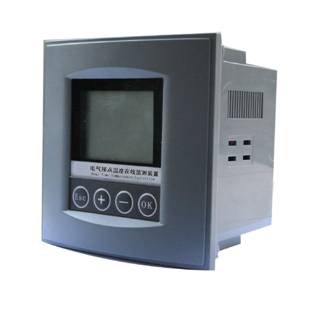

我公司生產的ZYW2100開關狀態智能操控裝置是針對3~35KV戶內開關柜設計研制的新一代產品，采用目前世界上選進的DSP（數字信號處理）和單片機技術研制的新型數字測量顯示及控制儀表，適用于中置柜、手車柜、固定柜、環網等多種開關柜。

     該產品功能強大：具有動態一次模擬圖、帶點顯示及閉鎖功能、溫濕度顯示及控制、遠方/就地及操作功能、斷路器分/合狀態顯示、儲能顯示、接地開關狀態指示、小車位置指示、與分與合閃光顯示、人體感應及柜內照明、語音防誤提示、二次分合閘電壓測量及液晶顯示等功能。

 （注：“ZY”是我公司經浙江省技術監督局批準注冊的標準產品型號）

二、        產品功能特點

1、智能化程度高：不僅能顯示開關分和狀態，還可判斷指示開關小車是處于試驗位置與工作位置之間還是處于柜體之外，且具有雙路溫濕度測量及顯示。

2、采用大屏幕圖形LCD液晶顯示測量結果及參數，清晰醒目。

3、抗干擾能力強。采用獨特的抗干擾技術。

4、高可靠性，采用工業級電子元件。

                   1

三、        技術參數

●     電    源：AC220V±10%  50Hz  DC220V DC110V

●     工作環境：-20℃~+60℃

●     控制范圍：環境溫度：0℃~+99℃溫度：0-100%RH時啟控觸點溫度測量范圍：0℃~150℃

●     控制精度：溫度±0.1℃    溫度±3%RH

●     測量控制：數字設定、分辨率1個字

●     通    訊：RS485     波特率9600（可設定）

●     功    耗：≤10W

●     抗電強度：外殼與端子間大于AC2000V

●     絕緣性能：外殼與端子間大于100M

●     抗 干 擾：符合GB/T17626.8-1998標準

四、安裝方式：

   1、儀器的安裝方式：嵌入式

   2、儀器的外形尺寸圖及開孔尺寸圖：（單位：mm）

ZYW2100開孔尺寸圖

             開孔尺寸為22OmmX165mm

2

DJR型加熱器

   DJR型系列加熱器采用全新的加熱器原理設計而成。發熱量隨空氣溫度和風速變化實現功率自調，從而實現自動限溫加熱（無過熱現象）。且升溫速度快、熱效率高，因而較之鎳絡絲發熱器具有安全、省電、使用壽命長等特點。是目前國內少數采用高新技術生產加熱器板的廠家之一。

系列加熱器功率和外形尺寸見圖：

主要技術指標

                            11

3)紅外溫度傳感器集線器安裝尺寸圖

4）紅外溫度傳感器集線器安裝方式：采用35mm導軌式安裝或固定式安裝（孔距：37mm孔徑4mm）

儀器使用特別注意事項：

在做柜體高壓試驗時：

①     請將儀器后面電源開關關閉。

②     請將傳感器插頭從儀器上撥下，待試驗完畢后正確復原，以免損壞儀器和傳感器。

   七、售后服務：
   1、如果在安裝調試時，對說明書中的敘述有任何疑問，請與技術       部聯系，聯系電話：0571-85464157

      2、公司技術部隨時解答產品的相關問題。

      3、產品使用中出現的問題在一個工作日內給予答復。

      4、我公司多上述產品自售出之日起均免費保修一年，終身維護。

10

ZY2100外形及安裝尺寸圖（單位：mm）

3、傳感器的安裝方式：復合式

   復合式傳感器安裝：

1）  采用35mm導軌安裝或螺絲固定。

2）  采用固定式安裝（孔距37mm孔徑4mm）

3）  溫濕度傳感器與儀器的連線采用USB接口插件式連接。

                             3

四、        儀表基本功能介紹

             ZYW2100面板功能顯示說明

（注：圖中編號是為了說明面板的指示功能，實際儀器上無編號。）

 注：

   01斷路器合閘指示                09閉鎖指示

   02斷路器分閘指示                10加熱除濕指示（雙溫雙濕）

   03①、03②工作位置指示          11液晶顯示屏，功能按鍵

   04①、04②試驗位置指示          12人體感應探頭

   05接地開關合指示               13遠方、就地操作開關

   06接地開關分指示               14語音提示

   07儲能指示                     15儲能轉換開關

   08帶電指示（A、B、C）三相     16分閘、合閘開關

4

當柜前有人停留時，自動點亮液晶背光，同時啟動柜內照明，若此時柜體主回路已送電（A、B、C三相帶電或任意一相帶電）儀器將發出語音提示“本柜體已帶電”。操作者離開后，自動停止。

                         9

2、溫濕度設置

       具體步驟如下：

（1）       在進入菜單后選擇“溫濕度設置”后按■確認鍵進入溫濕度

設置子菜單顯示如下：

              ………..溫濕度設置……….

                   溫度上限：40

                   溫度下限：00

                   溫度回差：05

                   濕度上限：85

                   濕度下限：75

                   接點溫度：60

按“ 移位：鍵，被選中的選擇內容將變成反黑；

按 “▲上調”或“▼下調”鍵可增加或減小被選中的數值的大小。

  3、高壓帶電顯示部分：

     端子A、B、C、帶電時，面板上對應的高壓帶電顯示LED燈亮，分別表示對應母排A、B、C處于高壓帶電狀態，當A、B、C三相均不帶電時，面板上閉鎖指示燈亮，同時端子輸出為開點。當A、B、C任何一項帶電時，面板上閉鎖解除指示燈滅。同時端子有一組閉點輸出，此時柜體前若有人停留，儀器將發出語音提示“本柜體已帶電”

4、人體感應功能。

                          8

                     ZYW2100背面接線端子圖

1：斷路器分         13：A相帶電輸入      29、30：報警輸出

2：斷路器合         14：B相帶電輸        31、32：照明輸出

3：試驗位置         15：C相帶電輸入      33、34：備用

4：工作位置         16：接地              35、36：備用

5：儲能             17、18：電磁閉鎖輸出      37：備用

6：接地             19、20：交直流電源輸入    38：備用

7：公共端           21、22：負載電源輸入  39：RS485A

8：公共端           23、24：加熱器A輸出  40：RS485B

9、10：備用         25、26：加熱器B輸出  41：接頭溫度接收

11、12：接頭報警    27、28：通風輸出      42：溫濕度傳感器A

43：溫濕度傳感器B

                           5

3、儀器基本功能介紹：

  1、顯示符號定義：

  T1：A路溫度         T2：B路溫度     T3：接頭溫度1

  T4：接頭溫度2        T5：接頭溫度3   T6：接頭溫度4

  T7：接頭溫度5        T8：接頭溫度6   RH1：A路溫度

  RH2：B路溫度        V1：分閘電壓    V2：合閘電壓

4、按鍵定義：

▲上調：選定窗口的參數值向前翻頁顯示，參數設定時向上移動滾動條或鍵入數值時遞增功能。

▼下調：選定窗口的參數值向后翻頁顯示，參數設定時向下移動滾動條或鍵入數值時遞增功能。

移位：參數顯示時滾動條向下移動選定窗口，參數設定時向右作為移位功能。

■     確認：進入菜單，或鍵入數值時確認功能。

5、顯示操作：

 ZYW2100多功能開關狀態操控儀在顯示測量狀態下，液晶顯示屏又劃分為七個區域，每一個區域即為一個窗口。

連續按“ 移位”鍵，可一次選中各參數窗口，最后返回。選中的窗口將變成反黑顯示，并可按“▲上調”或“▼下調”切換顯示其他參數。

6、可編程操作：

   在測量顯示狀態下，按“ 移位”鍵使液晶屏中某一窗口選中，再按“■確認“鍵即可進入主菜單切換

6

按“ 移位”鍵選擇“電參數設置”和“溫濕度控制”即時鐘設置，選中時間時，按“▲上調”或“▼下調”可對時間進行設置，選擇“參數設置”后按“■確認”鍵進入參數設置主菜單。

按“ 移位”鍵可選擇“功能設置”、“自動校表”“退出”中的任意一項，然后按“■確認”鍵就可進入相應的子菜單。

六、使用操作說明：

1、  功能設置的操作步驟如下：

進入功能設置子菜單后，顯示如下：

      ………功能設置…….

           請輸入密碼：

           0000000

按“▲上調”或“▼下調”鍵可增加或減少數值的大小，輸入正確的密碼（出場密碼為00）后，按“■確認”鍵確認，若密碼不正確將退回主菜單，若密碼正確，將進入功能設置子菜單，并顯示如下：

………功能設置…….

      本機地址：

        01

                       通訊協議：

                         01

                    波特率：9600

按“ 移位”鍵可在選項的參數值之間移位，當選中參數時，按“▲上調”或“▼下調”鍵可增加或減少數值的大小
