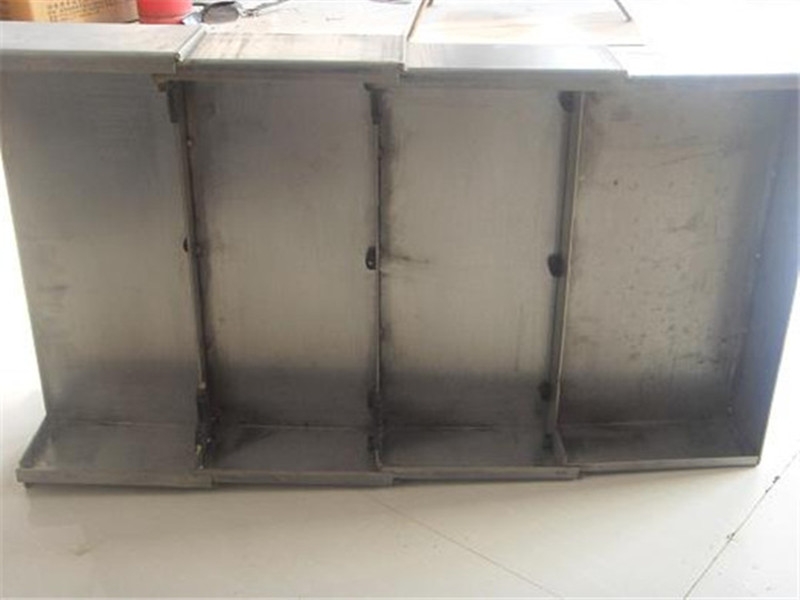

防水鋼板伸縮防護罩機床鈑金防護罩
鋼板機床導軌防護罩具有密封好，能防鐵屑、防冷卻液，防工具的偶然事故。
1.堅固耐用，運行平穩，噪音小，外形美觀。
2.鋼板防護罩適宜高速運動機床導軌防護既平穩又無振動噪音。
3.鋼板防護罩裝置不但保護護板的使用壽命，更重要的是保證了機床精密度。
4.鋼板防護罩每一節護板同時平行拉開，并同時平行縮回，運行自如。
5.鋼板防護罩不會使護板脫節，有撞擊聲，既美觀又提高了護板的使用壽命。
6.在原密封膠條的基礎上又加蓋了一層不銹鋼蓋板，防止鐵屑高溫?zé)齻z條擦入軌面拉傷導軌。
鋼板防護罩適用于數控機床、加工中心等各類精密機床各個傳動方向上導軌的防護，它不但具有防塵、防切屑冷卻液等功能，還能夠增加機床的封閉性，延長機床導軌的使用壽命。
鋼板機床導軌防護罩設計參數
|
代號 |
名 稱 |
數據 |
備注 |
代號 |
名稱 |
數據 |
備注 |
|
Le |
拉伸后長度 |
|
|
BS |
滾輪支承寬度 |
|
|
|
Lz |
壓縮后長度 |
|
|
BM |
滑塊支承寬度 |
|
|
|
Lt |
最大行程 |
|
|
a°、b° |
弓型傾角 |
|
|
|
B |
導軌寬度 |
|
|
n |
預計節數 |
|
|
|
Bc |
防護罩總寬 |
|
|
d |
鋼板厚度 |
|
用戶預選 |
|
H |
防護罩總高 |
|
|
|
安裝孔 |
|
按用戶要求 |
|
H1 |
導軌側面高度 |
|
|
鋼板材料 |
1Gr13 |
2Cr13 |
用戶選定 |
|
H2 |
導軌上護罩高度 |
|
|
支撐形式 |
滾輪 |
滑塊 |
用戶選定 |
|
H3 |
安裝位置高度 |
|
|
配套機床型號 |
|
|
|
|
H4 |
安裝板高度 |
|
|
訂貨單位 |
|
|
|
|
H5 |
滾輪高度 |
|
|
聯系人 |
|
電話 |
|
|
注：1. 用戶訂貨時只要填明上數據、選定材料，我廠代為設計、制造。 |
|||||||
