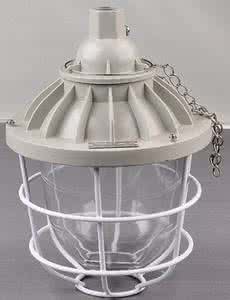

BAD61系列隔爆型防爆燈適用范圍 Application
1區、2區危險場所。 Can be used in Zone 1 and Zone 2 dangerous places.
ⅡA、ⅡB、IIC類爆炸性氣體環境。 Can be used in IIA、IIB、group explosive atmosphere.
可配裝白熾燈、汞燈、高壓鈉燈、金鹵燈。 Suitable for incandescent lamp,mercury vapor lamp,
high-pressure sodium vapor lamp,bl halide lamp.
BAD61系列隔爆型防爆燈型號含義 Model implication
適用環境及用途
1.1區、2區危險場所。
2.A 、B 、類爆炸性氣體環境。
3.可以按要求制作粉塵防爆.
4.注：要求IIC類或增安型請注明。
產品特點
1.鑄鋁合金外殼，表面噴塑
2.壓鑄成型，結構緊湊，外形美觀。
3.采用碟型活節螺栓緊固，能快速向下開啟，便于維修。
4.鋼管布線。
5.符合GB3836-2000.IEC60079標準要求.
防爆標志防護等級電纜外徑（，mm）出線口螺紋（G)燈座代號
Exd II BT4IP54 10-14 3/4 E27
光源類型白熾燈金鹵燈
額定電壓(V)220
額定功率(W) 60 70
100
BAD61系列隔爆型防爆燈特點 Features
■ 鑄鋁合金外殼，表面噴塑 ◆ Diecasted aluminium alloy shell with
■ 壓鑄成型，結構緊湊，外形美觀。 ◆ Pressure-casted frmation,compact structure and aesthetic appearance.
■ 燈體和出線套采用無線連接,便于用戶安裝和維修. ◆ The lampbldy and outlet sleeve use wireless wie connecting,it's convenient
for the users to install and maintatnce.
■ 鎮流器采用特制的環形鎮流器,耐熱等 ◆ The ballast uses special annulat ballast,higt heat-resitance,the inner ballest
級高,鎮流器裝于燈體中,觸發器采用外 is installed in the lampbody,the rtigger use out-lay type which guarantees
置式,燈具能夠長壽命無故障運行.由于 the lamp has long life and no fault call off the special ballast box,which
取消專配的鎮流器箱,使燈具更加經經濟. makes the lamp more economic.
■鋼管布線。 ◆ Suitable for steelpipe.
■符合GB3836-2000.IEC60079標準要求. ◆ Suitable for GB3836-2000,IEC60079 standard request.
防爆燈種類：BAD-100防爆燈，BAD-200隔爆型防爆燈，BAD-250防爆室內燈，BAD-400防爆照明燈，BAD61防爆燈（175-400W），BAD61防爆燈（70-150），BAD62防爆無極燈，BYY防爆標志燈，BBJ防爆聲光報*器，CBZ防爆航空障礙燈，BCJ52防爆應急燈，BAT51防爆投光燈，BAT51防爆泛光燈，BXL防爆吸頂燈，BAD51-增安型防爆燈，BSD（BAK51）防爆視孔燈，BCP防爆平臺燈
LED防爆燈： BTD8120-LED防爆泛光燈，BFC8184防爆LED泛光燈，BFC8185-LED防爆投光燈
BTD8120防爆強光泛光燈，BTD8120-J防爆強光應急燈，BFC8100外場防爆強光泛光燈，BTC8210防爆投光燈，BFC8130內場防爆燈，BPC8720防爆平臺燈，BXE8400防爆標志燈，BTC6160防爆泛光燈，BLC8610防爆道路燈
主要技術參數 Main technical beters
防爆標志 防護等級 電纜外徑(￠,mm) 進線口螺紋(G") 燈座代號 質量
Ex-mark Protection Cable's outside Inlet's thread Lamp socket Mass
grade diameter
--------------------------------------------------------------------------------
Exd Ⅱ BT4(CT4) IP65 10～14 3/4 E27 6.2
配用光源 Supplied with lamps
光源類型 高壓汞燈 高壓鈉燈 金鹵燈
Lamp type Mercurypor lamp Hi-Presssure Metal halide lamp
sodium lamp
--------------------------------------------------------------------------------
額定電壓(V)
Rated voltage 220V/50Hz
--------------------------------------------------------------------------------
額定功率 80 、125 110 70 、100
Rated power
外形及安裝舉例 Outline and mounting example
吸頂式 Ceinling 吊桿式 Pendant 壁式安裝30度(b1) Bracket30C
護欄式 Fence 法蘭式 Flange 壁式安裝90度(b2) Bracket90C
序號 名稱DcSCRJPTion 備注 序號 名稱 DcSCRJPTion 備注
No. Remark No. Remark
--------------------------------------------------------------------------------
1 燈具 Lamp 7 30度彎管Bend Pipe
--------------------------------------------------------------------------------
2 活接頭Active 用戶另配 8 直管Pipe
conncctor
--------------------------------------------------------------------------------
3 CC型索具螺旋扣 9 90度彎管Bend pipe
CC Type rigging screw
--------------------------------------------------------------------------------
4 鏈條Chain 10 通頭Through head
--------------------------------------------------------------------------------
5 膨脹螺釘 用戶自配 11 立桿 Rod 1'/4"
Expansion nut Self-prepare
--------------------------------------------------------------------------------
6 接線盒 用戶自配 12 出線套(吸頂式)
Junction box Self-prepare Outlet sleeve(Ceiling type)
