用途遠遠不止以上所列，隨著生活水平的不斷提高，高周波的用途也在一步步的在更多的領域中應用。
設計方案
1.功能：遮日板、鏡蓋外型熔著（熔斷）。鏡框、平面、門板壓紋。
2.高周波模具備之性質：熔著后不可裂開。熔斷后毛邊不可太長。熔著部份無擠料之現象產生。
3.高周波模之具設計重點：閉模高度設定。
上下模體熔著間隙設定。
上模體刀口部斜度設定。
4.高周波模具之演進：銅模熔斷鋼模兩段式(彈簧式)
5.高周波模具之設計流程：
（1）產設提供2D或3D成品圖。
（2）圖面尺寸確認。
（3）繪制模具總成圖：設定閉模高度。
（4）繪制模具各單件圖。
（5）出圖(CAM程式轉換)
高頻機高周波配件及模具定制選擇材料
（一）高周波銅模（以車門板壓紋銅模為例）
銅模制作方式為：
（1）依模具圖申購所須的材料規格。（含銅片、固定器及鋁板）
（2）銅片納入后須加以整平。
（3）依圖面制作出所須的尺寸及形狀。
（4）加工所制作的尺寸形狀之兩面為平行。（銅片的高度皆等高，平行度公差需在+－0.05㎜以內）。
（5）制作車門板固定器A（固定器A為依據圖面所給之尺寸）。
（6）將成品圖貼合在鋁板上，再將所有的銅片依圖面形狀分別以固定器將之固定于鋁板上。（固定器須于事前做妥統一規格）。
（7）將固定器A也固定于鋁板上以作為車門板尺寸之定位。
（8）制作扶持器，上方貼泡棉，其高度約低于銅模面3-5㎜。
（9）左右兩端各制作一支手把分別固定于鋁板上，以利于搬運。
（10）再確認模具各部位尺寸是否正確。
（11）試模（電流、壓力、屏流會因模具之大小而有差異）。
（二）遮日板熔斷鋼模（又分為外型全周熔斷及下緣車縫僅上緣熔斷兩種）
制作方式同為：
（1）依模具圖申購所須的材料規格
（2）上下模板鉆孔型削，上下模體外型以CAM程式轉換型削后送外托工熱處理HRC58度。
（3）研磨后組立仕上。
（4）試模。
（三）兩段式（又稱彈簧式）
制作方式大致與一般熔斷鋼模相同，差別在于上模加裝彈簧，先壓料再熔斷。
（四）新三興式。
制作方式為：
（1）依模具圖申購所須的材料規格。（含銅片及模板）
（2）銅片納入后須先整平。
（3）將銅片依圖面制作出所須的尺寸及形狀。（此即為上下模體）
（4）分別將上下模體鎖固于上下模板。
（5）形狀尺寸以CAM程式轉換，內外皆須型削。

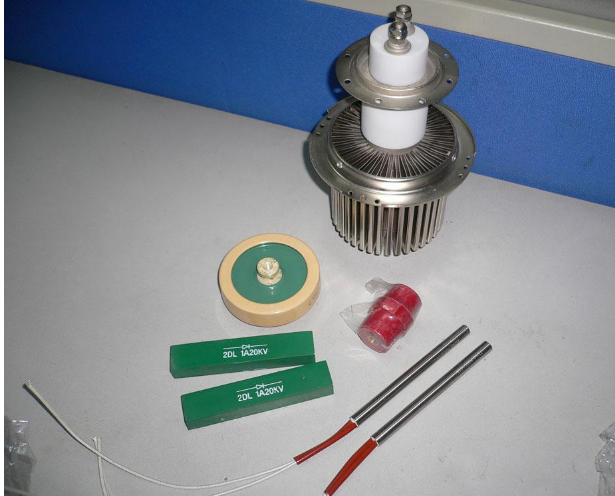

高頻電子管，高周波電子管
電子管在高周波，高頻機設備上是非常重要的元器件,它主要作用是高壓整流刺激電子管震蕩產生電磁波電場,被加工塑料在電磁波上下電極間相互摩擦生熱瞬間發生分子極性化溶接變化,加上一定的壓力就可以達到熔接的目的。往往客戶在選擇高頻機_高周波設備時會考慮選擇國產電子管還是進口電子管,這兩者之間主要從品質和價格區分。
比如你使用東芝7T85RB和國產7T85RB，參數基本上是相同的，而價格相差至少1倍以上，品質上來說就是國產的壽命相對來說比較短，使用的頻繁一點1-2年就差不多要更換了，而東芝的只要參數匹配的不出問題，散熱好，3-5年也許還不會壞。當然國產你還要看是什么品牌的，有的質量相對來說穩定一點景光、華光。
華光電子管、景光電子管都是國產管，東芝管是日本產的，單從質量這一角度來看當然是東芝管好，但從性價比的角度來看當然是景光管好，前些年基本都是用東芝管，近這幾年多選擇用國產管，因?yàn)閲a(chǎn)管價格比東芝管便宜多了，其次國產管的保用期比東芝管長多了，所以強烈建議用國產管。
但是客戶選購的高頻機，高周波設備功率在15KW以上強烈推薦東芝電子管，目前國內生產大功率高頻電子管技術確實欠佳一點，有待技術提升，15KW以下高頻機，高周波設備可以選擇國產電子管，質量也不錯。
