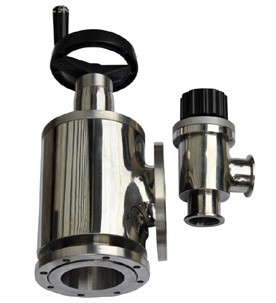

GD型手動高真空擋板 概述

適用范圍：Applicability	105～1.3×10-4Pa(軸封為橡膠) 　105～1.3×10-5Pa(軸封為波紋管)
閥門漏率：Valve Leak Rate	≤1.3×10-4Pa.L/S.(軸封為橡膠) 　≤1.3×10-5Pa.L/S.(軸封為波紋管)
適用溫度：Applicable Temperature	-25～+80℃(丁腈橡膠) 　-30～+150℃(氟橡膠)

Model 型號	DN	D1	D	A	H	P	法蘭標準
GD-J10(b)	10	12.2	30	40	124.5	60	GB4982
GD-J16(b)	16	17.2	30	40	124.5	60
GD-J25(b)	25	26.2	40	50	134.5	78
GD-J32(b)	32	34.2	55	58	153	78
GD-J40(b)	40	41.2	55	65	160.5	78
GD-J50(b)	50	52.2	75	70	203	78

Model 型號	DN	D1	Do	D2	A	P	H	n-φc	Dny預抽口	法蘭標準
GD-J50	50	110	90	55	70	78	203	4-φ9		GB6070
GD-J63	63	130	110	68	88	160	380	4-φ9
GD-J80	80	145	125	85	98	160	400	8-φ9
GD-J100	100	165	145	105	108	160	420	8-φ9
GD-J(S)160	160	225	200	165	158	160	575	8-φ11	DN40 GB4982
GD-J(S)200	200	285	260	208	200	160	655	12-φ11	DN50 GB6070
GD-J(S)250	250	335	310	258	208	250	690	12-φ11	DN63 GB6070
GD-J(S)320	320	425	395	328	250	250	785	12-φ14	DN80 GB6070
GD-J(S)150	150	220	195	156	158	160	575	8-φ12	DN40 GB4982	JB919
GD-J(S)300	300	380	350	308	250	250	785	8-φ14	DN80 GB6070	JB919
