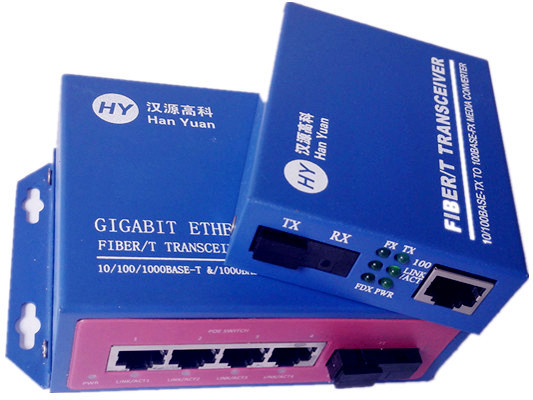

HY3214FP-SC25為1 光4電口的百兆POE光纖交換機，具有4個帶有遠程POE饋電的10./100M自適應電口，1個100M的上聯光口。設備實現4個10/100M自適應電口和1個100M光口之間信息的交換和上聯。HY3214FP-SC25具備獨有的進行端口隔離的VLAN開關和網絡風暴抑制開關，實現網絡信息的安全交換和傳輸。獨家具備1+1的雙電源熱備本機供電方式，尤其適用于不能斷電的監控環境使用，實現全天候的視頻信息傳輸。HY3214FP-SC25設備采用美國進口高端PD系列的POE饋電芯片和元冊POE變壓器，根除了低端芯片帶來的插拔損壞和饋電不穩定等問題。
HY3214FP-SC25支持802.3AF/AT雙標準，采用***新單端口全功率技術，單端口***大可提供30W供電，自動檢測與識別符合IEEE 802.3AF/IEEE 802.3AT標準的PD設備并為其供電，能充分滿足大功率設備如陣列燈攝像機供電需求。設備采用智能功率管理和POE自動識別系統，具備完善的過流、過壓保護，PD功率分級調整功能力，強大的自動關斷功能，實時保護受電設備，不會燒壞任何設備。采用自動待機模式和線纜長度偵測的智能能效管理模式，使得設備具備優秀的節能能力。設備具備遠達150米的饋電距離，采用自適應技術，即插即用，全面無縫對接市面所有大華、?？?、波粒等網絡攝像機和AP設備。
HY3214FP-SC25采用工業級設計和器件，采用高過流和抗氧化的“沉金”P(pán)CB，適用于環境惡劣，傳輸可靠性要求場合。所有RJ45電口和饋電口均采用了先進的自愈式多級防雷設計，具備高等級的雷電、浪涌、ESD靜電防護能力。配合獨有的電源軟啟動技術，從而無懼電網斷電或不穩的電力浪涌沖擊，尤其適用于設備可靠穩定長期運行的場合。
產品參數
1)1個155M上聯光口+1個10/100M自適應POE網口，實現網路尤其是視頻信息的安全傳輸和交換。
2)無阻塞存儲-轉發交換模式，所有端口可同時全線速工作在全雙工狀態
3.)電口自適應10/100M，電.口具備自動MDI/MDIX識別和翻轉,自適應全雙工/半雙工功能
4) 流控方式：全雙工采用IEEE 802.3x標準，半雙工采用Back pressure標準
5)所有端口支持線速交換，64～1536幀長范圍內均可達到線速
6)支持2048個字節的巨幀 ，支持最大10K byte的超長信息包
7)完善的設備運行狀態指示，每個光口、電口都具備獨立的運行指示燈，極大的便利了設備.開通。
8)電信級設計，適用于環境惡劣，傳輸可靠性要求場合。
9)工作溫度:-30℃~+75℃
產品特性
◆ 采用美國進口高端PD系列的POE饋電芯片和元冊POE變壓器，根除了低端芯片帶來的插拔損壞和饋電不穩定等問題
◆ 獨具的VLAN網絡隔離和BSTM廣播風暴抑制設置，實現網路尤其是視頻信息的安全傳輸和交換。
◆ 獨具的1+1雙備電源供電方式，支持1自供電和1集中饋電模式，尤其適用于不能斷電的監控環境使用
◆ 單端口全功率技術，單端口***大可支持30W供電，充分滿足陣列燈攝像機供電需求
◆ 具備軟啟動技術無懼電網斷電或不穩的電力浪涌沖擊，尤其適用于電網不穩的場合使用
◆ 支持IEEE802.3AF和IEEE802.3AT協議，自動檢測與識別符合IEEE 802.3AF/IEEE 802.3AT標準的PD設備并為其供電
◆ 智能功率管理，如果受電設備功率超過53W，系統啟動優先機制，切斷優先級低的端口供電
◆ 具備自動待機模式和線纜長度偵測功能——即端口未連接時，自動待機模式節省能源；網線短于10米時，更低的傳輸功率
◆ 帶智慧POE自動識別系統，不會燒壞任何設備。
◆ 可選的1/2/3/6線對和4/5/7/8線對供電（默認1/2/3/6供電），適用于所有PD設備
◆ 具備過流保護，過壓保護，PD功率分級調整功能
◆ 全部網口、電源口采用自愈式防雷設計，達到國內領先防雷等級。
◆ 工業級設計，采用沉金PCB，適用于環境惡劣，傳輸可靠性要求場合。
◆ 強大的自動關斷功能，實時保護任何外接設備
◆ 每端口均支持MDI/MDIX自動翻轉及自協商
◆ 流控方式：全雙工采用IEEE 802.3x標準，半雙工采用Back pressure標準
◆ 所有端口支持線速交換，64～1536幀長范圍內均可達到線速
◆ 全面無縫對接市面所有大華、海康、波粒等網絡攝像機和AP設備
◆具備長達150米的饋電。
應用領域
◆ 高清網絡監控傳輸與供電
◆ 無線AP覆蓋傳輸與供電
◆ 高速公路監控系統、電子道路監控、抓拍系統
◆ 大型廠礦企業安防監控系統、網絡多功能系統
◆ 遠程多媒體教學/ 校園監控、電視會議系統
◆ 樓宇對講、無線通信 、視頻監控
◆ 全球眼、平安城市安防系統
◆ 智慧城市、智慧小區，智能家居系統
◆城市智能交通系統（ITS）
| 序號 | 型號 | 規格 |
| 1 | HY3214FP-SC25 | 4個10/100M的POE電口，1個100M上聯光口，帶VLAN和風暴抑制開關，15.4W/48V/每端口,IEEE802.3AF標準，工業級POE器件，單模單纖，25KM，SC光口 |
| 2 | HY3205FP | 5個10/100M自適應RJ45端口，4個POE電口，1個上聯電口，帶VLAN和風暴抑制開關， ***大15.4W/48V每端口,IEEE802.3AF標準，工業級POE器件，單模單纖，150M，RJ45網口 |
| 3 | HY3218FP-SC25 | 4個10/100M的POE電口，1個100M上聯光口，帶VLAN和風暴抑制開關，15.4W/48V/每端口,IEEE802.3AF標準，工業級POE器件，單模單纖，25KM，SC光口 |
| 4 | HY3209FP | 9個10/100M自適應RJ45端口，8個POE電口，1個上聯電口，帶VLAN和風暴抑制開關， ***大15.4W/48V每端口,IEEE802.3AF標準，工業級POE器件，單模單纖，150M，RJ45網口 |
| …… | …… | …… |
| 光學指標 | 波長： | 單模:1310/1550nm |
| 出纖功率： | 0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm | |
| 接收靈敏度： | ≤-26dBm | |
| 單波長帶寬： | 155Mbps | |
| 傳輸距離： | 單模：0-120km | |
| ***大光功率預留量： | 15dbm/20dbm/25dbm/30dbm | |
| 光纖接口 | 標準SC，F(xiàn)C/ST可選 | |
|
POE 接口指標 |
物理接口： | 標準RJ45 |
| 接口速率： | 10/100M自適應，全雙工/半雙工 | |
| 網絡介質： | 5類及以上非屏蔽雙絞線 | |
| 轉發方式： | 存儲轉發，所有端口支持線速轉發 | |
| 網絡協議： | IEEE 802.3i；IEEE 802.3u；IEEE 802.3x Flow Control； | |
| 流控： | IEE802.3X/IEE802.3Z全雙工流量控制和半雙工流量控制 | |
| 線序: | 自適應MDI/MDIX直連和交叉連接方式 | |
| 工作環境 | 工作溫度：-40℃--+80℃ |
|
| 工作濕度：無凝結 5%--95% |
|
|
| 尺寸/供電/功率 | 尺寸：140mm(長)＊95mm(寬)＊40mm(高)(帶耳朵) |
|
| 供電方式： | 48V DC，外置電源適配器（輸入AC100-240V 50/60Hz；輸出48V/2A/3A） | |
| ***大消耗功率： | 65W(AF)/130W(AT) |
