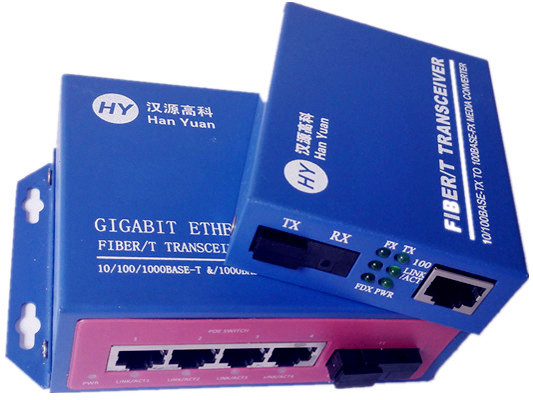

HY3214FP-SC25A支持802.3AF標準，采用最新單端口全功率技術，單端口最大可提供15.4W供電，自動檢測與識別符合IEEE 802.3AF標準的PD設備并為其供電，能充分滿足大功率設備如陣列燈攝像機供電需求。設備采用智能功率管理和POE自動識別系統，具備完善的過流、過壓保護，PD功率分級調整功能力，強大的自動關斷功能，實時保護受電設備，不會燒壞任何設備。采用自動待機模式和線纜長度偵測的智能能效管理模式，使得設備具備優秀的節能能力。設備具備遠達150米的饋電距離，采用自適應技術，即插即用，全面無縫對接市面所有大華、海康、波粒等網絡攝像機和AP設備。
HY3214FP-SC25A采用工業級設計和器件，采用高過流和抗氧化的“沉金”PCB，適用于環境惡劣，傳輸可靠性要求場合。所有RJ45電口和饋電口均采用了先進的自愈式多級防雷設計，具備高等級的雷電、浪涌、ESD靜電防護能力。配合獨有的電源軟啟動技術，從而無懼電網斷電或不穩的電力浪涌沖擊，尤其適用于設備可靠穩定長期運行的場合。
◆ 采用美國進口高端PD系列的POE饋電芯片和元冊POE變壓器，根除了低端芯片帶來的插拔損壞和饋電不穩定等問題
◆ 獨具的VLAN網絡隔離和BSTM廣播風暴抑制設置，實現網路尤其是視頻信息的安全傳輸和交換。
◆ 獨具的1+1雙備電源供電方式，支持1自供電和1集中饋電模式，尤其適用于不能斷電的監控環境使用
◆ 單端口全功率技術，單端口最大可支持15.4W供電，充分滿足陣列燈攝像機供電需求
◆ 具備軟啟動技術無懼電網斷電或不穩的電力浪涌沖擊，尤其適用于電網不穩的場合使用
◆ 支持IEEE802.3AF協議，自動檢測與識別符合IEEE 802.3AF標準的PD設備并為其供電
◆ 智能功率管理，如果受電設備功率超過63W，系統啟動優先機制，切斷優先級低的端口供電
◆ 具備自動待機模式和線纜長度偵測功能——即端口未連接時，自動待機模式節省能源；網線短于10米時，更低的傳輸功率
◆ 帶智慧POE自動識別系統，不會燒壞任何設備。
◆ 可選的1/2/3/6線對和4/5/7/8線對供電（默認1/2/3/6供電），適用于所有PD設備
◆ 具備過流保護，過壓保護，PD功率分級調整功能
◆ 全部網口、電源口采用自愈式防雷設計，達到國內領先防雷等級。
◆ 工業級設計，采用沉金PCB，適用于環境惡劣，傳輸可靠性要求場合。
◆ 強大的自動關斷功能，實時保護任何外接設備
◆ 每端口均支持MDI/MDIX自動翻轉及自協商
◆ 流控方式：全雙工采用IEEE 802.3x標準，半雙工采用Back pressure標準
◆ 所有端口支持線速交換，64～1536幀長范圍內均可達到線速
◆ 全面無縫對接市面所有大華、?？?、波粒等網絡攝像機和AP設備
◆具備長達150米的饋電。
◆ 高清網絡監控傳輸與供電
◆ 無線AP覆蓋傳輸與供電
◆ 高速公路監控系統、電子道路監控、抓拍系統
◆ 大型廠礦企業安防監控系統、網絡多功能系統
◆ 遠程多媒體教學/ 校園監控、電視會議系統
◆ 樓宇對講、無線通信 、視頻監控
◆ 全球眼、平安城市安防系統
◆ 智慧城市、智慧小區，智能家居系統
◆ 城市智能交通系統（ITS）
|
序號 |
型號 |
規格 |
|
1 |
HY3214FP-SC25 |
4個10/100M的POE電口，1個100M上聯光口，帶VLAN和風暴抑制開關，15.4W/48V/每端口,IEEE802.3AF標準，工業級POE器件，單模單纖，25KM，SC光口 |
|
2 |
HY3205FP |
5個10/100M自適應RJ45端口，4個POE電口，1個上聯電口，帶VLAN和風暴抑制開關，最大15.4W/48V每端口,IEEE802.3AF標準，工業級POE器件，單模單纖，150M，RJ45網口 |
|
…… |
…… |
…… |
備注：本系列支持功能繁多，上表僅為常用型號示例，具體請來電公司，歡迎垂詢
|
光學指標 |
波長： |
單模:1310/1550nm |
|
出纖功率： |
0 dBm ~ -3 dBm/-5 dBm ~ -10 dBm |
|
|
接收靈敏度： |
≤-26dBm |
|
|
單波長帶寬： |
155Mbps |
|
|
傳輸距離： |
單模：0-120km |
|
|
最大光功率預留量： |
15dbm/20dbm/25dbm/30dbm |
|
|
光纖接口 |
標準SC，F(xiàn)C/ST可選 |
|
|
POE 接口指標 |
物理接口： |
標準RJ45 |
|
接口速率： |
10/100M自適應，全雙工/半雙工 |
|
|
網絡介質： |
5類及以上非屏蔽雙絞線（≤150米） |
|
|
轉發方式： |
存儲轉發，所有端口支持線速轉發 |
|
|
網絡協議： |
IEEE 802.3i；IEEE 802.3u；IEEE 802.3x Flow Control；IEEE 802.1af DTE Power via MDI |
|
|
流控： |
IEE802.3X/IEE802.3Z全雙工流量控制和半雙工流量控制 |
|
|
線序: |
自適應MDI/MDIX直連和交叉連接方式 |
|
|
POE端口： |
4口15.4W的PSE饋電(AF)/4口30W的PSE饋電(AT) |
|
|
POE標準： |
IEEE 802.3AF（單端口功率15.4W）/ IEEE 802.3AT（單端口功率30W） |
|
|
POE饋電線對： |
1/2+、3/6-線對（可選4/5+、7/8-線對） |
|
|
級聯網口指標 |
物理接口： |
標準RJ45 |
|
接口速率： |
10/100M自適應，全雙工/半雙工 |
|
|
網絡介質： |
5類及以上非屏蔽雙絞線 |
|
|
轉發方式： |
存儲轉發，所有端口支持線速轉發 |
|
|
網絡協議： |
IEEE 802.3i；IEEE 802.3u；IEEE 802.3x Flow Control； |
|
|
流控： |
IEE802.3X/IEE802.3Z全雙工流量控制和半雙工流量控制 |
|
|
線序: |
自適應MDI/MDIX直連和交叉連接方式 |
|
|
工作環境 |
工作溫度： |
-30℃--+75℃ |
|
工作濕度： |
無凝結 5%--95% |
|
|
尺寸/供電/功率 |
尺寸： |
116mm(長)*88mm(寬)*40mm(高)(無耳朵) |
|
供電方式： |
48V DC，外置電源適配器（輸入AC100-240V 50/60Hz；輸出48V/2A/3A） |
|
|
最大消耗功率： |
65W(AF)/130W(AT) |
