我公司產品是一種水利工程專用設備，廣泛用于水利工程閘門的啟閉，是農田灌溉、水產養殖、污水處理廠、水利發電站、水庫、河流（水閘、堤壩、渠道、涵洞、管道）等進水閘、退水閘的配套機械。所有產品啟閉靈活，經久耐用，自動化程度高，并可為您的工程提供成套設備，并可協助設計。

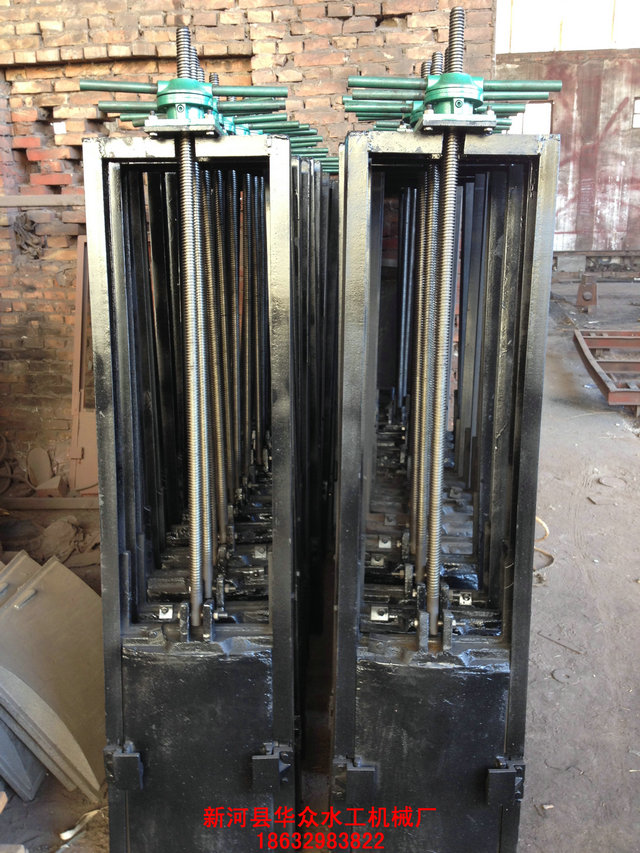

以下圖片均為我公司發貨現場拍攝，請勿轉載！
以下為部分圖片，如有需要請聯系客服，或直接撥打我公司銷售熱線：18632983822（同微信），獲取更多產品信息?？头⑻峁┙o您產品實物圖片、安裝照片、圖紙或附近工地地址，方便您參考我公司實力和產品質量。
機閘一體閘門分為：機閘一體鋼制閘門和機閘一體鑄鐵閘門，都是以槽鋼為支架，焊接啟閉機平臺，省去后期水泥澆筑平臺的工作。
機閘一體式鑄鐵閘門主要用途： 機閘一體式鑄鐵閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。
機閘一體式鑄鐵閘門結構特點： 1.鑄鐵閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接（對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。 2.通過楔塊裝置的楔緊達到密封，并經精密加工后配研，故密封性好。 3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。 4.品種規格齊全，適應性廣。 5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到放水、關水或調節水位的目的。 機閘一體式鑄鐵閘門安裝案例 1、 安裝前，要首先檢查豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘門）的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要調整成一個平面，檢查閘板與閘槽的間隙，保證閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置。上緊各連接螺栓。2、 安裝時閘門整體豎入預留槽，在兩邊立框的下面墊上調整墊（嚴禁墊下橫梁），兩立框用手動葫蘆和斜拉立穩，將閘門找直找平，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。 3、 澆注混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間的灰漿應徹底清除，以防止灰漿凝固后影響閘門啟閉。 4、 清除加固物。閘門出廠前，為使閘板、閘框貼合緊湊，安裝后減少間隙，2m以上的閘門在上下框上安裝了4-6個緊閉裝置壓鐵，注意在間隙調整后，閉緊壓鐵拆除，以便閘門啟閉。
我公司生產螺桿啟閉機分為：平推啟閉機、手輪啟閉機、側搖啟閉機、手搖啟閉機、手電兩用啟閉機。配套提供絲杠（材質分碳鋼、201、304不銹鋼絲杠），河北華眾水工螺桿支撐架、配電箱、限位開關。其中手電兩用啟閉機可預留遠程控制接口。{渠道鑄鐵閘門} 我公司承接各類鋼閘門，大型平面鋼閘門、弧形鋼閘門、潛孔鋼閘門、滑輪鋼閘門、小型渠道鋼閘門等，嚴格按照客戶圖紙定做，無圖紙項目我公司可派技術員去現場測量，根據工地實際情況制定施工方案并出具設備圖紙，雙方確認后進行生產。河北華眾水工后期可安排技術員現場指導安裝，做到同項目同技術員，為項目順利完工提供保障。
機閘一體式鑄鐵閘門安裝案例
1、 安裝前，要首先檢查豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘門）的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要調整成一個平面，檢查閘板與閘槽的間隙，保證閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置。上緊各連接螺栓。
2、 安裝時閘門整體豎入預留槽，在兩邊立框的下面墊上調整墊（嚴禁墊下橫梁），兩立框用手動葫蘆和斜拉立穩，將閘門找直找平，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。
3、 澆注混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間的灰漿應徹底清除，以防止灰漿凝固后影響閘門啟閉。
4、 清除加固物。閘門出廠前，為使閘板、閘框貼合緊湊，安裝后減少間隙，2m以上的閘門在上下框上安裝了4-6個緊閉裝置壓鐵，注意在間隙調整后，閉緊壓鐵拆除，以便閘門啟閉
我公司生產鋼制閘門可按客戶要求定做，均經過噴砂除銹等必要工序，保證漆面平整無氣泡、無銹層。也可噴鋅（噴鋅厚度根據客戶要求噴涂），{華眾水工}可進行探傷檢測的要求生產，對鋼板接縫處打坡口然后進行多次焊接，保證焊縫強度。小型閘門按套定價格，大型閘門根據重量定價格，滿足客戶的選擇同時降低客戶采購成本。 我公司承接各類鋼閘門，大型平面鋼閘門、弧形鋼閘門、潛孔鋼閘門、滑輪鋼閘門、小型渠道鋼閘門{渠道鑄鐵閘門}等，嚴格按照客戶圖紙定做，無圖紙項目我公司可派技術員去現場測量，根據工地實際情況制定施工方案并出具設備圖紙，雙方確認后進行生產。后期可安排技術員現場指導安裝，做到同項目同技術員，為項目順利完工提供保障。
閘門可分為ZMF方形、ZMY圓形、和ZML法蘭圓閘門三類、根據建設部通用標準和美國AWWA標準設計生產。它采用獨特的外弧形設計、結構合理、受 力均勻、采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造、止水密封面鑲銅條或橡膠、并經精密加工后配研、達到平面接觸密封、密封性能好、當密封止水性能下降時、 可通過楔塊置的調整加以解決。四、鑄鐵鑲銅圓閘門的外形安裝尺寸鑄鐵圓閘門外形尺寸及安裝尺寸規格型號 口徑 安裝尺寸 配啟閉機(t) 使用水頭 重量D A B D1 H F n*d 直徑MXY-200 200 382 210 230 450 100 4*M16 18 0.5 4 60MXY-250 250 426 250 280 550 100 4*M18 20 0.5 4 80MXY-300 300 494 300 330 650 100 4*M18 20 0.5 4 100MXY-400 400 586 400 430 800 100 4*M20 22 1 4 140MXY-450 450 642 450 482 900 110 4*M20 22 1 4 180MXY-500 500 706 500 534 1000 110 4*M22 24 1 4 200MXY-600 600 826 600 636 1200 120 4*M22 24 2 6 240MXY-700 700 940 700 738 1400 120 4*M24 28 2 6 280MXY-800 800 1040 800 840 1600 120 4*M24 28 2 6 320MXY-900 900 1290 900 950 1800 120 4*M26 28 3 6 360MXY-1000 1000 1380 1000 1050 2000 140 4*M28 30 3 6 400MXY-1200 1200 1600 1200 1250 2400 140 4*M30 34 3 6 500規格型號 口徑 安裝尺寸 配啟 閉機 （T) 適用 水頭 (m) 重量D B D1 F 直徑d H n*dMXY-1400 1400 1570 1440 80 28 2300 4*525 3 6 750MXY-1500 1500 1680 1540 100 28 2500 4*575 5 6 850MXY-1600 1600 1780 1640 100 28 2600 4*600 5 6 1000MXY-1700 1700 1880 1740 100 28 2800 4*650 5 6 1120MXY-1800 1800 1980 1840 100 28 2900 4*675 8 6 1250MXY-1900 1900 2100 1940 120 28 3100 4*725 8 6 1460MXY-2000 2000 2200 2040 120 28 3200 4*750 8 6 1600安裝事宜：1、 鑄鐵鑲銅閘門安裝前，要首先檢查豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘門）的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要 調整成一個平面，檢查閘板與閘槽的間隙，保證閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置。上緊各連接螺栓。2、安裝時閘門整體豎入預留槽，在兩邊立框的下面墊上調整墊（嚴禁墊下橫梁），兩立框用手動葫蘆和斜拉立穩，將閘門找直找平，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。3、澆注混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間的灰漿應徹底清除，以防止灰漿凝固后影響閘門啟閉。
