山特ups電源是一種雙轉換在線式,單相輸入、單相輸出的不間斷電源設備。產品具有高效率和高可靠性,為您的設備提供可靠、優質的交流電源。山特ups電源體積小巧,方便客戶使用,特別適合金融、電信、政府、交通、制造、教育等用戶的基礎設備?!ふ也ㄝ敵?br />
無論在市電模式或電池模式,均可輸出低失真度的正弦波電源,為用戶的負載設備供最佳的電源保障。
·零轉換時間
當市電停電或復電時,UPS在市電模式與電池模式之間的切換是完全沒有轉換時間的,有效保證了負載運行的可靠性。
·輸入零火線偵測功能
為了避免UPS市電輸入零火線反接,(S)機器具備零火線反接偵測功能。
·旁路輸出人性化
為了避免用戶讓UPS工作于BYPASS
MODE不開機使用,造成市電中斷,UPS與設備均異常關機。(S)輸入正常市電,默認無旁路輸出。必須開機,才會有正常逆變輸出。但可以通過網站上的WinPower2000軟件來更改配置為“上市電有旁路輸出”。
·TVSS功能
即TRANSIENT VOLTAGE SURGE
SUPPRESS突波電壓保護功能。用于FAX、TELEPHONE、MODEM、網絡等轉換保護功能。
從以上供電系統圖可以看出,UPS是一種雙變換結構的不間斷電源,主要為負載提供穩定的高質量電能,不受市電電網的影響,而且其轉換時間一般在10ms以內,所以,UPS被廣泛應 用于計算機、程控交換機、醫療設備及精密電子儀器等不能中斷供電的場所。但正因為UPS不僅擔負著應急供電外,還擔負著改善電力品質的任務,所以其逆變器要連續不斷地工作,使用壽命相對較短,一般為5~8年,尤其是電池的更換較為頻繁。另一方面,UPS的逆變器長期處于工作中,自身的損耗較大,而且對使用環境要求很高,只能放在計算機房或空調房間里。
UPS專為IT行業的計算機類和通訊類負載而設計,其負載適應能力不及EPS,舉例說明,如果應急供電場合含有交流感應式電動機一類的感性負載,那么在UPS的設計選型和使用中就會出現很大問題。由于交流電動機的起動電流通常是其額定電流的5~7倍,而UPS的過載能力標準規定:過載125%時,A類為10min,B類為1min,C類為30s;過載150%時10s。如果想要UPS能承受電動機起動電流的沖擊能力,勢必要增大UPS的額定容量,這無疑將加大投資,還未必能徹底解決問題。因此,選用UPS作為應急電源,工作既不可靠,還得花費大量資金。
UPS/EPS的發展趨勢UPS/EPS的控制技術
中小型UPS/EPS的AC/DC和DC/AC變換大多數仍采用模擬控制電路,AC/DC變換器的控制芯片大多數已集成化,使用簡單,工作可靠。DC/AC變換器的控制有兩種基本方式,一種是單閉環控制,另一種是雙閉環控制。前者控制電路簡單,但難于實現輸出端短路自動恢復。后者控制有電流內環和電壓外環,電壓調節器的輸出為電流調節器的給定,因此,限制電流給定幅值也就限制了逆變器的*大輸出電流。
當前,數字控制已成為新型UPS/EPS控制技術發展的主流,數字控制器具有精度高,抗干擾能力強,易于實現對UPS的檢測、故障診斷和隔離,易于實現遙控遙測,實現多臺UPS的并聯和熱插拔,易于實現對蓄電池的監控和管理。也就是說,計算機的介入使UPS具備了智能化,可以使其運行在*優狀態。
DSP的應用采用數字信號處理器(DSP)的數字PWM技術,是數字控制技術的核心,用于保證UPS/EPS輸出電壓的質量,即保證輸出電壓、頻率和輸出電壓波形滿足技術指標的要求。數字控制的另一個重要功能是實現UPS/EPS的初始自檢和運行自檢,進行故障保護和故障隔離,這是模擬控制器無法勝任的。由于數字控制器的靈活性,使UPS控制器的硬件電路可以標準化,從而簡化了生產、使用和維修,也大大提高了工作可靠性。
UPS/EPS電路是由以下幾部分組成的:主電路、驅動電路、監控顯示及控制保護電路和通信界面電路。其中監控、顯示及控制保護電路和通信界面電路,可以運用數字化設計技巧簡化其電路,比電路需要調整、具有溫漂及參數調整不易的缺欠。采用的方法是:

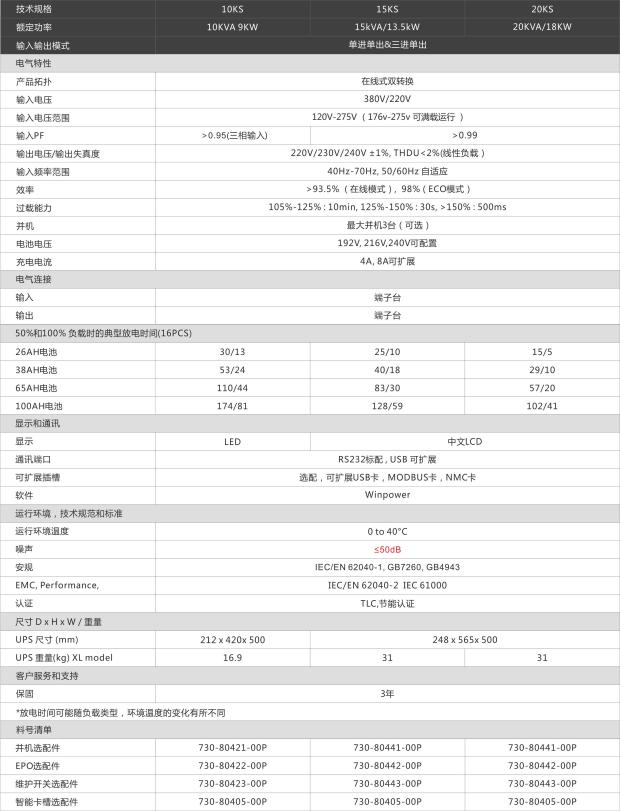

產品參數
·雙機熱備份
當用戶的最重要負載設備絕對禁止斷電時,容量6KVA以上的機種,能夠全面支持雙機熱備份功能,用戶可以使用兩臺UPS進行主、備份使用,當其中一臺出現故障時,另一臺則負責供電。即使出現了UPS故障,用戶仍然可以使用到純凈、安全與穩定的電源,使斷電的危險性降至最小。
·輸入功因修正
城堡系列UPS具備輸入功因修正功能,在滿載情況下,輸入功因可以達到0.95以上,使用戶的電網環境不會受到污染。
·直流啟動
在市電停電狀態下,若需要使用UPS啟動計算機或其它負載設備,城堡系列UPS可以直接以電池進行直流開機,使UPS的使用更加方便、可靠。
·旁路保護
旁路供電功能使UPS的應急處理能力大大加強,同時在用戶的負載設備對電源具有特殊要求時,如電壓不能過高,城堡系列UPS提供旁路供電電壓過高保護,使用戶的負載設備免于高壓危險。
·自動啟動功能
當市電異常,進入電池模式供電直到截止,UPS將關機,當市電恢復正常時,城堡系列UPS會自動啟動開機,正常供電,無需用戶一一開機。
·長效型供電設計
城堡系列UPS全面提供長效機供用戶選擇。配置合適的電池組,可以使用戶放電使用時間可達8小時左右,以滿足不同電網環境的要求。
·長效機強大充電能力
城堡系列山特UPS長效機除了放電時間延長,電池回充能力也很強,可以提供約5~10A的初始充電電流。
·自我檢查功能
城堡系列UPS可以進行模擬斷電的情況,進入電池模式供電,此功能既可通過面板上的自檢按鍵隨時執行,也可以配合山特監控軟件,按定期或不定期方式進行。
·強力抗干擾
針對電磁干擾與射頻干擾,城堡系列UPS依循國際標準EN50091-2和IEC61000-4系列標準設計,有效提高了UPS使用的安全性與可靠性。
·可搭配發電機使用
寬廣的輸入電壓與頻率范圍,使城堡系列可以與主要品牌發電機搭配使用,使用時間更加延長,同時有效去除了發電機所產生的不良的電力,為負載提供純凈、安全、穩定的電源。
·可接感性負載
城堡系列山特UPS可接感性負載(pf=0.8)??蛻羧缬衅渌厥庑枨?,可直接接洽公司。
·網站免費下載WinPower2000監控軟件
為了使用戶對UPS的管理更加便捷、有效,在網站上可免費下載WinPower2000網絡版監控軟件,實現智能化管理。
·配備Inbligent Slot
智能插槽
城堡系列UPS配備一個Inbligent
Slot智能插槽,用戶可以選購AS400卡,以提供IBM AS400標準通訊信號,用戶利用AS400界面來作Remote
Display,包含聲音報警及燈光顯示?;蜻x購WinPower CMC卡(集中監控卡),配合監控軟件實現一臺電腦同時監視本地多臺在線式UPS運行狀態的功能。
還可選購WebPower智能監控卡,通過Internet國際互聯網進行全球化管理,或者通過SNMP網管,實現集中監控及遠程監控等功能。
山特UPSC10K(S)~3C20KS是一款具有強大適應性、配置靈活的產品。采用先進的DSP數字控制技術,有效提升了產品性能和系統可靠性,并實現更高功率密度的集成和小型化。同時為了全方位滿足用戶的個性化需求,除了全面供應長效機以外,更可以使用(N+1)并機冗余備份,城堡系列3C10K(S)~3C20KS提供了非常豐富的可擴展功能,用戶可以根據需要靈活配置。
