我公司產品是一種水利工程專用設備，廣泛用于水利工程閘門的啟閉，是農田灌溉、水產養殖、污水處理廠、水利發電站、水庫、河流（水閘、堤壩、渠道、涵洞、管道）等進水閘、退水閘的配套機械。所有產品啟閉靈活，經久耐用，自動化程度高，并可為您的工程提供成套設備，并可協助設計。

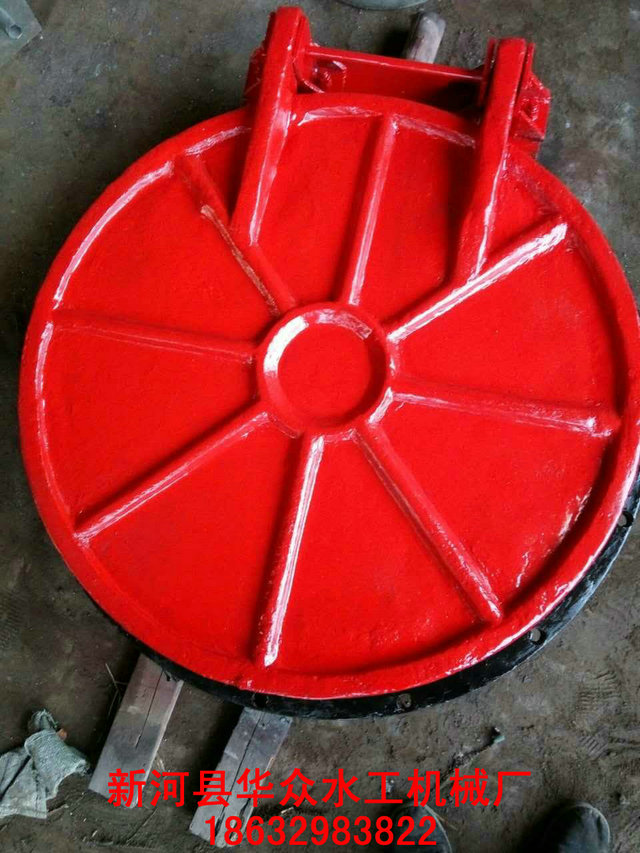

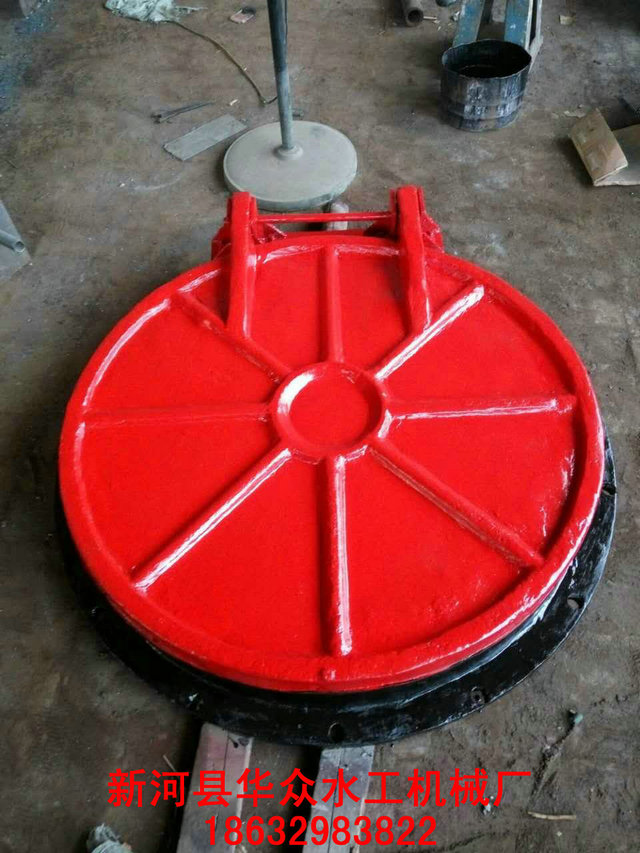

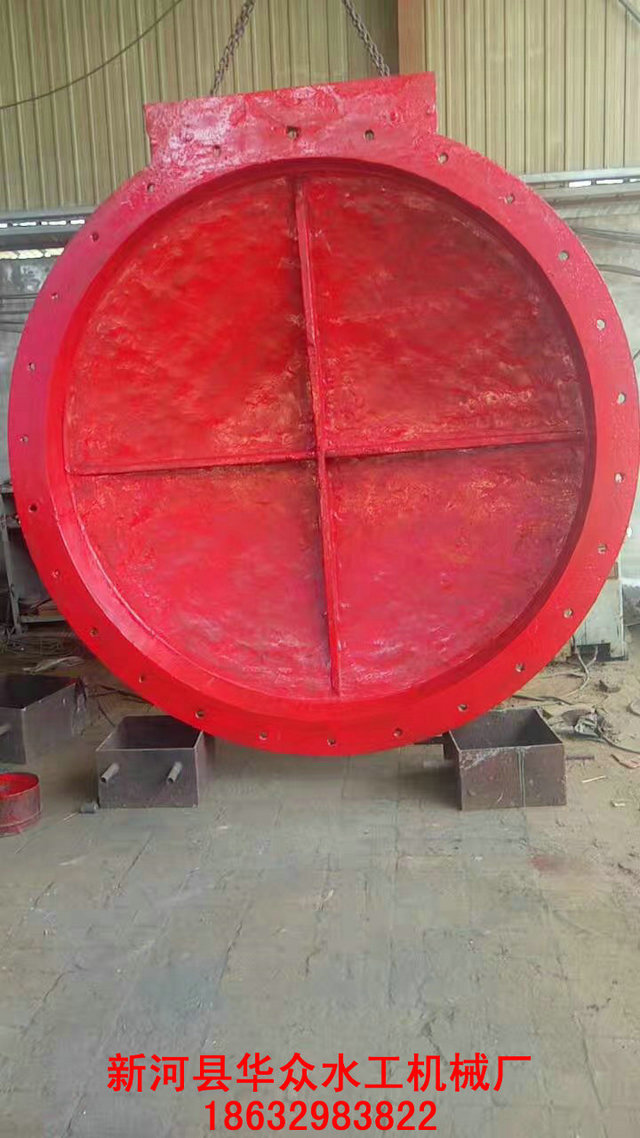

以下圖片均為我公司發貨現場拍攝，請勿轉載！
拍門：安裝于排水管道的尾端，具有防止外水倒灌功能的逆止閥。拍門主要由閥座、閥板、密土封圈、鉸鏈四部分構成。形狀分為圓形和方形。拍門的材質傳統上為各種金屬制品，現在已經發展為多種復合材料。
拍門分為配重式和浮箱式兩種，其中配重式拍門又分前掛配重式和附件配重式。拍門的結構簡圖見圖1、2、3。
四、結構特點：
拍門具有流道正向單向開啟和反向關閉的作用。配重式拍門借助于配重的平衡作用，在水流的作用下使門頁自動開啟或關閉，或稍加外力作用使門頁開啟或關閉；浮箱式拍門則利用門頁在水中的浮力，在水流的作用下使門頁開啟或關閉。
1、配重式拍門的優、缺點；
（1） 結構簡單、工作可靠；
（2） 門頁的開啟需要借助配重的平衡；
（3） 門頁關閉時，沖擊力較大，易損壞門座。
2、浮箱式拍門的優點、缺點；
（1） 門座結構與配重拍門相同，門頁為密封腔體結構，門頁比重為1.2-1.5；
（2） 無需懸掛配置配重；
（3） 門頁關閉時沖擊力小。
五、拍門的安裝使用
1、拍門安裝可與法蘭連接，可預埋，也可永插；
2、配重拍門使用時，如果正向水力不足，不能開啟門頁，可根據安裝位置需要設置不等重量的配重裝置；
3、浮箱拍門在使用過程中，可通過向門頁密封腔體內注水或放水的方法改變門頁的比重，以達到最佳開啟效果。
4、多臺拍門安裝時，如因起吊條件限制需分號安裝，應注意標注標記，因每臺拍門的門座和門頁連接屬偶配，不能互換。
5、 穿墻管安裝軸線與水平方向的夾角a應大于或等于零度（見圖4）
6、 拍門安裝后，門座與門頁間有3mm左右的間隙屬正?，F(xiàn)象，當門頁承受一定的反向壓力時，間隙會減少以致消失。
六、拍門的連接尺寸
本廠目前生產的拍門主要適用于單向水流的圓形出水口，連接尺寸見表一。如用戶需要適用于方形出水口的拍門，或連接尺寸與表一不符合時，可向本廠定制。
表一、常用拍門連接尺寸表：
規格 項 目
D1
D2
D3
b
n-φd
a°
200
200
255
290
15
6-14
30
250
250
305
340
15
6-14
30
350
350
445
495
22
8-22
22.5
400
400
495
540
25
8-22
22.5
500
500
600
640
25
12-22
15
600
600
705
755
25
12-25
15
700
700
810
860
28
12-27
15
800
800
920
980
28
12-27
15
900
900
1020
1075
35
12-27
15
1000
1000
1120
1175
35
12-27
15
1200
1200
1320
1380
35
12-30
15
1300
1300
1430
1500
40
12-30
15
1400
1400
1520
1575
40
12-30
15
1600
1600
1760
1830
40
12-36
15
1800
1800
1970
2045
45
30-30
0
2000
2000
2180
2260
45
30-30
0
七、常見故障與排除方法
常見故障
原因分析
排除方法
一、拍門門頁在系統工作時開啟角度不大
1、拍門閂是否磨損、銹蝕
1、更換拍門閂
2、浮箱式拍門門頁是否蓄水過多，比重過大
2、放水減重
3、配重式拍門是否配重過小
3、增加配重
4、浮箱式拍門門頁空箱是否滲漏
4、門頁式壓布焊
5、拍門門頁和門座鉸鏈?zhǔn)欠袷軅冃?
5、更換拍門
二、拍門在關閉后漏水
1、密封橡膠三角帶是否有損傷
1、更換橡膠帶
2、門座上法蘭是否變形
2、更換門座
3、門頁密封端面是否變形
3、更換門頁
4、門座筒身是否銹蝕穿透
4、更換門座
5、門頁是否銹蝕穿透
5、更換門頁
三、門頁開啟后不能回位
1、開啟角度過大，限位塊脫落
1、焊上限位塊
2、拍門閂是否銹蝕
2、更換拍門閂
3、門頁、門座鉸鏈?zhǔn)欠褡冃?
3、更換拍門
4、配重式拍門配重過大
4、減重卸荷
訂貨須知：
一、①拍門產品名稱與型號②拍門口徑③拍門是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定滬一閥門的拍門型號，請按拍門型號直接向我司銷訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我公司為您審核把關。
