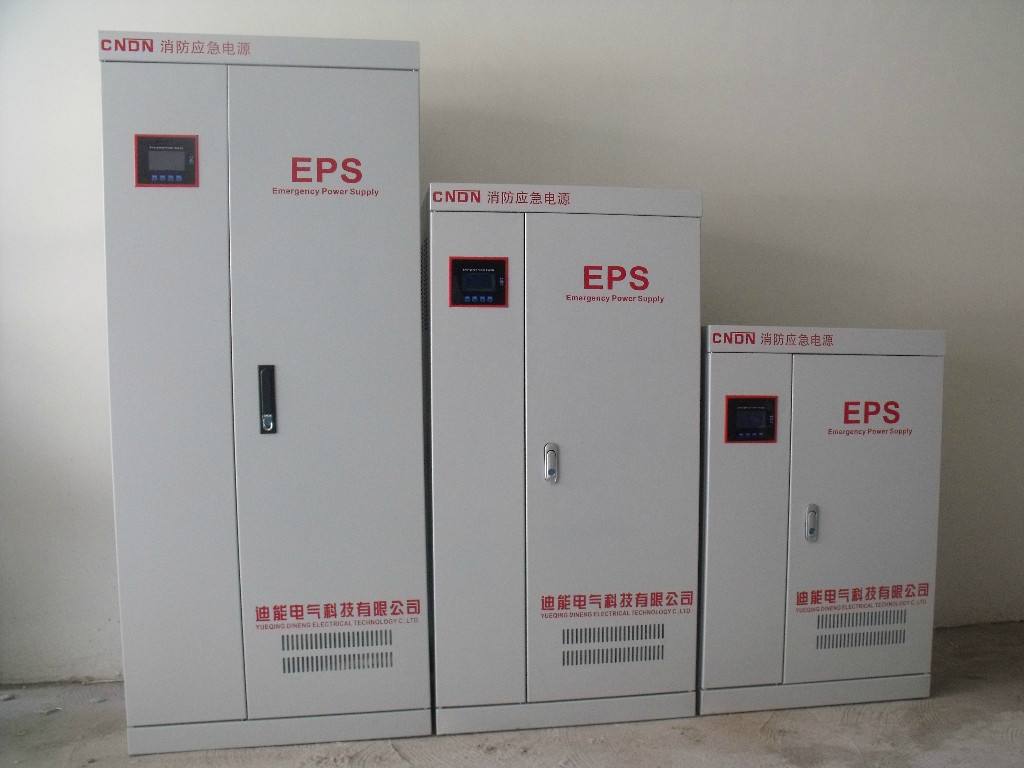

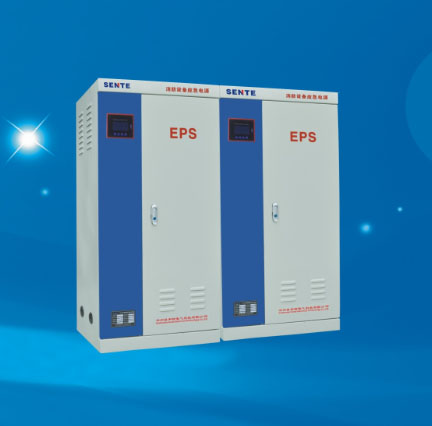

消防EPS應急電源55KW 消防水泵參數
》產品特點：
1、采用最新IGBT逆變技術；
2、采用集中供電模式，無需特殊燈具；
3、應急供電時，正弦波交流電輸出，穩壓、穩頻、無噪音、無公害；
4、可消防聯動，可與計算機監控，可由消防中心控制。
5、隔離變壓器輸出。
6、LCD液晶顯示。
》產品優勢：
1、設計簡單，施工方便；
2、綜合造價低，節省投資；
3、壽命長，主機壽命20年以上；
4、免維護電池，可循環使用300—500次；
5、管理簡單自動瞬間切換，或無人值守；
6、保持照明度穩定，工作可靠，維護簡便
常用應急電源的種類
1.EPS應急電源：由充電器、逆變器、蓄電池、隔離變壓器、切換開關等裝 置組成的一種把直流電能逆變成交流電能的應急電源。 適用于允許中斷供電時間 為 0.25s 以上的負荷。
2.UPS 不間斷電源：它主要以電力變流器儲能裝置（蓄電池）和開關（電子 和機械式）構成的保證供電連續性的靜止型交流不間斷電源裝置。適用于允許中 斷供電時間為毫秒級的負荷。
3.自備應急柴油發電機組：它是以柴油機為動力，拖動工頻交流同步發電機 組成的發電設備?？焖僮詥?dòng)的發電機組，適用于允許中斷供電時間為 15s 以上 的建筑。應急電源的工作時間應按生產技術上允許的停電時間考慮，當與自動啟 動的發電機組配合使用時,不宜少于 l0min。
4.有自動投入裝置的獨立于正常電源的專用饋電線路。 適用于自投裝置的動 作時間能滿足允許中斷供電時間 1.5s 或 0.6s 以上的應急電源。 凡允許停電時間為毫秒級，且容量不大的特別重要負荷，若有可能采用直流電源 者，應采用蓄電池組作為應急電源。
5.自備應急燃?xì)廨啺l(fā)電機組；它是以燃?xì)廨啓C(jī)為動力，拖動工頻交流同步發 電機組成的發電設備。
EPS主機選型功率常用的計算方法
一、負載容量選型原則:
因電動機的啟動沖擊，與其配用的集中應急電源容量按以下容量選配
1、電動機變頻啟動時，應急電源容量可按電動機容量1.2倍選項配
2、電動機軟啟動時，應急電源容量應不小于電動機容量的2.5倍
3、電動機Y-△啟動時，應急電源應不小于電動機容量的3倍
4、電動機直接啟動時,應急電源容量應不小于電動機容量的5倍
5、混合負載中,最大電機的容量若小于總負載容量的1/7
二、選型容量計算方法:
1、EPS YJ系列或EPS YJS系列用于帶應急燈具負載時：
（1）當負載為電子鎮流器日光燈，EPS容量計算方法：EPS容量=電子鎮流器日光燈功率和×1.1倍
（2）當負載為電感鎮流器日光燈，EPS容量計算方法：EPS容量=電感鎮流器日光燈功率和×1.5倍
（3）當負載為金屬鹵化物燈或金屬鈉燈，EPS容量計算方法：EPS容量=金屬鹵化物燈或金屬鈉燈功率和×1.6倍
注意: 應急照明燈具為高壓氣體燈時所選用的EPS滿載輸出功率應為S=(1.6~2)P/0.6.其原因是:高壓鈉燈,金鹵燈、等啟動時存在較大的”1.8倍”電流。輸入功率因數0.6左右(例:高壓鈉燈,高壓鈀燈、金鹵燈等),宜選用切換時間小于3ms的EPS產品.這是因?yàn)?如果對高壓氣體燈的供電中斷時間超過3ms時,就有可能致使氣體燈中的放電電弧”熄滅或中斷”.一旦發生放電電弧中斷現象,即使馬上恢復供電也可能導致長達數分鐘的燈具熄滅現象發生.這因?yàn)樗枰銐蜷L(zhǎng)時間來重新預熱高壓氣體燈中燈絲的緣故.顯然,對于大型體育館和演出場地的照明系統來說,是不允許出現這種故障的。
2、當EPS YJS系列用于帶混合負載時,EPS容量的計算方法:
（1）當EPS帶多臺電動機且都同時啟動時,則EPS的容量應遵循如下原則：
EPS容量=變頻啟動電動機功率之和+軟啟動電動機功率之和×2.5+星三角啟動機功率之和×3+直接啟動電動機之和×5倍
（2）當EPS帶多臺電動機且都分別單臺啟動時(不是同時啟動),則EPS的容量應遵循如下原則：
EPS容量=各個電動機功率之和,但必須滿足以下條件：
※ 上述電動機中直接啟動的最大的單臺電動機功率是EPS容量的1/7
※ 星三角啟動的最大的單臺電動機功率是EPS容量的1/4
※ 軟啟動的最大的單臺電動機功率是EPS容量的1/3
※ 變頻啟動的最大的單臺電動功率不大于EPS的容量
※ 如果不滿足上述條件,則應按上述條件中的最大數調整EPS的容量,電動機啟動時的順序?yàn)橹苯訂?dòng)在先,其次是星三角的啟動,有軟啟動的再啟動,最后是變頻啟動的再啟動
（3）當EPSYJS系列帶混合負載時EPS應遵循如下原則：
EPS容量=所有負載總功率之和,但必須中以下六條件,若不滿足,再按照其中最大的容量確定EPS容量
※ 負載中直接同時啟動的電動機功率之和是EPS容量的1/7
※ 負載中星三角同時啟動電動機功率之和是EPS容量的1/4
※ 負載中軟啟動同時啟動的電動機功率之和是EPS容量的1/3
※ 負載中變頻啟動同時啟動電動機功率之和不大于EPS的容量
※ 同時啟動的電動機當量功率之和不大于EPS的容量
電動機功率容量=直接啟動的電動機總功率x5+星三角同時啟動的電動機總功率x3+軟啟動同時啟動的電動機總功率x2.5+變頻啟動且同時啟動的電動機總功率
若電動機前后啟動時間相差大于1分鐘均不視為同時啟動。
※ 同時啟動的所有負載(含非電動機負載)的當量功率之和不大于EPS的容量
同時啟動的所有負載的功率之和=同時啟動的非電動機總功率×功率因數+電動機當量總功率。
工作原理
EPS應急電源采用單體逆變技術，集充電器、蓄電池、逆變器及控制EPS應急電源工作原理圖引
器于一體。系統內部設計了電池檢測、分路檢測回路，其他主要部件的工作原理如圖所示，智能化應急電源，采用后備式運行方式。
1、當市電正常時，由市電經過互投裝置給重要負載供電，同時進行市電檢測及蓄電池充電管理，然后再由電池組向逆變器提供直流能源。在這里,充電器是一個僅需向蓄電池組提供相當于10%蓄電池組容量（Ah）的充電電流的小功率直流電源，它并不具備直接向逆變器提供直流電源的能力。此時，市電經由EPS的交流旁路和轉換開關所組成的供電系統向用戶的各種應急負載供電。與此同時，在EPS的邏輯控制板的調控下，逆變器停止工作處于自動關機狀態。在此條件下，用戶負載實際使用的電源是來自電網的市電，因此，EPS應急電源也是通常說的一直工作在睡眠狀態，可以有效的達到節能的效果。
2、當市電供電中斷或市電電壓超限（±15%或±20%額定輸入電壓）時，互投裝置將立即投切至逆變器供電，在電池組所提供的直流能源的支持下，此時，用戶負載所使用的電源是通過EPS的逆變器轉換的交流電源，而不是來自市電。
3、當市電電壓恢復正常工作時，EPS的控制中心發出信號對逆變器執行自動關機操作，同時還通過它的轉換開關執行從逆變器供電向交流旁路供電的切換操作。此后，EPS在經交流旁路供電通路向負載提供市電的同時，還通過充電器向電池組充電。
4、除用于應急照明系統外，其中三相智能化變頻應急電源主要是為一級負荷中的電動機提供一種可變頻的應急電源系統，該產品方便解決了電動機的應急供電及其啟動過程中對供電設備的沖擊影響。智能化應急電源可接受消防聯動信號、建筑智能總線信號控制，并可設定優先級，防止越級控制。
類別
EPS應急電源規格很多，按輸入方式可分為單相220V和三相380V；按輸出方式可分為單相、三相及單、三相混合輸出；安裝形式有落地式、壁掛式和嵌墻式三種；容量有從0.5kW到800kW各個級別；按服務對象可分為動力負載和應急照明兩種；其備用時間一般有90～120分鐘，如有特殊要求還可按設計要求配置備用時間。因此EPS應急電源能滿足我們一般工程中的需要
