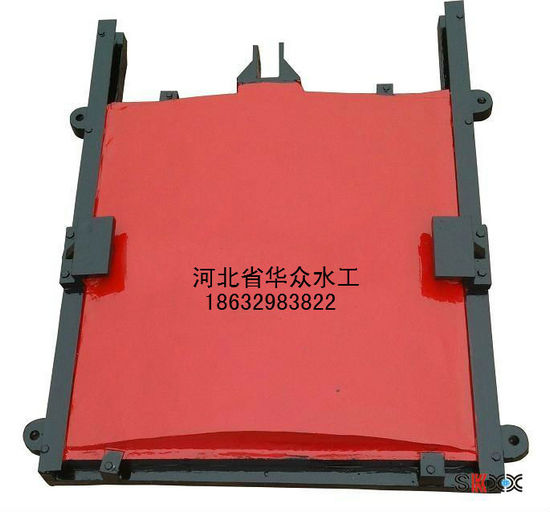

華眾水工機械廠 聯系人：付經理 電話：18632983822（同微信） 安裝調試編輯 安裝前，一定要檢查各零件是否良好，潤滑油是否上足，螺栓有無松動，與其有關技術數據是否相符。 安裝時，一定要保持基礎布置平面水平180°；啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直于閘臺上橫梁的水平面；要與閘板吊耳孔吻合垂直，避免螺桿傾斜，造成局部受力而損壞機件。 安裝后，一定要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求。二作載荷試驗，在額定載荷下，作兩個行程，觀察螺桿與閘門的運行情況，有無異?，F(xiàn)象。確認無誤后，方可正式運行。在載荷運行一段時間后，要進行首次保養，把機內新機件磨擦產生的金屬沫特別是螺桿、螺母、渦輪、渦桿，要輕洗干凈，涂上潤滑油，密封嚴實，繼續使用。 手動螺桿啟閉機規格參數表 以下資料由新河縣華眾水工機械廠編輯提供 規格型號參數 啟門力（Ｔ）閉門力（Ｔ）螺桿 啟閉速度(mm/min) 地腳螺栓重量（㎏）全長（m）螺紋長(m)直徑 QL-110.61.51.2∮30724-M10*18031QL-221.22.01.7∮40724-M10*20059QL-331.82.52∮50604-M12*200130QL-55332.5∮55604-M12*200200QL-884.843∮70504-M14*200345QL-1010 6 4.5 4 ∮75 50 4-M14*200 400 注： 1、啟閉速度指的是手柄轉一圈閘門提升或下降的距離。2、選定型號訂貨后，請索取確切數據。3、1Ｔ＝10ＫＮ。 SYZ-800鑄鐵鑲銅圓閘門的簡單介紹 鑄鐵鑲銅圓閘門主要用于給排水、防汛、灌溉、水利、水電工程中、用來截止、疏通水流或起調節水位的作 用 SYZ-800鑄鐵鑲銅圓閘門的詳細信息 ZMQY鑄鐵鑲銅圓閘門 一、概述 其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成、導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門、其導軌可與門框澆注成一體）、導軌長度一般為閘門全開啟高度的1/2～1/3、因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓 能力大。 2.通過楔塊裝置的楔緊達到密封、密封材料為銅合金或橡膠、并經精密加工后配研、故密封性好。 3.采用預埋鋼板或預埋螺栓式安裝、安裝、調試、使用、維護方便、使用壽命長。 4.品種規格齊全、適應性廣。 5.與啟閉機配套使用、閘門為工作部分、啟閉機為閘門開啟與關閉的執行部分、啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉、驅 動傳動螺母或螺桿轉動使閘軸作垂直升降運動、從而開啟或關閉閘門、達到 水、關水或調節水位的目的。 二、型號與規格： 1、圓形閘門：明桿式 ZMY DN300～DN1500mm 2.鑄鐵鑲銅圓閘門主要性能指標： a）閘門密封面配合間隙≤0.1㎜、密封座厚度大于10㎜。 b）密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。 d）工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10 e）安裝位置：正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。 f）最大工作水頭：?jiǎn)蜗蚴軌海赫颍?0m 反向：5m 雙向受壓：均為10m g）啟閉速度：不小于0.2m/min、不大于1.5m/min。 h）閘框距邊壁距離≥300㎜、距池底距離≥150㎜～250㎜。 三、 圓閘門產品用途： 鑄鐵鑲銅圓閘門主要用于給排水、防汛、灌溉、水利、水電工程中、用來截止、疏通水流或起調節水位的作 用。閘門可分為ZMF方形、ZMY圓形、和ZML法蘭圓閘門三類、根據建設部通用標準和美國AWWA標準設計生產。它采用獨特的外弧形設計、結構合理、受 力均勻、采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造、止水密封面鑲銅條或橡膠、并經精密加工后配研、達到平面接觸密封、密封性能好、當密封止水性能下降時、 可通過楔塊置的調整加以解決。 四、鑄鐵鑲銅圓閘門的外形安裝尺寸 鑄鐵圓閘門外形尺寸及安裝尺寸 規格型號 口徑 安裝尺寸 配啟閉機(t) 使用水頭 重量 D A B D1 H F n*d 直徑 MXY-200 200 382 210 230 450 100 4*M16 18 0.5 4 60 MXY-250 250 426 250 280 550 100 4*M18 20 0.5 4 80 MXY-300 300 494 300 330 650 100 4*M18 20 0.5 4 100 MXY-400 400 586 400 430 800 100 4*M20 22 1 4 140 MXY-450 450 642 450 482 900 110 4*M20 22 1 4 180 MXY-500 500 706 500 534 1000 110 4*M22 24 1 4 200 MXY-600 600 826 600 636 1200 120 4*M22 24 2 6 240 MXY-700 700 940 700 738 1400 120 4*M24 28 2 6 280 MXY-800 800 1040 800 840 1600 120 4*M24 28 2 6 320 MXY-900 900 1290 900 950 1800 120 4*M26 28 3 6 360 MXY-1000 1000 1380 1000 1050 2000 140 4*M28 30 3 6 400 MXY-1200 1200 1600 1200 1250 2400 140 4*M30 34 3 6 500 規格型號 口徑 安裝尺寸 配啟 閉機 （T) 適用 水頭 (m) 重量 D B D1 F 直徑d H n*d MXY-1400 1400 1570 1440 80 28 2300 4*525 3 6 750 MXY-1500 1500 1680 1540 100 28 2500 4*575 5 6 850 MXY-1600 1600 1780 1640 100 28 2600 4*600 5 6 1000 MXY-1700 1700 1880 1740 100 28 2800 4*650 5 6 1120 MXY-1800 1800 1980 1840 100 28 2900 4*675 8 6 1250 MXY-1900 1900 2100 1940 120 28 3100 4*725 8 6 1460 MXY-2000 2000 2200 2040 120 28 3200 4*750 8 6 1600 安裝事宜： 1、 鑄鐵鑲銅閘門安裝前，要首先檢查豎框與橫框之間、閘板與閘板之間（指多塊閘板組合的閘門）的連接螺絲，是否在運輸裝卸中引起松動，它們的接茬是否錯牙，要 調整成一個平面，檢查閘板與閘槽的間隙，保證閘槽與閘板的間隙不大于0.08mm，如有間隙可以調節閉緊裝置。上緊各連接螺栓。 2、安裝時閘門整體豎入預留槽，在兩邊立框的下面墊上調整墊（嚴禁墊下橫梁），兩立框用手動葫蘆和斜拉立穩，將閘門找直找平，各地腳孔內串上地腳螺栓，調節好閘門的位置，支好模板進行二期澆注。 3、澆注混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間的灰漿應徹底清除，以防止灰漿凝固后影響閘門啟
