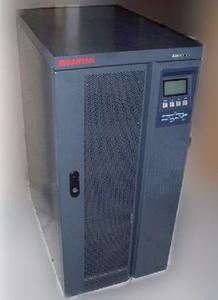

山特3C3EX100KS工頻機UPS電源 三進三出
工頻機UPS系列采用全數字化控制技術，集成了當代電力電子和自動控制領域的先進技術成果，為用戶關鍵負載提供安全、可靠、穩定、 環保的電力保障。為中大型數據中心和其它關鍵業務應用提供可靠的電力保護，實現輸入總電流諧波失真小于3%，降低系統成本，并且提供了20kVA，30kVA，40kVA，60kVA，80kVA，100kVA， 120kVA，160kVA，200kVA等不同容量的機型，增加客戶選擇性的同時，功率密度進一步提升。同時，支持N+1并機冗余，最高可實現4臺并機，提供高達800kVA的系統容量，與當代IT設備完美匹配，適應性更廣。
工頻機有以下優點:
1.工頻機有隔離直流功能:
此變壓器能有效將逆變器輸出的直流分量與負載隔離,很好保護負載的安全,特別對于開關類以及感性類負載時很有必要的.而高頻機沒有:由于沒有此變壓器,當UPS逆變器中點電壓發生飄移時,逆變器輸出的直流分量直接送給負載,對于開關類及感性類負載造成短路燒毀負載及UPS的逆變器模塊.特別當UPSIGBT故障擊穿時其直流母線電壓直接加在負載上是非常危險的。
2.工頻機有抗沖擊的能力：
由于變壓器屬于磁—電儲能器件.當負載發生階躍突變時,動態響應性能好,即抗沖擊能力強.而高頻機抗沖擊能力弱:沒有儲能器件緩沖,其輸出特性較軟,無法抗拒負載沖擊。
3.工頻機純凈輸出正弦波:
變壓器屬于感性器件,與輸出濾波電容組成LC低通道濾波電路,凈化了UPS輸出.高頻機由于逆變調制頻率較高,UPS輸出的諧波分量較大,易造成電纜及設備發熱老化。
4.工頻機有效抑制零地電壓:
由于變壓器的隔離作用,能有效抑制零地電壓,保證網絡數據的安全。
產品詳細參數
| 型號 | 3C310 | 3C320 | 3C330 | 3C340 | 3C360 | 3C380 |
| 容量(KVA) | 10 | 20 | 30 | 40 | 60 | 80 |
| 輸入 | ||||||
| 標稱電壓(VAC) | 380V±25％(三相四線) | |||||
| 頻率(HZ) | 50Hz±10％ | |||||
| 逆變輸出 | ||||||
| 相數 | 3Pha3C+N | |||||
| 標稱電壓 | 380V； | |||||
| 峰值因數 | 3：1 | |||||
| 波形 | 正弦波 | |||||
| 電壓穩定度 | ±1％ | |||||
| 電壓動態響應 | ±5％ | |||||
| 頻率 | 50HZ | |||||
| 頻率穩定度 |
(不同步)50Hz±0.5％ (同步)50Hz±2％ |
|||||
| 過載能力 |
125％，10分鐘min 150％，l分鐘min |
|||||
| 效率 | 92％ | |||||
| 電池 | ||||||
| 電池類型 | 閥控鉛酸密封電池 | |||||
| 電壓 | 384V | |||||
| 浮充電壓 | 432V | |||||
| 最大放電電流(A) | 25 | 51 | 76 | 101 | 152 | 203 |
| 旁路狀態 | ||||||
| 結構 | 靜態開關+手動維修旁路 | |||||
| 輸入相數 | 3 Pha3C | |||||
| 輸入電壓范圍 | ±25％ | |||||
| 轉換時間 | 0(先合后斷) | |||||
| 系統 | ||||||
| 通訊接口 | RS232 | |||||
| 環境溫度 | 0℃ —— 40℃ | |||||
| 相對濕度 | 95％不結露 | |||||
| 海拔高度 | 1000m輸出標稱功率(每升高100m降低l%)，最高至4000m | |||||
| 1米處噪音 | <50dB | |||||
|
尺寸(WXDXH) 單位mm |
10-20KVA 450×725×1135 |
30-40KVA 710×725×1450 |
60KVA 710×850×1500 |
80KVA 1100×865×1680 |
||
| 重量[KG] | 200 | 400 | 460 | 550 | 620 | 700 |
| 型號 | 3C3100 | 3C3120 | 3C3160 | 3C3200 | 3C3300 | 3C3400 | ||||
| 容量(KVA) | 100 | 120 | 160 | 200 | 300 | 400 | ||||
| 輸入 | ||||||||||
| 標稱電壓(VAC) | 380V±25％(三相四線) | |||||||||
| 頻率(HZ) | 50Hz±10％ | |||||||||
| 逆變輸出 | ||||||||||
| 相數 | 3Pha3C+N | |||||||||
| 標稱電壓 | 380V； | |||||||||
| 峰值因數 | 3：1 | |||||||||
| 波形 | 正弦波 | |||||||||
| 電壓穩定度 | ±1％ | |||||||||
| 電壓動態響應 | ±5％ | |||||||||
| 頻率 | 50HZ | |||||||||
| 頻率穩定度 |
(不同步)50Hz±0.5％ (同步)50Hz±2％ |
|||||||||
| 過載能力 |
125％，10分鐘min 150％，l分鐘min |
|||||||||
| 效率 | 92％ | |||||||||
| 電池 | ||||||||||
| 電池類型 | 閥控鉛酸密封電池 | |||||||||
| 電壓 | 384V | |||||||||
| 浮充電壓 | 432V | |||||||||
| 最大放電電流(A) | 253 | 304 | 415 | 515 | 780 | 1030 | ||||
| 旁路狀態 | ||||||||||
| 結構 | 靜態開關+手動維修旁路 | |||||||||
| 輸入相數 | 3 Pha3C | |||||||||
| 輸入電壓范圍 | ±25％ | |||||||||
| 轉換時間 | 0(先合后斷) | |||||||||
| 系統 | ||||||||||
| 通訊接口 | RS232 | |||||||||
| 環境溫度 | 0℃—— 40℃ | |||||||||
| 相對濕度 | 95％不結露 | |||||||||
| 海拔高度 | 1000m輸出標稱功率(每升高100m降低l%)，最高至4000m | |||||||||
| 1米處噪音 | <50dB | |||||||||
|
尺寸(WXDXH) 單位mm |
100-120KVA 1100×865×1680 |
160-200KVA 1500×1100×1800 |
300-400KV 1800×1100×1800 |
|||||||
| 重量[KG] | 860 | 900 | 950 | 2100 | 2700 |
3200 |
||||
