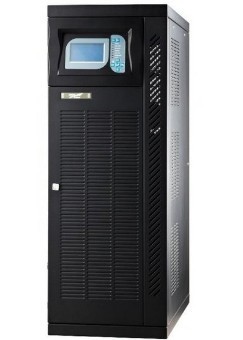

科華YTR3320UPS電源科華UPS電源20KVA使用說明
|
YTR系列 UPS適用于金融、通信、保險、鐵路醫療、工礦、企業等行業，為各種計算機、小型智能設備（如測量裝置、工業自動化設備等）、精密儀器等提供高質量的電源保護。
|
| 主要技術特點 |
|
●在線式工作方式 |
產品特點：
●極強的負載適應能力
●輸入電壓范圍寬，可以接駁各種發電機
●成熟的工頻在線雙轉換提供極高可靠性
●完善的充電管理
●大屏中文顯示，完善的通訊接口
●輸出隔離變壓器耐沖擊并隔離電網干擾
●直流啟動
●來電自動重啟（停電電池放空）
●ECO運行模式效率高達95%
●零相移輸出隔離變壓器，減少零地電壓和負載諧波電流對逆變器的影響。
●超強輸出過載及短路能力，確保系統穩定性和極限狀態的系統安全。
●先進的分散式主動并聯技術，無需集中旁路柜，可實現6臺并聯。
●超寬輸入電壓、頻率范圍，適應惡劣電網環境。
●智能化電池管理，自動維護電池，延長使用壽命。
●6英寸超大液晶顯示器，中英文顯示界面，方便用戶使用 。
●分層獨立式密閉風道和冗余風扇設計，電路板三防漆防護，內置防塵濾網，具有高效散熱和惡劣環境下的有效防護功能。 逆變器抗過載能力和抗短路輸出能力極強設備標稱逆變器過載： 110%時可工作60分鐘；125%時可工作10分鐘；165%時可工作1分鐘；200%時可工作30秒（單相）由于采用獨特的限流輸出調控 技術，所以當用戶因不慎造成UPS輸出端嚴重過載或短路時，逆變器的輸出電流不會無限增大，從而使該機型具有極強的抗短路和抗階 躍負載“沖擊”的能力（注：每臺UPS在出廠前均做過成功的輸出短路測試）。所以，該UPS的逆變器的可靠性極高。 具有優異的帶三相不平衡負載的能力 帶100%不平衡負載時，其三相相電壓間的不對稱度小于2%，三相相位移不對稱度小于1201%。有的機型雖然可以帶三相不平衡負載， 但并未給出不對稱度的指標，或不對稱度較大。這種機型在長期帶三相不平衡負載時，可能會因電壓對稱度飄移而造成負載電源故障。 增設“ECO”節電模式 在控制電路上可由用戶自由選擇“ECO”工作模式，即當外電網質量較好時，UPS自動為旁路對負載供電，當電網電壓或頻率出現變化 或波動時又可自動不間斷轉為逆變器供電。這種供電模式可把UPS整機效率提高到97%（注：此設置一般用于電網質量較好地區）。 完善的電池管理功能 具有微處理器控制的功能完善的電池管理功能：它包括具有溫度補償功能的電池充電系統；電池充電器限流控制，防過壓充電和過 流放電自動保護功能；LCD實時顯示電池充電容量百分比、放電時的實時后備供電時間，以及利用可編程自動測試軟件對電池組執行 定期放電功能。 多種通訊功能 經RS232或RS485通訊接口，用戶可在微機或網絡終端上進入人機對話型菜單運行狀態，在此條件下，借助于機內的自測試和自診斷 調控功能，用戶可將UPS運行或報警狀態實時顯示在遠程終端計算機網絡上，當遇到報警情況，可及時向用戶發送E-mail，、呼叫BP機、 拔號等方式報警。通過智能化“自診斷”管理系統可向用戶提供80余條數據運行參數信息及報警信息（電壓、電流、頻率、中線電流及 電池組的充放電電流和電壓等）。以“堆?！毙问綄⑸鲜?00種電源運行參數自動存貯和顯示?？勺詣?dòng)存貯多達500條故障和報警信息， 為用戶提供故障分析和統計資料，從而可明顯縮短現場維修時間。
