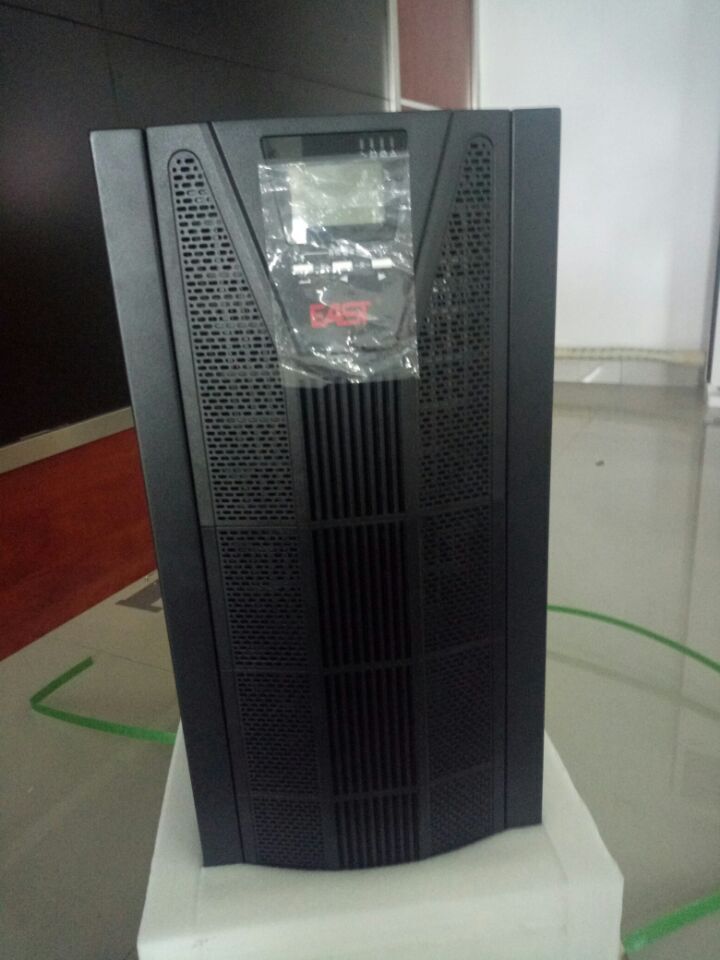

EAST易事特EA9015H UPS電源 規格參數
第二代EA900系列1kVA-20kVA UPS是易事特公司集最新研發成果和應用經驗，設計、制造的新一代通用型UPS電源，采用先進的DSP數字化控制技術，有效提升了產品性能和系統可靠性，并實現更高功率密度的集成和小型化。同時為了全方位滿足用戶的個性化需求，針對國內外中小企事業單位以及小型供電環境需求而專門推出的高端小功率在線式UPS電源產品，可為用戶的部門級服務器、小型局域網、工作站、工控機、小型醫療設備，及其它小型精密電子儀器提供高可靠電源保護。
中小企業數據機房、金融系統小型網點、工業自動化控制系統、局域網絡服務器、通信基站服務器、網吧、商場收銀等
應用領域：
通信中心、精密儀器、CAD、CAM、、軍事設施、CNC設備、SMT設備、IT產業、電腦及周邊設備、多線切片機及大型電機等。
性能特點：
u 強大的中/英文顯示界面：采用全數字觸摸屏大屏幕LCD中英文顯示，顯示內容可進行中/英文選擇設置，運行狀態、操作程序、數據采集、故障檢修資料等內容一目了然；
u 雙變換真在線式設計，采用DSP全數字控制技術，使UPS控制精確、快速、可靠、穩定、具有完善的保護功能和高可靠性；輸出波形失真度?。?
u 靈活的并機技術適用于不同負載及系統，可單機，1+1并機運行，也可進行多機（N+1）并機運行；
u 系統效率高，使用ECO工作模式，效率高達98%以上；
u 輸出變壓器的隔離作用，使負載減小諧波電流及市電的干擾；
u 具有可選的12脈沖整流，有效抑制了UPS對電網電源造成的諧波污染提高了UPS的輸入功率因數；
u 允許100%不平衡工作：采用三相獨立調制、全橋逆變技術，在三相負載100%不平衡時也能正?？煽抗╇?。
智能化電池管理功能： 可選擇獨立的電池檢測包，根據電池配置容量，通過操作界面進行參數設置，并由軟件自動調節充電電流，同時可根據電網安全情況設置電池自動檢測和充/放電間隔時間，延長電池使用壽命,真正實現電池智能管理；
豐富的通信功能接口：強大的智能監控功能，提供RS232、RS485通訊端口內置Moden接口、電池檢測接口以及多種干接點信號接口，真正實現多用途通訊和遠程監控。
保護功能齊全：設有多種系統保護功能，對過壓、欠壓、過流、過載、短路等異常狀況進行檢測、報警，有可靠保護、報警，并有可靠的保護功能，環境適應能力強；
聲光報警：含聲光報警功能，有利于遠距離目視管理。杜絕傳統UPS無法即時監管造成的意外損失。綠燈：UPS正常運行；黃燈：電池模式運行；紅燈：維護報警；
多路輸出：10K~80K具備4路輸出，可將各種設備進行整合，不用再外設開關箱。
多種電壓輸出：相容各種輸入輸出電壓規格，輸出采購用銅線隔離變壓器，損耗小，發熱低，相容日規，美規，大陸等各種電壓。
通訊功能強大：內含可程式干接點，標準備RS-232，RS-485支持modbus協議，SNMP卡。
顏色可選：主機和電池箱采用進口涂料，且可根據用戶要求訂制，與現場設備色調一致?？蛇x顏色:米爭，電腦白，冷灰。
|
型號 |
EA901H/EA901S |
EA902H/EA902S |
EA903H/EA903S |
EA906H/EA906A |
EA9010H/EA9010S |
|
標稱容量 |
1KVA |
2KVA |
3KVA |
6KVA |
10KVA |
|
輸入 |
|||||
|
額定電壓 |
220Vac |
||||
|
電壓范圍 |
110Vac~295Vac±5V（半載）；140Vac~295Vac±5V（滿載） |
||||
|
頻率范圍 |
45Hz~55Hz（50Hz），55Hz~65Hz（60Hz） |
||||
|
相數 |
單相三線（1Φ+N+PE） |
||||
|
功率因數 |
≥0.98 |
≥0.99 |
|||
|
頻率范圍 |
50/60Hz自適應 |
||||
|
輸出 |
|||||
|
額定電壓 |
208Vac/220Vac/230Vac/340Vac |
||||
|
功率因數 |
0.8 |
||||
|
輸出功率（伏安/瓦特） |
1000VA/800W |
2000VA/1600W |
3000VA/2400W |
6000VA/4800W |
10000VA/8000W |
|
電壓穩定度 |
±1% |
||||
|
負載峰值比 |
3:1 |
||||
|
頻率范圍 |
市電模式：與輸入頻率相同；電池模式：（50/60±0.2）Hz |
||||
|
鎖相速率 |
≤1Hz/s |
||||
|
總電壓諧波失真度 |
線性負載滿載時＜3%；非線性負載滿載時＜5% |
||||
|
轉換時間 |
|||||
|
市電模式到電池模式 |
0ms |
||||
|
電池模式到市電模式 |
0ms |
||||
|
市電模式到旁路模式 |
0ms |
||||
|
旁路模式到市電模式 |
0ms |
||||
|
ECO模式轉換斷電 |
≤10ms |
||||
|
整機效率 |
≥90% |
≥92% |
|||
|
ECO≥94% |
ECO≥98% |
||||
|
過載能力 |
105%~150%時30s轉旁路模式，并報警提示；＞150%時300ms轉旁路模式，并報警提示 |
105%~125%時3min轉旁路模式，并報警提示；125%~150%轉旁路模式，并報警提示 |
|||
|
自動恢復功能 |
有 |
||||
|
保護 |
|||||
|
電力線路浪涌保護 |
有 |
||||
|
DSL/電話/傳真浪涌保護 |
有（RJ45接口） |
||||
|
電池 |
|||||
|
標稱直流電壓 |
24VDC |
48VDC |
72VDC |
192VDC |
|
|
標機內置電池節數 |
2 |
4 |
6 |
16 |
|
|
標機內置容量 |
7AH/12V |
7AH/12V |
7AH/12V |
7AH/12V |
9AH/12V |
|
通訊界面 |
|||||
|
RS232/SNMP |
市電異常、斷電、電池容量、遙控UPS開關機、UPS狀態指示燈智能監控功能 |
||||
|
面板顯示 |
LED/LCD |
||||
|
軟件功能 |
1、電源狀態分析2、定時開關UPS系統3、監看UPS工作4、執行UPS自我診斷5、自動存檔 |
||||
|
環境 |
|||||
|
噪音（dB） |
＜50 |
＜50 |
|||
|
溫度 |
0~40℃ |
||||
|
濕度 |
0~95%（無凝結） |
||||
|
海拔高度 |
＜2000m（每增加100m功率下降1%） |
||||
|
外形 |
|||||
|
主機尺寸（w×D×H）mm |
144×357×215 |
190×452×341 |
262×514×455長機/262×514×735標機 |
||
|
重量長機/標機 |
6/10 |
12/20 |
12.5/24 |
26.6/66.0 |
27.0/67.0 |
DSP數字控制技術
采用先進的DSP數字控制技術，有效提升了產品性能和系統可靠性，并實現更高功率密度的集成和小型化。
有源輸入功率因數校正（PFC）
采用數字化控制的有源功率因數校正技術，使輸入功率因數高達0.98以上，以避免對電網環境的污染，達到節能，降低系統投資成本的目的。
電池模式DC-DC變換器數字化控制
1~3KVA UPS采用數字化控制，將原來電池模式DC-DC變換器由模擬控制改為數字化控制，提高了可靠性。
綠色環保
本系列產品為綠色環保產品，符合歐盟環保指令RoHS的各項要求和國家電子信息產品污染控制管理辦法標準的要求，在產品正常使用情況下，不會對人體及環境造成危害。
寬輸入電壓頻率范圍
極寬的輸入電壓和頻率范圍，即使在電力環境非常惡劣的偏遠地區也能正常供電，減少了電池放電次數，提高了電池的使用壽命。
友好的人機界面
豐富的UPS信息顯示。
LCD顯示和LED狀態顯示。
變頻功能
支持50Hz輸入/60Hz輸出或者60Hz輸入/50Hz輸出變頻模式，滿足用戶的特殊需求。
面板設定功能
ECO設定。
電池EOD點可由面板靈活設置，電池利用率最大化。
輸出電壓設定208V/220V/230V/240V。
CF變頻模式設定。
OPF變頻模式下輸出頻率設定。
完善的保護措施
集交流輸入過、欠壓保護，輸出過載、短路保護，逆變器過熱保護、IGBT過流保護、電池欠壓預警保護和電池過充電保護等多功能保護于一體，極大地保證了系統運行的穩定性和可靠性。
具有旁路功能，當輸出過載或UPS發生故障時，可無間斷地轉到旁路工作狀態由市電繼續向負載供電，并提供報警信息。
冷啟動和市電啟動功能
市電異常狀況可以直接用電池啟動UPS，滿足應急需求。
無電池狀態可直接采用市電啟動UPS，可作高精度穩壓電源使用。
可搭配發電機使用
輸入電壓與頻率范圍廣，能有效隔離發電機產生的不良電力，為負載提供潔凈、安全、穩定的電源。
零切換
雙變換在線式設計，使UPS的輸出為頻率跟蹤、鎖相穩壓、濾除雜訊、不受電網波動干擾的純凈正弦波電源，為負載提供更全面保護。市電不穩定時，UPS供電模式的轉換時間為零，有效保證了負載運行的安全性和可靠性。
智能化電池管理
采用智能電池管理技術，使用自動均浮充切換的充電設計。
設有電池過壓、過充等保護功能，最大限度保護電池不損壞。
強大的擴展性功能
智能插槽能提供豐富的可擴展功能，可選擇SNMP卡、RS485、AS400卡、EMD環境監測器。
50/60Hz電源系統自適應 自動識別，適應50Hz/60Hz電源系統，滿足不同電源系統要求。
