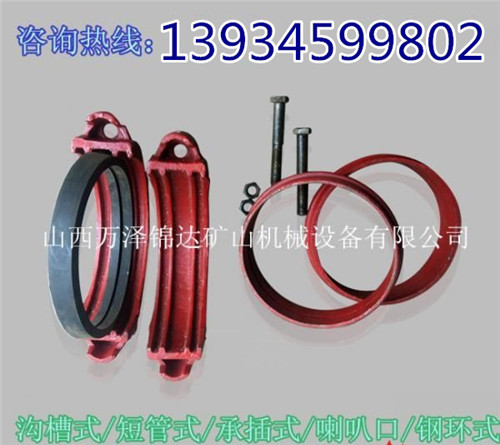

卡箍式柔性管接頭的工作原理： 1. 組成：卡箍式柔性管接頭主要由以下部件組成： a、管卡 b、管端 c、 橡膠密封圈 d、緊固螺栓2. 工作原理：卡箍式柔性管道配件有著獨特的密封原理，下面僅以KRJ型卡箍式柔性大間隙管接頭進行闡述:結構主要有管卡、管端、橡膠密封圈、緊固螺栓。密封原理卡箍式柔性管接頭具有獨特的密封原理，其特有的C型橡膠密封圈及獨特的連接方式使其具有三重密封作用。第重密封橡膠密封圈自身帶有自緊性，靠自身的彈性緊壓住管子。第二重密封外圍管卡上緊螺栓后進步壓緊橡膠密封圈。c、第三重密封管道內有壓力時，壓力自內腔給密封圈的C型唇施以壓力，使橡膠密封圈更壓緊管子，壓力越高，密封性能越好。轉角的實現：由于卡箍式柔性管接頭的外圍金屬管卡并不是緊貼住管道，與管道中間有合理的間隙，故而能使管道產生定的轉角。伸縮的實現：卡箍式柔性管接頭的結構使得每個管接頭都可以實現定的伸縮，伸縮量的大小可根據具體需要及不同型號來滿足。
13934599802溫經理
東港礦用好壓力快速接頭遼寧朝陽///供應商
|
公稱直徑DN |
鋼管外徑D |
間隙h |
大允許偏轉角 |
A |
Max~Min |
螺栓規格 |
重量KG |
公稱壓力MPa |
|
40 |
48 |
5 |
2° |
65 |
85~80 |
M10*50 |
1.25 |
4.0 |
|
50 |
57 |
6 |
3° |
65 |
88~82 |
M10*50 |
1.50 |
4.0 |
|
70 |
76 |
6 |
3° |
68 |
90~84 |
M10*60 |
1.80 |
4.0 |
|
80 |
89 |
6 |
3° |
68 |
90~84 |
M10*60 |
2.25 |
4.0 |
|
100 |
108 |
8 |
4° |
72 |
92~84 |
M10*80 |
2.88 |
4.0 |
|
125 |
133 |
8 |
2° |
75 |
92~84 |
M14*80 |
3.50 |
4.0 |
|
150 |
159 |
10 |
3° |
78 |
94~84 |
M14*90 |
4.65 |
4.0 |
|
200 |
219 |
12 |
4° |
80 |
96~84 |
M14*100 |
7.60 |
2.5/4.0 |
|
250 |
273 |
12 |
3° |
80 |
98~86 |
M16*100 |
11.2 |
2.5/4.0 |
13934599802溫經理
東港礦用好壓力快速接頭遼寧朝陽///供應商
溝槽管件連接方式具有獨特的柔性特點，使管路具有抗震動、抗收縮和膨脹的能力，與焊接和法蘭連接相比，管路系統的穩定性增加，更適合溫度的變化，從而保護了管路閥件，也減少了管道應力對結構件的破壞。
3.1 操作簡單
溝槽管件的連接操作是非常簡易的，無需特殊的專業技能，普通工人經過簡單的培訓即可操作。這是因為產品已將大量的精細的技術部分以工廠化方式溶入到了產成品中。處管件連接僅需幾分鐘時間，限度的簡化了現場操作的技術難度，節省工時，從而也穩定了工程質量，提高了工作效率。這也是安裝技術發展的總體方向。
而傳統的焊接和法蘭連接的管道連接方式，不但需要有相應技能的焊接工人，而且費時，工人的操作難度大，并存在焊接煙塵的污染。由于操作空間和焊接技能的差異，焊接質量和外觀都難以達到滿意的結果，從而影響工程的整體質量。
另外，由于溝槽管件為成品件，現場所需要的操作空間小，可真正的實現靠墻靠角安裝，操作難度大為減小，從而節省了占地面積，美化了管道安裝的效果。
3.2 管道原有的特性不受影響
溝槽管件連接，僅在被連接管道外表面用滾槽機擠壓出個溝槽，而不破壞管道內壁結構，這是溝槽管件連接特有的技術優點。如果采用傳統的焊接操作，許多內壁做過防腐層的管道都將遭到破壞。因此規范規定鍍鋅管道，襯塑鋼管、鋼塑復合管等都不得使用焊接和法蘭連接，否則需要二次處理。
3.3有利于施工安全
采用溝槽管件連接技術，現場僅需要切割機、滾槽機和鈕緊螺栓用的搬手，施工組織方便。而采用焊接和法蘭連接，則需要配備復雜的電源電纜、切割機具、焊接機及氧氣和乙炔氣瓶等，這給施工組織帶來了復雜性，且也存在著漏電和火災的危險隱患。同時焊接和氣割所產生的焊渣，不可避免的落入管道內部，使用中容易產生管路閥件甚至設備堵塞，也污染管內水質。
另外，焊接和法蘭連接不可避免需要長時間的高強度的高空作業，也容易發生生產安全事故。
不銹鋼管道連接件，也叫撓性接頭、卡套、對夾式活接、抱箍、溝槽接頭、不銹鋼溝槽卡箍、不銹鋼卡箍（Victaulic）、凹槽系統。主要應用在，水處理、市政供水系統、高層不銹鋼供水、消防、空調系統等機械管道連接系統上。接頭處采用平口型設計，利用接頭鍵肩與管道的配合間隙達到揉性的要求，在保證強度的前提下，接頭不完全卡緊管道，允許有部分的軸向和徑向位移。接頭的揉性設計可以適應管道偏差，且其性能不受影響。適用于有揉度要求的管路。具有快速、簡易、可靠、經濟、隔振和占用空間小的特點。
快速：能快速連接管道 ,安裝速度比法蘭連接快4倍以上并且有撓,可防止位移漏水。
簡易：溝槽式管接頭比法蘭輕，螺栓數量少，舍棄了法蘭接頭的對孔對鎖等復雜程序，作業是無需特殊技術，作業人員只需扳手操作即可。安裝對中方便，管件任意旋轉而無須刻意對中，因此，安裝速度快，勞動強度低。
可靠：科學合理的設計為管路提供可靠耐久的三重保障。拷貝林 撓性接頭選用高品質的橡膠圈密封，獨特的C型結構，使得管內壓力越大，密封性能越好。
經濟：溝槽式管接頭與傳統的法蘭相比，施工和成本總費用可節省20%-40%。
隔振：管末段端可阻斷噪音并防止震動的傳播，C型橡膠圈充分發揮吸音和減振作用。擾性接頭更能解決管路熱脹冷縮，整個系統不需要另加伸、縮接頭。
占用空間?。簻喜凼焦芙宇^與法蘭連接所占空間的比例2：3。緊固螺栓無方向性，特別能克服因工作空間狹小帶來的不便。
標準配置：不銹鋼殼體（304 /316）、天然橡膠密封圈、不銹鋼重型螺母
其它配置：球墨鑄鐵（鑄鋼）、橡膠密封圈、鍍鋅螺絲
