該產品由管端、管卡、密封圈和螺栓組成，密封圈是天然橡膠做成。接頭使用壽命50年。規格DN40~DN1200mm，壓力0.6~10Mpa。在設計選用時，按0.75E計算伸縮量，按0.75θ計算轉角。 公直徑DN 鋼管外徑D 間隙h 大允許偏轉角 A Max~Min 螺栓規格 重量KG 公稱壓力MPa ：
40 48 5 2° 65 85~80 M10*50 1.25 4.0
50 57 6 3° 65 88~82 M10*50 1.50 4.0
65 76 6 3° 68 90~84 M10*60 1.80 4.0
80 89 6 3° 68 90~84 M10*60 2.25 4.0
100 108 8 4° 72 92~84 M10*80 2.88 4.0
125 133 8 2° 75 92~84 M14*80 3.50 4.0
150 159 10 3° 78 94~84 M14*90 4.65 4.0
200 219 12 4° 80 96~84 M14*100 7.60 2.5/4.0
250 273 12 3° 80 98~86 M16*100 11.2 2.5/4.0
廣西百色短管高壓快速接頭多少錢
純水系統、生活用水系統、市政給水系統、空調系統、消防系統等機械配管系統
1．準備好符合要求的溝槽管段、配件和附件。
2．檢查橡膠密封圈是否損傷，將其套上根鋼管的端部。
3．將另根鋼管靠近已套上橡膠密封圈的鋼管端部、兩端處應留有定間隙，間隙應符合標準要求。
4．將橡膠密封圈套上另根鋼管端部、使橡膠密封圈位于接口中間部位、并在其同邊涂抹潤滑劑。
5．檢查管道中軸線。
6．在接口位置橡膠密封圈外側安上下卡箍、并將卡箍凸邊卡進溝槽內。
7．用手力壓緊上下卡箍的耳部、并用木榔頭槌緊卡箍凸緣處、將上下卡箍靠緊。
8．在卡箍螺孔位置，穿上螺柱、并均勻輪換擰緊螺母，防止橡膠密封圈起皺。
9．檢查確認卡箍凸邊全圓周卡進溝槽內。
廣西百色短管高壓快速接頭多少錢
殼體
選用強度高、韌性好、延伸性高等良好機械性能的不銹鋼材料。其抗拉強度不小于600Mpa(N/mm2),延伸不小于15%,能抵抗管道的諸多不良因素引起的高壓和高沖擊,而且還具有較強的防震和吸震性能,在許多機械性能要求高的場合也能正常工作。
螺栓
采用不銹鋼材質，其性能等級為8.8級的螺栓,運用二級回火冷打正火工藝,完全保證金屬纖維不被破壞,運用氮?dú)獗Ｗo(hù)等工藝手段,提高了螺栓的抗氧化能力,螺栓不易生銹,而且使用壽命長.
密封圈
密封圈是溝槽接頭密封性能和壽命***重要的部件，而密封材料是***為重要的保證，密封圈的材料根據使用的介質和管內介質的不同應選用不同的密封圈材料，而正確的選用密封材料顯得非常的關鍵。密封圈材料選用高性能原膠，炭黑，及些主要的輔助材料，使產品的扯斷強度、扯斷伸長率、硬度、高溫性能、低溫性能、壓縮性能等得到全面的保證。
在正常的水系統中使用***為廣泛的是天然橡膠，在其他的工藝管道或應用水管道中可選用其他材料的密封圈材質，如丁腈橡膠，硅橡膠，氟橡膠，氯化橡膠等?？截惲植捎闷娇谛驮O(shè)計，利用接頭鍵肩與管道的配合間隙來達到揉性的要求。這種結構在保證強度的前提下，接頭不完全卡緊管道，允許有部分的軸向和徑向位移。適用于有揉度要求的管路。接頭結構完全考慮管道外徑的偏差，彌補偏差產生的不利因素，揉性的設計完全可以適應管道偏差，且接頭性能不受影響。
廣西百色短管高壓快速接頭多少錢

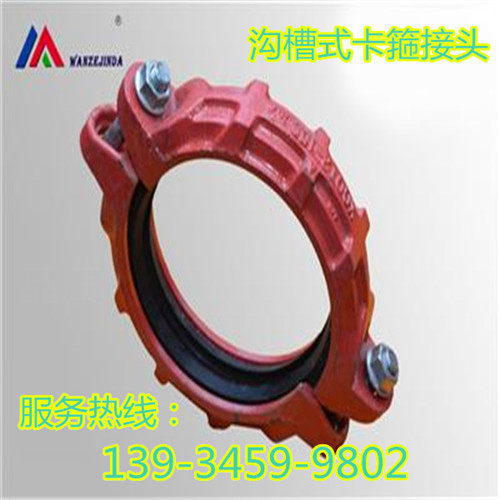

卡箍快速接頭
礦用管箍接頭型號和類別：
基本分無縫管和鍍鋅管兩種類型的高壓和低壓快速卡箍接頭。
型號 類別 類別 型號 類別 類別
40 48 48 125 133 140
50 57 60 150 159 165
65 76 76 200 219 219
80 89 89 250 273 273
100 108 114 300 325 325
