一、產品介紹
德平系列直流饋通濾波器（穿心電容器）主要應用于信號線、直流電源的高頻干擾濾波，具有非常好的濾
除高頻干擾信號的效果。如屏蔽是信號濾波處理、低噪聲放大器輸入/出線處理。使用時將饋通濾波器安
裝在金屬板上（如面板、金屬外殼等），金屬板既做濾波器接地又起到隔離濾波器輸入、輸出端耦合的作
用。安裝形式有螺紋式，直焊式和表貼式三種。
二、性能指標
絕緣電阻：Ri≥5×109
介質損耗：tg& ≤3.0%
耐壓：UT=2.5UR持續3秒鐘。應無擊穿或飛弧現象
外殼材料：銅鍍鎳、鍍銀
引線材料：銅芯,鍍層為鍍銀、鍍金
灌封材料：電子密封環氧樹脂
焊接溫度：引線焊接溫度280℃，時間小于3秒
三、參數指標
1.1電容容量：
LC3PF,5PF,10PF,22PF,47PF,100PF,470PF,102PF,152PF,222PF,332PF,472PF,682PF,103PF,104PF；
1.2工作電壓：5V，16V,25V,50V,100V,200V,250V,300V,380V,1000V，2000V
1.3耐壓：直流額定電壓2.5倍，交流額定電壓6倍
1.4工作溫度：-55℃-+125℃
1.5螺紋直徑：M3，M4，M5，M6,M8,M10,M12（可根據
要求定制）
注）：產品參數可根據客戶要求定制，詳情請于我們
的工作人員聯系�。。�！
四、產品詳情

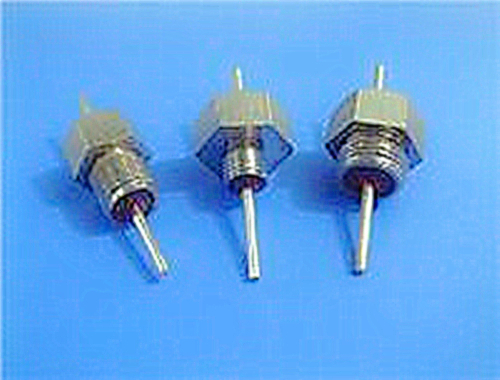

2.1產品名稱：C型饋通濾波器
2.2規 格：SMD
2.3產品備注：高壓饋通濾波器
2.4產品類別：饋通濾波器
2.5產品型號：ZF-8M6
2.6額定電壓：220V
2.7容 量：4700Pf
2.8額定電流：20A
2.9電容誤差：20%
3.1電氣設置:C型
3.2引線長度:6mm
3.3螺紋直徑:8mm
3.4溫度系數：±85℃
五、深圳德平電子有限公司
深圳德平電子有限公司是一家從事射頻器件研究開發與生產的專業廠家。公司技術力量雄厚，擁有先進的
檢測設備，完善的生產工藝，具備根據客戶的不同需求進行開發和生產的能力。我們的產品致力于網絡通
訊、專業研制生產射頻大功率電阻，微波功率電阻，負載電阻片，衰減片，濾波連接器，穿心電容等高科技域。。
本公司主營：射頻大功率電阻,微波功率電阻,高頻射頻電阻,穿心電容,法蘭衰減電阻,柱狀微波負載電阻
等產品，是優秀的電子產品公司，擁有優秀的高中層管理隊伍，我們在技術開發、市場營銷、金融財務分
析等方面擁有豐富的管理經驗，選擇我們，值得你信賴��！
