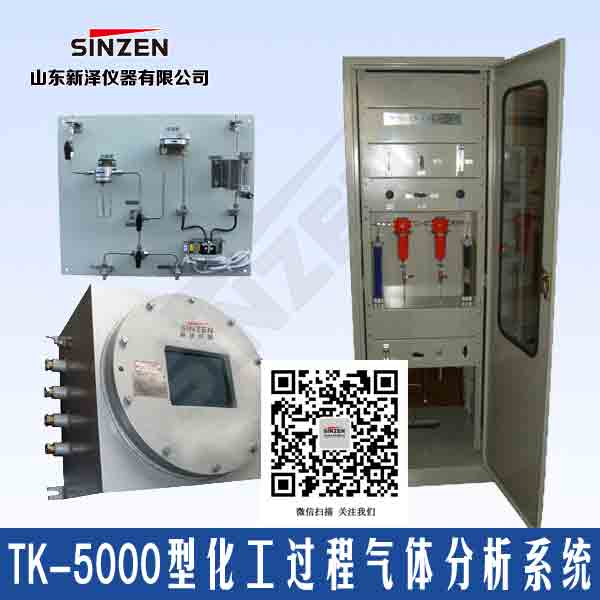

一、TK-5000氫氣分析系統技術參數
檢測工藝點：指定工藝取樣點
分析組分：CO、H2、CH4、O2、CO2、CH3；烴類化合物等（量程根據要求定制）
系統響應時間：≤15秒
測量范圍：根據客戶要求定制
測量精度：±1% F.S
穩定性：
零點漂移：量程的0.5% / 月
量程漂移：≤ 量程的0.5% / 月
重復性：≤ 量程的1%
固體顆粒物過濾精度： 1μm
系統維護周期：1年
信號輸出：4～20mA 隔離電流信號
報警輸出：觸點容量3A／220V，功能自定義
系統可靠性：平均無故障時間：MTBF≥20000小時
PLC自動控制，連續取樣，分析結果超限預報警、連鎖控制功能。
輸出信號：4～20mA，控制報警信號NO/NC
工作電源： 220VAC 50HZ
工作溫度： ＋5℃～＋45℃
環境濕度：≤90%
外形尺寸：1800×600×600
二、TK-5000合成氨工藝氣體分析監測表
|
序號 |
工藝監測點 |
樣氣條件 |
組份及量程 |
分析儀選型 |
備注 |
|
1 |
洗氣塔出口/氣柜前、后/ 靜電除塵前后 |
高含水 含塵較高微正壓 |
0～1% O2 |
S1000系列 磁壓氧 |
脫水 除塵 防爆抽氣泵 |
|
2 |
中變爐出口 |
常溫 高壓 |
0～5% CO |
S2000系列紅外 |
高壓 |
|
3 |
低變爐出口 |
常溫 高壓 |
0～1% CO |
||
|
4 |
脫碳凈化出口 |
常溫 高壓 |
0～1% CO2 |
||
|
5 |
醇后氣 |
常溫 高壓 |
0～2% CO |
||
|
0～1% CO2 |
|||||
|
6 |
再生CO2 |
0～15% O2 |
S1000系列氧 |
||
|
7 |
精煉氣 |
常溫 高壓 |
0～30×10-6 CO |
S2000系列紅外 |
|
|
0～20×10-6 CO2 |
|||||
|
8 |
合成塔入口 混合氣 |
常溫 壓力 32MPa |
35～75% H2 |
S3000系列氫 |
|
|
0～25% CH4 |
S2000系列紅外 |
||||
|
0～5% NH3 |
|||||
|
9 |
合成循環氫 |
常溫 高壓 |
40～70% H2 |
S3000系列氫 |
|
|
10 |
合成塔出口 |
常溫 高壓 |
0～20% NH3 |
S2000系列紅外 |
