| 產品參數 | |||
|---|---|---|---|
| 品牌 | 昆侖海岸 | ||
| 包裝 | 盒裝 | ||
| 產品特性 | 壓力測量 | ||
| 是否進口 | 否 | ||
| 產地 | 北京 | ||
| 加工定制 | 是 | ||
| 測量范圍 | 0kPa~160000kPa | ||
| 測量介質 | 油、水、氣體 | ||
| 精度等級 | 0.2級 | ||
| 輸出信號 | 4-20mA(二線制)mA | ||
| 防爆等級 | 無防爆 | ||
| 防護等級 | IP66 | ||
| 電源電壓 | 24VDCV | ||
| 接口尺寸 | M20*1.5外螺紋mm | ||
| 顯示方式 | 液晶顯示 | ||
| 過載壓力 | 2倍量程 | ||
| 外部零件材料 | 普通不銹鋼/316L不銹鋼 | ||
| 殼體材料 | 鑄鋁外殼 | ||
| 產品重量 | 約1150g | ||
| 資質認證 | CPA/CE/SIL | ||
| 數量 | 1 | ||
| 封裝 | 盒裝 | ||
| 批號 | JYB-KO-PAGZG | ||
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 | ||
| 類型 | 擴散硅壓力變送器 | ||
| 型號 | JYB-KO-PAGZG | ||

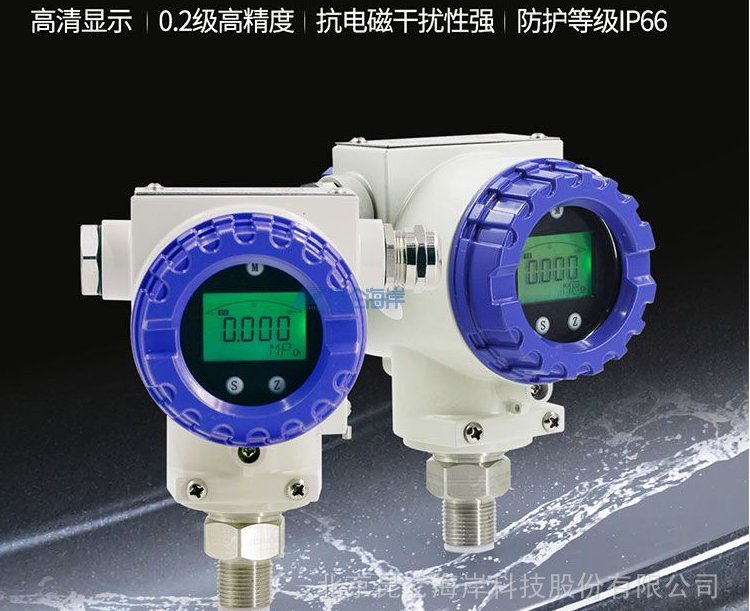

一．產品特點 ? ?JYB-KO-PAGZG擴散硅壓力變送器傳感器1.6mpa恒壓供水壓液壓4-20mA
? ?·防護型外殼設計，可配現場顯示模塊。
? ?·干擾能力強，符合電磁兼容EMC三級標準。
? ?·本產品由電路板、傳感器等重要部件組成。
二．主要用途
適用于工業現場過程控制壓力的測量。
三．技術說明 ? ? ? ? ? ? ? ? ? ? ? ??
主要參數：
? ?1、輸出形式:4mA～20mA (可選顯示）□0mA～10mA?
? ? ? ? ? ? □0V～5V □RS232 □RS485 □HART協議?
? ?2、供電電源：DC 24V（12V～32V）?
? ?3、量程范圍：
? ? ? 擴散硅傳感器 ( 小量程5kPa）
? ? ? □ 量程(0～100)MPa內 ? 0.5級
? ? ? □ 量程(0～5)MPa內 ? ? 0.2級
? ? ? 陶瓷傳感器 ( 小量程160kPa） ? ? ? ??
? ? ? □ 量程0MPa～20MPa內 ? 0.5級
4、準確度等級: □0.5級 ? □0.2級 ? ?
5、介質溫度：－30℃～85℃
6、環境溫度：－20℃～85℃
7、響應時間：≤50ms
8、負載能力(DC24V)：電流型≤500Ω（不帶顯示）
? ? ? ? ? ? ? ? ? ? 電流型≤250Ω（帶顯示） ?電壓型≧3kΩ
9、可重復性：±0.1％F·S?
10、年長期穩定性：±0.1％F·S
11、非線性：±0.2％F·S
12、熱力零點每度溫漂：±0.02％F·S ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
13、過載壓力：2倍量程 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
14、電氣連接：接線端子
15、測量介質: 油、水、氣體及其他與316不銹鋼兼容質。 ? ? ? ??
16、外部零件材料：普通不銹鋼/316L不銹鋼?
17、殼體材料：鑄鋁外殼
18、防護等級：IP65
19、產品重量：約1150g
??
工作條件：
避免安裝在機械振動和較強電磁干擾的環境下。
? ??
四．安 裝 ? ? ?JYB-KO-PAGZG擴散硅壓力變送器傳感器1.6mpa恒壓供水壓液壓4-20mA
1. 變送器垂直于地面安裝，安裝過程中應使用扳手從變送器底部的六方螺帽處將變送器擰緊，避免直接旋動變送器上部；
2. 當測量變化速度較快的壓力時，應當在變送器和被測介質的連接出口處加裝壓力緩沖裝置，以避免瞬間的脈沖高壓直接沖擊變送器的測量元件，導致變送器失效。
五．接 線（本接線圖為示意圖，現場接線以產品實物為準）
? ? ? ? 二線制電流輸出接線圖(JYB-KG-PA )
? ? ? ? ?1: 供電正 ? 2: 電流輸出 ?4：屏蔽地
? ?
? ? ? ? 三線制電流輸出接線圖（JYB-KG-PA1 ）
? ? ? ? 1: 供電正 ? 2: 供電負 ?3：電流輸出 ?4：屏蔽地
? ? ?
? ? ? ? RS485輸出 ? ? ? ? ? ? ? ?RS232輸出
? ? ? ? 網絡型輸出接線示意圖 （JYB-KO-PW ）
? ? ? ? ?1: 供電正 ? ? 3：A端（RS485)或TX(RS232) ? ? ? ? ? ?
? ? ? ? ?2: 供電負 ? ? 4：B端（RS485)或RX(RS232)
? 請注意在安裝變送器時， 的線纜應不低于變送器的防護等級，同時為 IP65的防護等級應 直徑為6mm～8mm的線纜。
線纜應參照接線圖正確連接，如使用屏蔽線纜應將屏蔽層接至殼體內的接地端，并 可靠連接。同時外殼表面的接地端應與大地可靠連接。
六．試運行
為確保變送器能夠穩定準確的正常工作，測試壓力前應通電預熱15min。
在壓力測量過程中，應緩慢加壓和卸壓，避免瞬間加至高壓或降至低壓。
七．安全說明
安裝過程中應確保變送器擰緊牢固，方可加壓測量；拆卸前應斷開電源并確保關掉被測介質的閥門使壓力降至常壓，方可拆卸，以免介質噴出發生事故。
本產品非防爆，在防爆區使用會引起嚴重的人身傷害和重大的物質損失。
八．產品維修和故障排除
如果變送器出現故障，請與我公司的售后服務取得聯系，確認問題后需要把變送器寄回本公司維修時請附帶以下信息：
·現場環境描述；
·故障現象；
·測量介質以及其物理化學性質描述；
當變送器需要維修或校準時，請在寄回前務必把殘余的
介質清理干凈，特別是對人身健康有害的物質，如腐蝕
性，有毒的，致癌的或具有輻射性的物質。
常見故障分析與排除
故障現象原因分析排除方法
<
