| 產品參數 | |||
|---|---|---|---|
| 品牌 | 昆侖海岸 | ||
| 產品特性 | 液位測量 | ||
| 是否進口 | 否 | ||
| 產地 | 北京 | ||
| 加工定制 | 是 | ||
| 測量范圍 | 0m~300m | ||
| 測量精度 | ±0.5 | ||
| 電源 | DC24V(12V~28V) | ||
| 輸出信號 | 4mA~20mA | ||
| 測量介質 | 油、水等與316不銹鋼兼容介質。 | ||
| 系列 | 投入式液位變送器 | ||
| 物料編號 | JYB-KO-Y5AG | ||
| 可重復性 | ±0.1F·S | ||
| 年長期穩定性 | ±0.1F·S | ||
| 熱力零點每度溫漂 | ±0.02F·S | ||
| 殼體材料 | 鑄鋁外殼 | ||
| 防護等級 | IP68 | ||
| 可售賣地 | 全國 | ||
| 材質 | 不銹鋼 | ||
| 類型 | 投入式液位變送器 | ||
| 型號 | JYB-KO-Y5AG | ||

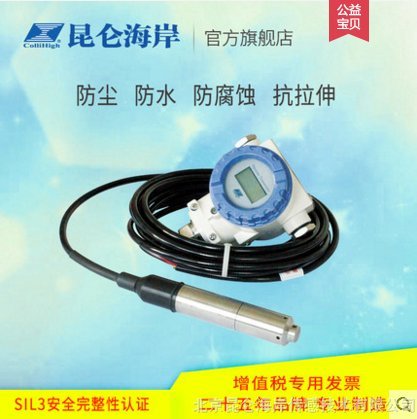

北京昆侖海岸投入式液位計探頭液位傳感器靜壓水位顯示消防水箱控制液位變送器JYB-KO-Y5AG
| ???可 用于水廠、污水處理廠、城市供水、高樓水池、水井、?礦井、工業水池、水灌、油池、油灌、水文地質、水庫、河道、海洋等場所。 |
| ·抗過載能力強?·防浪涌電壓 ·抗腐蝕性能優良?·過壓過流保護? ·反向極性保護?·穩定性高?·抗干擾能力強 ·實用性廣?·安裝簡便 |
 |
? 1.變送器可垂直、傾斜或水平安裝在罐體、槽內，應確保避免泥沙等雜質埋沒或堵塞變送器探頭部分。
? ?2.在介質波動較大時，應采取措施固定變送器探頭部分，如給變送器加配重等；
? ?3.導氣電纜除作為電源和信號傳輸外，還起到關鍵的大氣補償作用，安裝時應避免對線纜鎖定太緊或過于銳角彎折，以防止導氣管不通或折斷；
? ?4殼體垂直安裝在罐體上方或附近的支架上，同時確保防曬透氣，安裝位置便于接線和調試。
?五．接 線（本接線圖為示意圖，現場接線以產品實物為準）
? ? ? ??
? ? ? ? 二線制電流輸出接線圖(JYB-KO-Y5 )
? ? ? ? 1: 供電正 ? 2: 電流輸出 ?4：屏蔽地
? ? ? ??
? ? ? ? 三線制電流輸出接線圖(JYB-KO-Y5 )
? ? ? ? 1: 供電正 ? 2: 供電負 ?3：電流輸出 ?4：屏蔽地
? ? ? ? 三線制電壓輸出接線圖(JYB-KO-Y5 )
? ? ? ? 1: 供電正 ? 2: 供電負 ?3：電壓輸出 ?4：屏蔽地
? ? ? ?
? ? ? ? RS485輸出 ? ?
? ? ? ? 1: 供電正 ? 2: 供電負 ?3：RS485 A端 ?4：RS485 B端
? ?
? ? 請注意在安裝變送器時， 的線纜應不低于變送器的防護等級，同時為 IP68的防護等級應 直徑為6mm～8mm的線纜。
? ? 線纜應參照接線圖正確連接，如使用屏蔽線纜應將屏蔽層接至屏蔽地端，并 可靠連接。
?六．試運行
?為確保變送器能夠穩定準確的正常工作，測試液位前應通電預熱15min。
?七．安全說明 ?北京昆侖海岸投入式液位計探頭液位傳感器靜壓水位顯示消防水箱控制液位變送器JYB-KO-Y5AG
?安裝過程中應確保變送器擰緊牢固，方可上電測量；拆卸前應斷開電源。
?本產品非防爆，在防爆區使用會引起嚴重的人身傷害和重大的物質損失。
?
?八．產品維修和故障排除?
? ? ? ? ? ? ? ? ? ? ??
? 如果變送器出現故障，請與我公司的售后服務取得聯 系，確認問題后需要把變送器寄回本公司維修時請附帶以下信息：
·現場環境描述； ?
·故障現象；
·測量介質以及其物理化學性質描述；
當變送器需要維修或校準時，請在寄回前務必把殘余的介質清理干凈，特別是對人身健康有害的物質，如腐蝕性，有毒的，致癌的或具有輻射性的物質。
常見故障分析與排除?北京昆侖海岸投入式液位計探頭液位傳感器靜壓水位顯示消防水箱控制液位變送器JYB-KO-Y5AG
故障現象原因分析排除方法
變送器無顯示或無輸出信號變送器未供電
接線錯誤給變送器按接線圖正確供電
在液位恒定時顯示或輸出不規則跳變變送器外殼接地端未接地
現場射頻干擾較強
未使用屏蔽線纜使用屏蔽線纜且屏蔽層接地
變送器外殼接地端與大地可靠連接
變送器未浸入測量介質中但顯示不是0kPa或不是其對應輸出值變送器未工作在其要求的環境下將變送器移到規定的環境下工作或采取措施使環境符合要求
變送器顯示或輸出與測量壓力不符供電電壓不正確外接負載過大使供電電壓為DC24V調整外接負載
?
若故障現象不屬上述范圍，請與我公司售后服務取得聯系。
九．產品保養
? 只能使用中性的試劑清洗變送器，避免使用帶有腐蝕性的試劑清洗，如酸、堿性溶劑，家用洗滌劑等。
? 變送器屬于 儀器，應存放在干燥通風的室內環境，避免陽光直曬。
?
十．注意事項
? ?1.請檢查包裝是否完好，并核對變送器型號和類號是否與您選購的產品相符；
? ?2.確認電源輸出電壓是否正確；電源的正、負與產品的正、負接線對應；液位高度在該產品的量程范圍內；
? ?3.探頭的傳感器屬于 器件，用戶在使用時請不要自行拆卸，更不能觸碰膜片，以免造成產品的損壞；
? ?4.請避免液位變送器電纜接線頭（貼警示牌處）浸水，造成通氣線內進水，導致變送器進水損壞；
? ?5.請避免液位變送器的電纜線被刀或其他鋒利的金屬物體劃傷，造成變送器進水損壞。
? ?6．請保存好檢定證書和合格證，維修時隨同產品一同返回。
注：網絡型通訊協議見《網絡壓力液位通訊協議附件》
