| 產品參數 | |||
|---|---|---|---|
| 品牌 | BERRE | ||
| 產品特性 | 高壓 | ||
| 連接形式 | 法蘭 | ||
| 公稱通徑 | 100mm | ||
| 3C閥門類別 | 工業 | ||
| 適用介質 | 蒸汽 | ||
| 壓力環境 | 高壓 | ||
| 工作溫度 | 高溫 | ||
| 標準 | *** | ||
| 外形 | 中型 | ||
| 流動方向 | 單向 | ||
| 驅動方式 | 電子 | ||
| 零部件及配件 | 執行器 | ||
| 形態 | 旋塞式 | ||
| 類型(通道位置) | 直通式 | ||
| 規格 | J941Y-64 DN100 | ||
| 可售賣地 | 全國 | ||
| 材質 | 合金鋼 | ||
| 型號 | J941Y-64 DN100 | ||

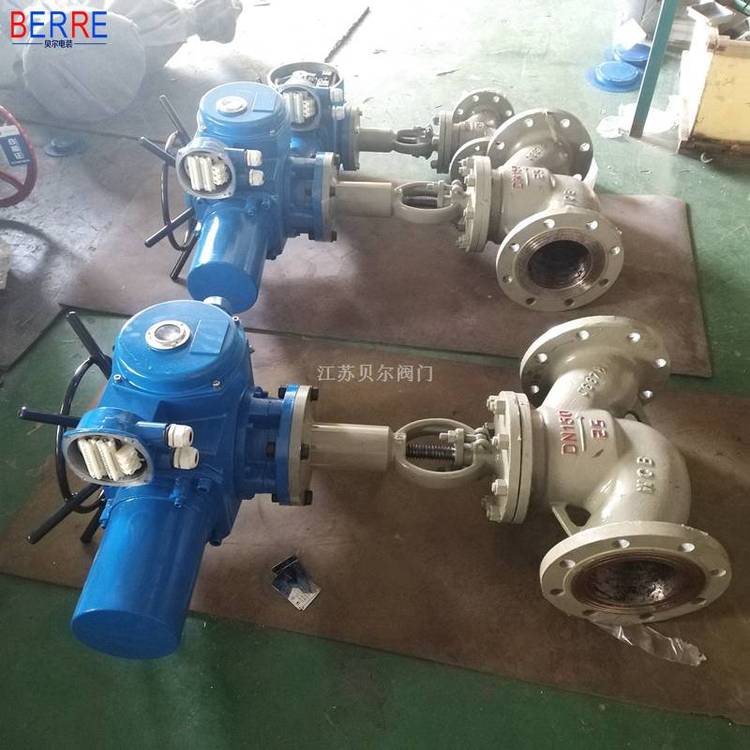

一、J941Y-64 DN100高壓電動截止閥概述：
J941Y-64 DN100高壓電動截止閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。閘閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到 的應用。
?
二、J941Y-64 DN100高壓電動截止閥開啟過程：
1在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
關閉過程：
1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90°。
3快要關閉時閘體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
?
三、J941Y-64 DN100高壓電動截止閥工作環境和主要技術參數：
電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
單相220V、110V（50Hz、60Hz）
工作環境：
環境溫度：-20~ 60℃（特殊訂貨-40~ 80℃）。
相對濕度：≤95（25℃時）。
防護類型：戶外型?詳見GB3836.1）
防護等級：IP55（特殊訂貨IP65、IP67）。
工作制：短時10分鐘（特殊訂貨30分鐘）。
