| 產品參數 | |||
|---|---|---|---|
| 品牌 | BERRE | ||
| 產品特性 | 防爆型 | ||
| 加工定制 | 否 | ||
| 閥體材料 | 304 | ||
| 工作溫度 | 150℃ | ||
| 公稱通徑 | 50-200mm | ||
| 密封材料 | PTFE | ||
| 閥門性能特點 | 0泄露 | ||
| 工作介質 | 水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣 | ||
| 公稱壓力 | 1.6mpa | ||
| 連接方式 | 法蘭 | ||
| 執行器性能特點 | 防爆型 | ||
| 規格 | Q941F-16C DN65 | ||
| 可售賣地 | 全國 | ||
| 型號 | Q941F-16C DN65 | ||

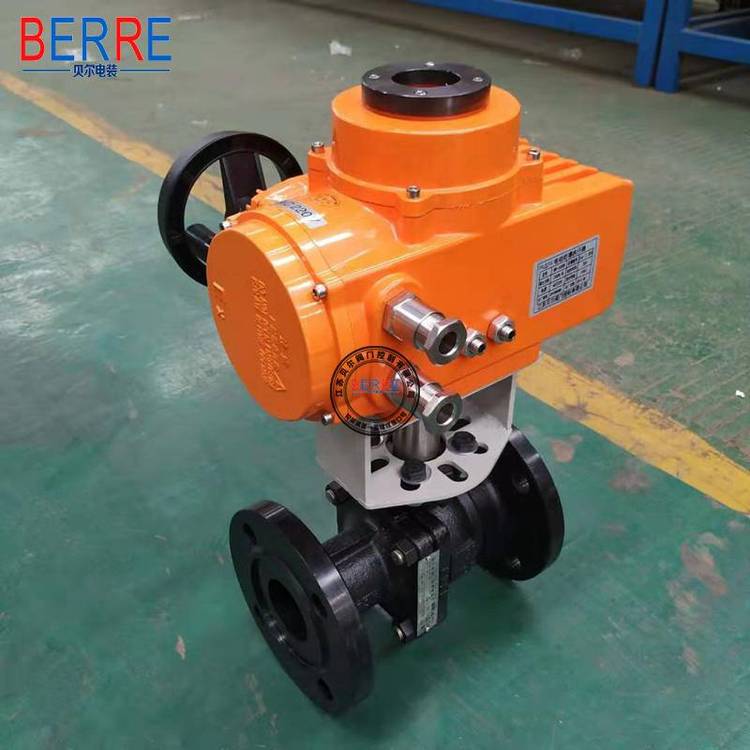

Q941F-16C DN65化工防爆型電動球閥簡介：
Q941F-16C DN65化工防爆型電動球閥的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB /T8529-1997《隔爆型閥門電動裝置技術條件》的規定。部分回轉電動裝置按防護類型可分為戶外型和隔爆型；按控制方式又可分為常規型、整體型和整體調節型。Q941F-16C DN65化工防爆型電動球閥不僅結構簡單、密封性能好，而且在一定的公稱通徑范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉，是近十幾年來發展 快的閥門品種之一。電動球閥是由旋塞閥演變而來的，它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90°實現開啟和關閉的目的。
?
Q941F-16C DN65化工防爆型電動球閥電氣參數：
電動執行器類型：部分回轉電動執行機構。
技術參數和性能：請參閱對應的執行機構和閥門定位器的說明書。
控制精度：0.1~3.1可調。
接受控制信號：0~10mA.DC、4~20mA.DC或1~5V.DCv
按鍵選擇：1、輸入信號中斷時：“中斷”模態（開、停、關）
2、正逆動作選擇
3、控制精度選擇。動裝置全開、全閉位置自動定位標定，方便準確。
按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩精度高。
輸出電動裝置位置信號：4~20mA.DC對應電動裝置全閉、全開。
?
Q941F-16C DN65化工防爆型電動球閥執行標準：
1、設計與制造：GB12237-89、API608、API6D、JPI7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSIB16.5、JISB2212～2214、NFE29-211、DIN2543。
3、結構長度：GB12221-89、ANSIB16.10、JISB2002、NFE29-305、DIN3202。
4、檢驗主試驗：JB/T9092、API598。
?
Q941F-16C DN65化工防爆型電動球閥特點：
1、設計 系列 智能型、開關式、各類信號輸出型等能滿足各類自動化控制的需求。
2、體積小巧、美觀大方：外殼采用鋁合金壓鑄，線條流暢，體積和重量僅相當于同類產品的35。
3、結構合理、通用性強：電機直裝、一體化輸出、智能控制模塊集成于電動執行器內，可適應各種配套功能的需要。
4、多種電源、多種速度：可滿足多種工況的需求。
5、多種保護、使用方便：過熱保護、過載保護、雙重限位。免加油、防塵、防水、防銹、可任意角度安裝。
?
Q941F-16C DN65化工防爆型電動球閥注意事項：
（1）必須先查明電動球閥上、下游管道確已卸除壓力后，才能進行拆卸分解操作。
（2）非金屬零件清洗后應立即從清洗劑中取出，不得長時間浸泡。
（3）裝配時法蘭上的螺栓必須對稱、逐步、均勻地擰緊。
（4）清洗劑應與電動球閥中的橡膠件、塑料件、金屬件及工作介質（例如燃氣）等均相容。工作介質為燃氣時，可用汽油（GB484-89）清洗金屬零件。非金屬零件用純凈水或酒精清洗。
（5）分解下來的每單個電動球閥零件可以用浸洗方式清洗。尚留有未分解下來的非金屬件的金屬件可采用干凈的細潔的浸漬有清洗劑的綢布（為避免纖維脫落粘附在零件上）擦洗。清洗時須去除一切粘附在壁面上的油脂、污垢、積膠、灰塵等。
（6）電動球閥分解及再裝配時必須小心防止損傷零件的密封面，特別是非金屬零件，取出O型圈時宜使用 工具。
（7）清洗后需待被洗壁面清洗劑揮發后（可用未浸清洗劑的綢布擦）進行裝配，但不得長時間擱置，否則會生銹、被灰塵污染。
（8）新零件在裝配前也需清洗干凈。
（9）使用潤滑脂潤滑。潤滑脂應與電動球閥金屬材料、橡膠件、塑料件及工作介質均相容。工作介質為燃氣時，可用例如特221潤滑脂。在密封件安裝槽的表面上涂一薄層潤滑脂，在橡膠密封件上涂一薄層潤滑脂，閥桿的密封面及摩擦面上涂一薄層潤滑脂。
Q941F-16C DN65化工防爆型電動球閥主要零件材料：
閥體 Body | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M | ||
球體閥桿 Ball Stem | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | ||
閥座 Seat | 聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE Glass 對位聚笨PPL | |||||||
墊片 Shim | 聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket | |||||||
閥桿座 Stem Seat | 聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite | |||||||
填料 Packing | 聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite | |||||||
填料壓蓋 Gland | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | ||
溫度 Temperature | -29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE GLASS) ?-29℃～300℃(對
