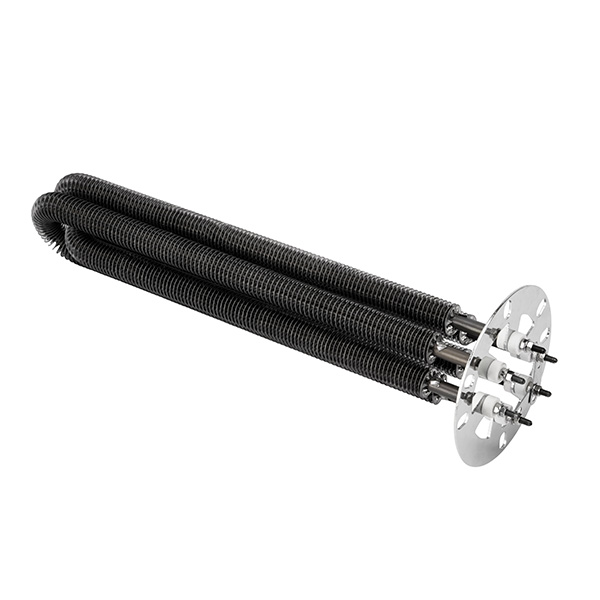

隧道爐發熱管作為連續式熱處理設備的核心加熱元件，其工作原理基于電能-熱能轉換效應。當電流通過鎳鉻或鐵鉻鋁合金電阻絲時，根據焦耳定律（Q=I2Rt）產生熱能，通過高純度氧化鎂粉絕緣層傳導至金屬護套。典型工作溫度范圍為300-1200℃，熱效率可達85%以上，采用PID控制系統可實現±1℃的精確溫控。
核心結構設計：
多層復合結構：
內層：螺旋狀電阻絲（直徑0.5-3mm）
中層：致密氧化鎂絕緣層（導熱系數≥45W/m·K）
外層：不銹鋼護套（常用304/316L/310S材質）
特殊工藝處理：
冷壓縮工藝使填充密度達2.8g/cm3
氬弧焊接確保端部密封性
退火處理消除加工應力
三、關鍵技術參數
指標項
常規參數范圍
測試標準
表面負荷
1.5-4.5W/cm2
GB/T13301-2017
絕緣電阻
≥50MΩ(500VDC)
IEC60335
壽命周期
5000-10000小時
加速老化試驗
四、創新發展趨勢
納米涂層技術：采用Al?O?-TiO?復合涂層提升輻射效率15%
智能溫控系統：集成熱電偶實現動態功率調節
模塊化設計：快拆式結構使更換時間縮短至15分鐘
典型應用案例顯示，在PCB固化工藝中采用新型碳化硅發熱管可使能耗降低22%，同時將溫度均勻性控制在±2℃范圍內。
