產品型號CYB15PY

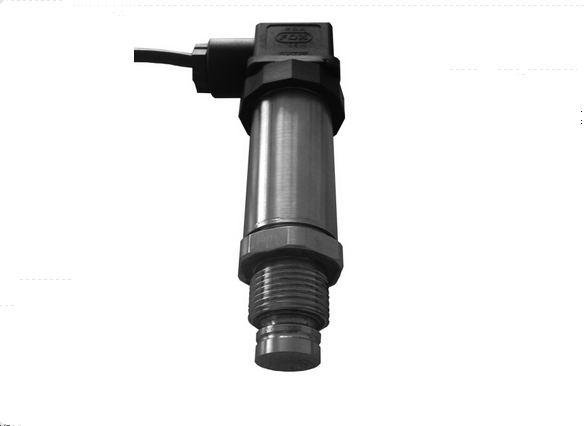

產品名稱：高溫平膜壓力變送器CYB15PY
產品品牌：西安新敏傳感器
一、產品簡介
CYB15PY高溫平膜型壓力變送器采用進口高溫壓力傳感器，經激光調阻和一定的信號處理，輸出工業標準的4～20mA信號。該產品主要適合對粘稠高溫介質壓力的測量。傳感器平膜片結構可防止粘稠夜里堵塞、結垢及不衛生等情況發生。傳感器連接接口為螺紋式。
該變送器可廣泛應用于石油、化工、煤礦、醫藥、食品、輕紡等領域?qū)怏w、液體壓力的自動化測量于控制。
二、技術性能
量 程 范 圍 | 0～1、2、5…200(MPa) |
過 載 壓 力 | ≤150%FS |
測 量 介 質 | 與316L不銹鋼兼容的介質 |
輸 出 信 號 | 4～20mA 二線制 |
0～5VDC 三線制 | |
供 電 電 壓 | 12～36VDC (標定值為+24VDC) |
精 確 度 | ±0.25%F.S ±0.5%F.S |
長 期 穩 定 性 | ≤±0.2%F.S/年 |
介 質 溫 度 | -20～+150℃ |
壓 力 接 口 | M20*1.5 |
電 氣 接 口 | 赫斯曼接頭 直接出線 |
防 護 等 級 | IP65 |
三、產品特點
●高溫壓力膜片，穩定性好
●平膜結構，適合粘稠介質
●介質溫度高，-20～150℃
●無生產工藝污染;無任何力傳遞填充液
●螺紋結構，安裝方便
四、外形尺寸
五、產品選型
CYB15PY | 高溫平膜壓力變送器 | ||||||
G | 表壓 | ||||||
0~X （KPa或MPa） | 量程 | ||||||
J02 | ±0.25%FS | ||||||
J05 | ±0.5%FS | ||||||
C1 | 4~20mA輸出 | ||||||
C2 | 0~5VDC輸出 | ||||||
C0 | 特殊 | ||||||
M1 | M20*1.5 外螺紋 | ||||||
M0 | 特殊 | ||||||
F1 | 赫斯曼接頭出線 | ||||||
F2 | 直接電纜出線 | ||||||
F0 | 特殊 | ||||||
