產品型號CYB21XM
產品名稱：CYB21XM智能數顯微差壓變送器
產品品牌：西安新敏傳感器
一、產品簡介
CYB21XM智能數顯微差壓變送器采用進口高精度、高穩定性微差壓力敏芯片，經過電路處理輸出4~20mA信號。此產品具有現場顯示功能，能實現差壓力測量及顯示一體化，具有外形小巧，性能穩定，安裝方便的特點。 該變送器可針對測微小的非腐蝕性氣體的差壓、流量、風壓等進行可靠的測量，是超凈廠房和鍋爐自動化檢測的理想產品。
二、技術性能
量 程 范 圍 | 0～±100、500……1000Pa；0～±2、±5 (KPa) |
過 載 壓 力 | 2倍滿量程 |
測 量 介 質 | 非腐蝕性干燥氣體 |
輸 出 信 號 | 4～20mA 二線制 |
1-5VDC 三線制 | |
顯示方式 | 3位半LED |
供 電 電 壓 | 12～36VDC （標定值為24VDC） |
精 確 度 | ±0.5%F.S |
長 期 穩 定 性 | ≤±0.2%F.S/年 |
介 質 溫 度 | -20～+85℃ |
響 應 時 間 | ≤1ms |
負 載 電 阻 | R=(U-12.5)/0.02-RD 其中：U為電源電壓，RD為電纜內阻 |
壓 力 接 口 | Φ8塔型接口 |
電 氣 鏈 接 | 電纜出線 |
三、產品特點
1、測非腐蝕性氣體的微差壓、風壓、流量
2、靈敏度高，可測小于100Pa的微小壓力
3、三位半LED顯示
4、精度高，穩定性好
5、抗干擾設計,過載能力強
6、體積小，安裝方便

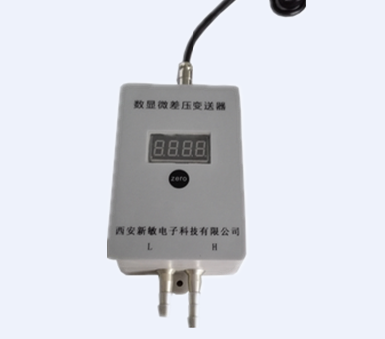

四、外形結構
五、安裝說明
差壓變送器安裝連接如圖所示，固定安裝變送器，將高低介質壓力通過引壓管和平衡閥引入到變送器的“H”高壓腔和“L”低壓腔。注意靜壓參數，嚴禁單向過載加壓和御壓，以免造成損壞。
六、產品選型
CYB21XM | 智能數顯微壓變送器 | |||||
0~X （Pa或KPa） | 量程 | |||||
J025 | ±0.25%FS | |||||
J05 | ±0.5%FS | |||||
J10 | ±1%FS | |||||
C1 | 4~20mA輸出 | |||||
C0 | 特殊 | |||||
M4 | Φ8塔型接口 | |||||
M0 | 特殊 | |||||
F2 | 直接電纜出線 | |||||
F0 | 特殊 | |||||
