| 品牌 | 泰鑫 | 型號 | 美式箱式變電站 |
| 額定電流 | 57.7（A） | 沖擊耐受電壓 | 75（KV） |
| 殼體防護等級 | IP44 | 重量 | 9780（kg） |
| 產品認證 | ISO9001:2000 |

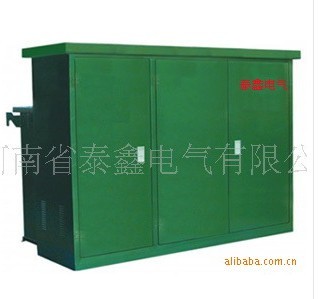

河南省美式箱式變電站生產廠家----河南省泰鑫電氣有限公司
河南省泰鑫電氣有限公司創建于2007年，多年來，公司形成了一套完整的研發、生產、銷售、服務為一體的經營模式，是國內變壓器行業的重點企業，歷年榮獲“AAA級信譽企業”及行業“先進企業”的稱號。
公司以“科技為先導，產品創新為目標，誠信服務為宗旨”，嚴格推行質量標準化管理，通過了ISO9001：2000質量體系的認證，產品達到了IEC和國家標準.公司擁有先進完善的生產、檢測設備，并形成了精湛的制造工藝及自己的產品特色，是專業化生產各類變壓器、箱式變電站、低壓綜合配電箱、GGD交流低壓開關柜等配電輸電設備的制造廠家。公司的油浸式電力變壓器、干式變壓器采用先進工藝生產，礦用隔爆型移動變電站和礦用隔爆型干式變壓器為新型開發產品，大容量可達4000kVA，公司的各類產品，在國內外都具有較強的市場競爭力，是全國大的制造商之一。
河南組合式箱式變壓器產品描述：
組合式變壓器（俗稱美式箱變）是一種將變壓器器身、開關設備、熔斷器、分接開關及相關輔助設備進行組合的變壓器、高壓接線方案有終端型、環網型，能適應各種供電系統的要求。而且具有結構緊湊、體積小、占地省、投資少、安裝快等優點。既可用于戶內，又可用于戶外，廣泛適用于居民小區、機場、高層建筑、商業中心、廠礦、企業、醫院、學校等各種場合，可大程度地深入負荷中心，提高供電質量。并能滿足用戶電能計量、無功補償、低壓分路等各種配制要求，使用方便靈活。主要功能和特點：? 全絕緣結構及連鎖裝置，確保人身安全；? 全密封結構，根除油質劣化，延長使用壽命；? 負荷開關具有三相連動特點，有效地減小了鐵磁共振；? 采用雙熔絲保護，確保系統簡單、方便、經濟、可靠安全運行；? 有硅鋼片鐵芯、非晶合金鐵芯、卷鐵芯等，損耗低、噪聲小、箱體不發熱；? 高壓進線采用肘型電纜插頭，可操作200A負荷電流，緊急情況下可作負荷開關操作，并且具有隔離開關的特點；? 體積小，僅為同容量歐式箱變的1/3左右。 組合式變壓器技術參數額定容量(kVA)
技術參數：
項目 單位 技術參數
額定電壓 原邊 kV 10
副邊 0.4
高工作電壓(原邊) kV 12
額定頻率 Hz 50
額定容量 kVA 80.100.125.160.200.250
315.400.500.630.800.1000
1250.1600
1分鐘工頻耐壓 kV 35
BIL沖擊耐壓 kV 75
冷卻方式 - 油浸自冷式
ELSP熔斷器遮斷容器 kA 50
插入式熔斷器遮斷容器 kA 2.5
無載調壓 kV 10±2×2.5%
環境溫度 °C -45～＋40
允許油頂層溫升 K 50
噪音等級 dB 50
冷卻方式 油浸自冷
防護等級 IP43
油箱機械強度 kPa 50
一、美式箱變和歐式箱變的區別:
1、美式箱變：
1）、箱變的接線形式 一路或兩路10KV進線；單臺變壓器，容量一般選用500KVA~800KVA;低壓出線電纜4~6路。
2）、箱變的主要部件 變壓器、10KV環網開關、10KV電纜插頭、低壓樁頭箱體等主要部件組成。它具體積小、有造價低便于安裝等優點。 美式箱變的優缺點
3）、優點：體積小占地面積小、便于安放、便于偽裝，容易與小區的環境相協調?？梢钥s短低壓電纜的長度，降低線路損耗，還可以降低供電配套的造價。
4）、缺點：供電可靠性低；無電動機構，無法增設配電自動化裝置；無電容器裝置，對降低線損不利；噪音較Ⅲ型站和Ⅴ型站要高，因為Ⅲ型站和Ⅴ型站是將變壓器安放在室內，起到隔音的作用；另外，將Ⅲ型站和Ⅴ型站的集中一電磁輻射分解成多點輻射；由于不同容量箱變的土建基礎不同，使箱變的增容不便；當箱變過載后或用戶增容時，土建要重建，會有一個較長的停電時間，增加工程的難度。
2、歐式箱變：
1）、箱變的接線形式
a、 單臺配變形式—兩路10KV進線；單臺變壓器容量一般在500KVA~800KVA；低壓出線電纜一般為4~6路。
b、 兩臺配變形式—兩路10KV進線；兩臺變壓器，每臺變壓器的容量在500KVA~800KKVA;低壓出線電纜一般為8~12路。
2）、箱變的主要部件
變壓器、10KV環網開關柜、低壓電容器、低壓開關等主要部件組成，相當于將Ⅲ型站的設備緊湊安裝在金屬的箱體內，使Ⅲ型站小型化。歐式箱變的體積比美式箱變要高要大，造價也比美式箱變要大。
3）、優點：噪音與Ⅲ型站和Ⅰ型站相當；輻射較美式箱變要低，因為歐式箱變的變壓器是放在金屬的箱體內起到屏蔽的作用；可以設置配電自動化，不但具有Ⅲ型站和Ⅰ型站的優點，而且還有美式箱變的主要優點。
4）、缺點：體積較大，不利于安裝，對小區的環境布置有一定的影響； 二、由于箱變的結構的不同使用的地方也不同，供電的網絡也不同
因為美式箱變和歐式箱變的結構不同可靠性不同，因此適用的場合也不同。當美式箱變的容量選用的較小而小區的建筑面積較大時，應用的箱變會增加很多，從而使在架空線上支接的負荷點增多；當減少架空線的支接負荷點時必定要增加箱變的串接數量，從而使網絡結構薄弱。要克服小容量箱變而帶來的網絡結構薄弱的問題，好使用環網站解決。
1、美式箱變的適用地方
鑒于美式箱變的結構特點和優缺點，美式箱變適用于對供電要求相對較低的多層住宅和其他不重要的建筑物的用電。根據我們的實際使用情況看，美式箱變配上小型的環網開關站后，完全適用多層住宅的供電需求。因為就是箱變發生故障，對居民的影響不大，但不適應于小高層和高層。
2、歐式箱變的適用地方 歐式箱變適用于多層住宅、小高層、高層和其他的較重要的建筑物。 三、箱變的發展方向
不管美式箱變還是 歐式箱變都存在著各種缺點，但是隨著科學技術的進步，配電自動化、電容補償?shù)绕渌男录夹g(shù)的不斷應用于箱變之中，箱變一定會是供電模式中的首選方案。
.產品技術參數 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1)整機參數：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2)負荷開關參數 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3)斷熔器參數： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
