一、產品概述

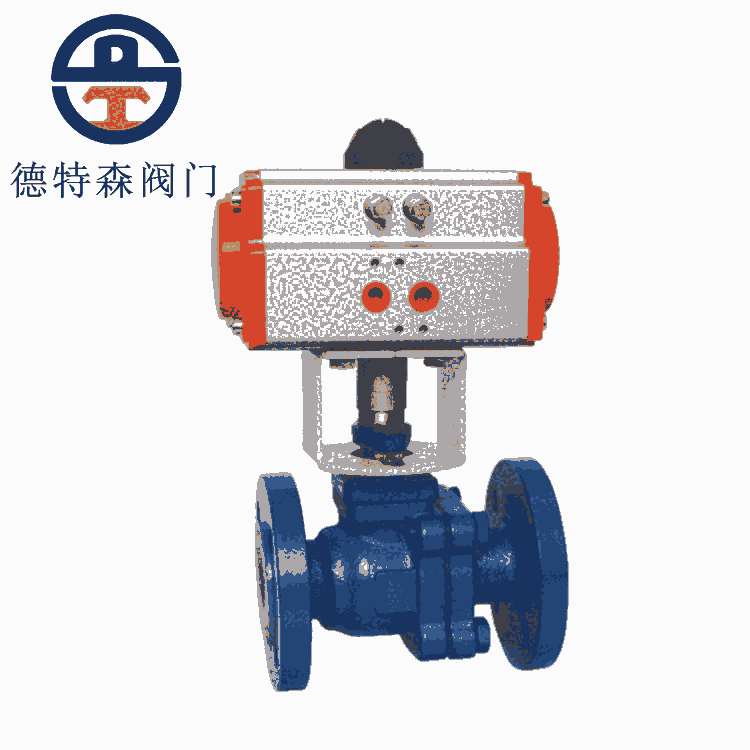

氣動襯氟球閥是由雙(單)作用氣動活塞式執行器和襯氟球閥組成，它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，閥門采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通襯氟球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。
氣動襯氟球閥可作開關或調節之用，全通徑氣動襯氟球閥提供的流量，并可用于掃線清洗或隔離輸送的管道，其廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、磷酸、強堿、王水等具有強腐蝕性的介質
二、主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||||
|
Q641F46-16Z |
Q641F46-16C |
Q641F46-16P |
Q641F46-16R |
Q641F46-16PL |
Q641F46-16RL |
||
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球體/閥桿 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
內襯材料 |
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴) |
|||||
|
4 |
填料壓蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4)聚四氟乙烯 |
|||||
|
6 |
螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Cr18Ni2 |
1Cr18Ni2 |
|
7 |
緊固螺母 |
45 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
三、主要技術參數表
|
氣動執行器 |
型號 |
QW系列、AT系列、AW系列 |
|
氣源壓力 |
0.4 ～ 0.8 MPa |
|
|
回轉角度 |
90°～92° |
|
|
回信器 |
AC220V、AC110V、DC24V |
|
|
控制信號 |
氣信號：0.02 ～0.1 MPa |
|
|
控制氣源 |
潔凈、干燥壓縮空氣 |
