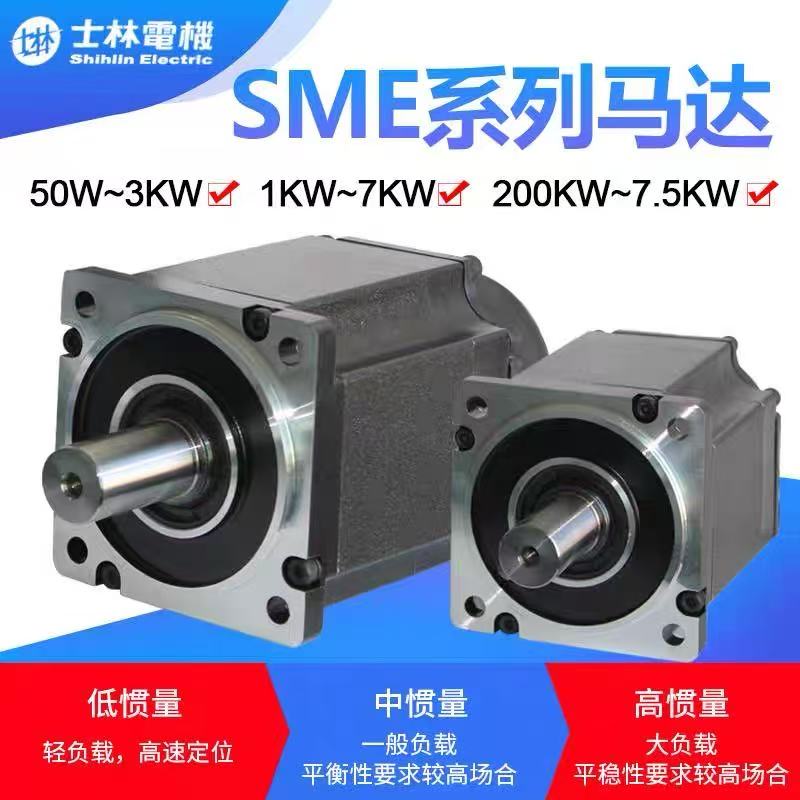

SMP-H75015MCB4（士林電機高慣性伺服電機）

SMP-H75015MCB4 是臺灣士林電機（Shihlin Electric）SMP-H 系列高慣性伺服電機的核心型號，專為工業場景中 “高慣性負載 + 高精度控制” 需求設計，常見于重型傳動、大型設備主驅動等工況。以下從型號解碼、核心參數、功能優勢及適配場景展開詳細說明，確保覆蓋實際應用中的關鍵信息：

一、型號編碼逐段解析（士林 SMP-H 系列標準規則）

通過型號分段可快速識別電機核心屬性，避免選型錯配，具體含義如下：

型號分段	標識含義	關鍵說明
SMP	產品大類	士林伺服電機專屬前綴（Servo Motor Product），區別于變頻器、接觸器等其他產品線
H	子系列特性	代表 “高慣性” 設計，轉子慣性矩遠大于普通伺服電機，可直接匹配高慣性負載（如大型輥筒、重型工作臺），減少負載沖擊
750	額定功率代碼	對應 7.5kW（行業簡化標識，“750” 即 “7.5×100”，需注意與 “750W” 區分，避免功率誤判）
15	轉速關聯參數	代表額定轉速 1500rpm（適配 4 極電機結構，50Hz 電網下同步轉速 1500rpm，60Hz 下為 1800rpm，符合工業通用轉速標準）
M	安裝形式	標準法蘭安裝（Flange Mounting），法蘭尺寸與同系列同功率型號統一，兼容士林及主流伺服系統的安裝孔位，降低替換成本
CB	編碼器類型	士林經典 “CB” 代碼，對應 增量式編碼器（典型分辨率 2500ppr），支持 A/B/Z 三相信號 + 差分輸出，抗電磁干擾能力強，滿足高精度定位需求
4	電壓等級	三相 400V 級（適配工業 380-400V 電網，允許電壓波動 ±10%，需搭配同電壓等級驅動器，禁止接入 220V 電源）

二、核心技術參數（基于士林官方手冊及系列共性）

以下參數為型號推導的標準規格，實際應用需以具體批次官方資料為準，關鍵參數直接影響設備兼容性和運行安全性：

參數類別	規格細節	應用意義
額定功率	7.5kW	決定電機驅動負載的能力，需與實際負載功率匹配（建議預留 10%-20% 余量，避免長期過載）
額定電壓	三相 AC 400V（360-440V 波動范圍）	適配工廠 380V 電網，電壓過低會導致扭矩不足，過高可能燒毀絕緣
額定轉速	1500rpm（50Hz）/ 1800rpm（60Hz）	基礎運行轉速，需結合負載需求選擇，如輥筒傳動常需 1500rpm 勻速輸出
額定扭矩	約 47.7N?m（計算公式：9550× 功率 / 轉速 = 9550×7.5/1500）	持續運行的最大扭矩，需大于負載實際需求扭矩（如重型輸送帶驅動需≥40N?m）
最大扭矩	約 143.1N?m（3 倍額定扭矩，短時≤3 秒）	應對啟動、制動等沖擊場景，如重型負載啟動瞬間的扭矩需求
最大轉速	2000rpm（短時過載轉速）	僅用于緊急調整或短時提速，長期超額定轉速會導致散熱不足
轉子慣性矩	高慣性（典型值 0.2-0.3 kg?m2）	核心特性，適配 “負載慣性矩 / 電機慣性矩≤10” 的場景，減少轉速波動
編碼器分辨率	2500ppr（增量式）	每轉輸出 2500 個脈沖，搭配驅動器細分后定位精度可達 ±0.01mm 級
防護等級	IP54	防塵（防止粉塵侵入）、防濺水（禁止直接淋雨），適合車間粉塵、輕微潮濕環境
冷卻方式	自扇冷（自帶散熱風扇）	高負載運行時需確保風扇通風無遮擋，環境溫度＞40℃時需額外降溫
絕緣等級	Class F（耐溫 155℃）	支持長時間高負載運行，繞組溫度不超過 155℃，避免絕緣老化

三、核心功能優勢與適用場景

1. 功能亮點（針對高慣性負載痛點設計）

高慣性匹配性：轉子慣性矩大，能快速吸收高慣性負載的轉速波動（如大型印刷機輥筒啟停時的慣性沖擊），避免 “過沖” 或 “卡頓”，提升運行穩定性；
強抗干擾能力：增量式編碼器采用差分信號輸出，可抵御車間變頻器、接觸器等設備的高頻電磁干擾，確保轉速反饋精準，減少定位誤差；
高可靠性設計：IP54 防護 + Class F 絕緣，能適應 - 10℃~40℃的工業環境，無需額外防護箱即可直接安裝，降低設備部署成本；
靈活過載能力：3 倍額定扭矩的短時過載，可應對突發負載沖擊（如輸送帶上料瞬間的重量增加），避免電機堵轉或報警。

2. 典型應用場景（精準匹配行業需求）

重型機械：大型數控機床進給軸、重型龍門銑床主傳動（需高扭矩 + 高穩定性）；
印刷包裝：寬幅凹版印刷機輥筒驅動、大型制袋機牽引機構（需勻速運行 + 精準啟停）；
紡織設備：重型噴水織機、化纖紡絲機牽伸輥（需抗干擾 + 持續高負載）；
物流自動化：重型托盤輸送機、大型立體倉庫堆垛機提升機構（需高慣性適配 + 過載保護）。

四、選型與安裝關鍵注意事項

驅動器適配：必須搭配士林 SS 系列伺服驅動器（如 SS-075A41A，7.5kW 400V 級），確保功率、電壓等級一致，否則會導致電機性能受限或燒毀；
負載慣性驗算：需計算 “負載慣性矩 / 電機慣性矩” 比值，建議≤10（比值過大需加減速箱，避免定位超調；比值過小則浪費高慣性特性）；
布線規范：編碼器信號線需用屏蔽雙絞線（屏蔽層單端接地），與動力線分開布線（間距≥30cm），減少電磁干擾；
散熱保障：電機風扇需定期清理灰塵，避免通風口堵塞；環境溫度＞40℃時，需加裝散熱風扇或冷卻風道，防止電機過熱報警。
