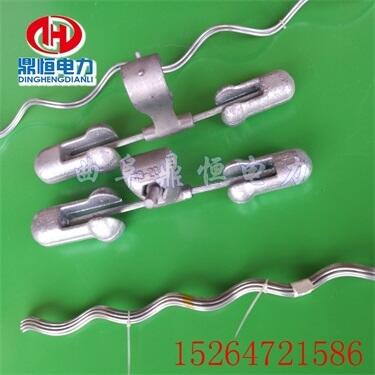

音叉式防震錘
ADSS/OPGW光纜的防振錘，錘頭結構為開口音叉式，經過國電電力建設研究所試驗證實它擁有四個諧振頻率，其防振頻帶寬度也大于FG、FD型防振錘，此防振錘已大量運行在光纜上,試驗證實它擁有四個諧振頻率，對頻率為5～150HZ的振動均有良好的防振效果。
使用指導：
①、防振錘不能直接安裝在ADSS/OPGW光纜上，應使用護線條保護光纜。
②、按公式算出安裝距離，如落在金具護線條預絞絲上的則照常安裝（直接安裝在金具護線條預絞絲上）；如超出金具護線條預絞絲，則需加安裝防振錘護線條，而且防振錘護線條末端離金具護線條預絞絲末端距離大于70mm。
③、防振錘低頻端大錘頭朝向桿塔一端。
④、根據光纜的運行張力、檔距的大小和地形來確定每檔需配的數量。
架空電力線路受風、冰、低溫等氣象條件的作用，使線路產生振動和動舞。振動頻率較高而振幅很小，風振動使架空線在懸點處反復被拗折，引起材料疲勞，**導致斷股、斷線事故。舞動的頻率很低，而振幅卻很大，很容易引起相間閃絡，造成線路跳閘、停電或燒傷導線等嚴重事故。防震錘只是一段鐵棒。由于它加掛在線路塔桿懸點處，以吸收或減弱振動能量，改變線路搖擺頻率，防止線路的振動或舞動。
防震錘 FRD-4D型防震錘 防震金具 ADSS光纜金具特點：防震錘采用特殊的音叉式結構，能產生四個諧振音頻，能很好的覆蓋現實中導線、地線的振動頻率范圍，加裝防震錘后，導線、地線的振幅幅下降，且能夠形成穩定振動的頻率特別稀有，能有效地控制各種等級微風振動，從面有效的削除導線疲勞，保證導線、地線的壽命。
組成：鍍鋅鑄鐵錘頭、熱鍍鋅鋼絞絲、鋁合金線夾、不銹鋼螺栓等。
作用：消除或降低光纜運行時因各種因素影響而產生的振動，保護光纜金具。
特點：1.采用典型的的哈羅設計，頻率保護足以散布在從6Hｚ-150Hｚ寬頻帶范圍內，并在此范圍內有四個諧振頻率。
2.錘頭麥收吊線**粘合，能承受安裝、維修、運行等條件下的機械栽荷。
3.獨特的外形設計不積冰、積水。
4.安裝方便，安全，不對導線、地線造成損壞。
5.防震錘采用防電暈設計，可以防止電暈發生。
引起振動的因素：擋距、張力、風速、風向、地線及纜的結構尺寸等。
適用范圍：適用于架空電力線路上抑制導線、地線的振動。
