目前在中國電力金具市場上,有一種被稱之為4D系列的防振器具倍受關注,它的微風振動分析和解決方案,開創了防振錘領域的新局面。從1998年12月起,4D系列防振錘被引入中國,先后在輸電線路和電力光纜使用了近100萬套。與傳統的國標防振錘相比,它具有更好的外型、抗電暈和抗無線電
安裝說明：1.防震錘不能直接安裝在導線/地線上。

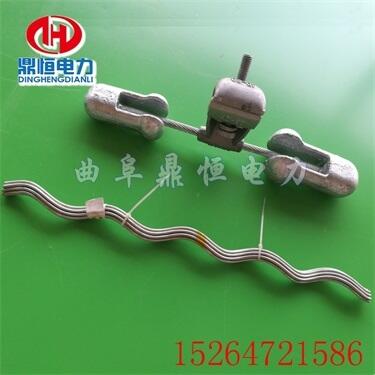

2.當防震錘的安裝位置在金具的護線條預絞絲以外時，建議一套防震錘配用一套護線條。
3.安裝好的防震錘，其低頻端大錘頭朝桿搭一側。
近年來，從歐洲引進一種無螺栓結構的防振錘-預絞式防振錘，完全避免了因使用螺栓帶來的種種弊端。后來由預絞式防振錘演化出了一系非螺栓結構的防振錘，如海馬防滑式防振錘，鉤絲防振錘等都風靡全國，但均得益于預絞式結構這一基礎。
防振錘是專為分裂導線開發的。在鋼絞線中間安裝一個偏心重錘，利用重錘在鋼絞線上產生的扭矩來消耗能量。防振錘的作用就是利用自身消耗的能量使導線的振幅降低到可以接受的程度。在大風天氣里如平衡振幅大于允許振幅，則必須安裝防振錘。風速不同，防振錘的位置也隨之變化，我國結合國內的實際生產狀況，吸取了上述特點，試制出4D系列防振錘。
防振錘安裝方法如下：（1)防振錘安裝距離的測量。懸垂線夾由線夾中心起至防振錘夾板中 心，耐張線夾由連接銷子中心至防振錘夾板中心，安裝偏差應不大于±30mm。 根據設計給定的安裝距離，從線夾中心沿架空線向線夾外測量并畫印記，定出 防振錘的安裝位置。(2) 在所畫印記處，纏繞一層或兩層鋁包帶，鋁包帶的纏繞長度應大于防 振錘線夾板長度10~20mm。鋁包帶纏繞后其端頭應返回至線夾板中心處。防 振錘型號應與導地線型號相適應。(3) 將防振錘安裝好后，擰緊固定螺栓，調整防振錘的兩個錘頭，使之與 架空線平行，防振錘應與地面垂直，夾板螺栓應有彈簧墊。(4) 當設計為多個防振錘時，一般采取等距離安裝方式。
防震錘及其安裝方法，
一種用于夾設固定在電線上防震錘及其安裝方法，包括固定座、線夾，固定座與線夾通過螺栓與螺帽相固定連接，螺栓豎直地設置，并且螺栓頭位于線夾的下方，螺栓頭上均勻分布有多個螺栓頭側面，線夾下部的左右兩側部分別具有凸邊，兩個凸邊之間形成限位槽，防震錘還包括用于禁止螺栓自轉的防松件，防松件包括用于套接在螺栓上并位于限位槽內的連接段、連接在連接段上用于彎折后正對一個螺栓頭側面的側壁段。通過在螺栓得線夾之間增加一片防松件的連接段，在螺栓緊固后，將防松件的側壁段向下彎曲與螺栓頭側面相貼合，從而有效阻止螺栓自轉，不易松動，防止防震錘在電線上滑移。提高了線路設備的運行水平，保證了線路設備的安全穩定運行。
