99.9二氧化鈦，3N二氧化鈦在超級(jí)電容中的核心用途
瑞之祥99.9二氧化鈦，3N二氧化鈦
瑞之祥99.9二氧化鈦的金紅石型轉(zhuǎn)化率大于90%，介電常數(shù)高，電學(xué)性能不錯(cuò)。金紅石型的介電常數(shù)，隨晶體的方向不同而不同，當(dāng)與c軸相平行時(shí)，測(cè)得的介電常數(shù)為180，與此軸呈直角時(shí)為90，其粉末平均值為114。
瑞之祥3N二氧化鈦具有半導(dǎo)體的性能，它的電導(dǎo)率隨溫度的上升而增加。3N二氧化鈦加熱到400 ℃時(shí)，它的電導(dǎo)率比20 ℃時(shí)增加約100倍。氧缺陷濃度對(duì)二氧化鈦的電導(dǎo)率有較大影響，計(jì)量比為二氧化鈦（TiO2）電導(dǎo)率＜10-10 S/cm，而TiO1.9995的電導(dǎo)率則高達(dá)10-1 S/cm。金紅石型二氧化鈦的介電常數(shù)和半導(dǎo)體性質(zhì)對(duì)電子工業(yè)很重要，在陶瓷電容器，填充材料等電子元器件。
我們的3N二氧化鈦為硬度在5-6，相對(duì)比較適合纖維材料。

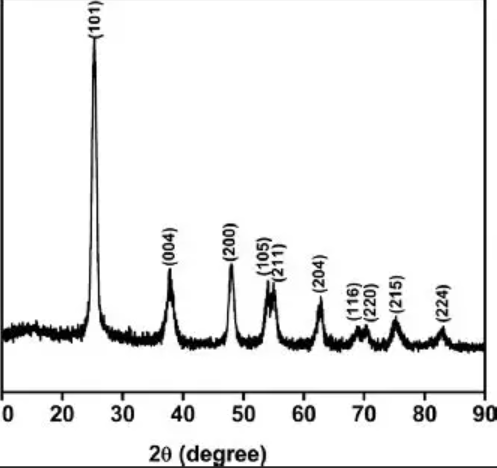

瑞之祥3N二氧化鈦的熔點(diǎn)為1840℃，高溫下轉(zhuǎn)化為金紅石型結(jié)構(gòu)，形貌穩(wěn)定。
雖然我們的99.9二氧化鈦有親水性，但吸濕性小，
相對(duì)于其它半導(dǎo)體半金屬材料的金屬氧化物，TiO2中Ti-O鍵的強(qiáng)度較大，表面吸附的水因極化發(fā)生解離，容易形成羥基。這種表面羥基可提高TiO2作為吸附劑及各種單體的性能，為表面改性提供方便。
TiO2在改性時(shí)常加入Al、Si、Zn等氧化物，Al或Si的氧化物單獨(dú)存在時(shí)無(wú)明顯的酸堿性，但與TiO2復(fù)合，則呈現(xiàn)強(qiáng)酸堿性，可以制備固體酸。
瑞之祥99.9TiO2顆粒在液態(tài)（尤其是極性的）介質(zhì)中因表面帶有電荷就會(huì)吸附相反的電荷而形成擴(kuò)散雙電層，使顆粒有效直徑增加，當(dāng)顆粒彼此接近時(shí)，因各具同性電荷而相斥，有利于分散體系的穩(wěn)定。如經(jīng)Al2O3包膜的TiO2表面有正電荷，而用SiO2處理的TiO2帶負(fù)電荷。
