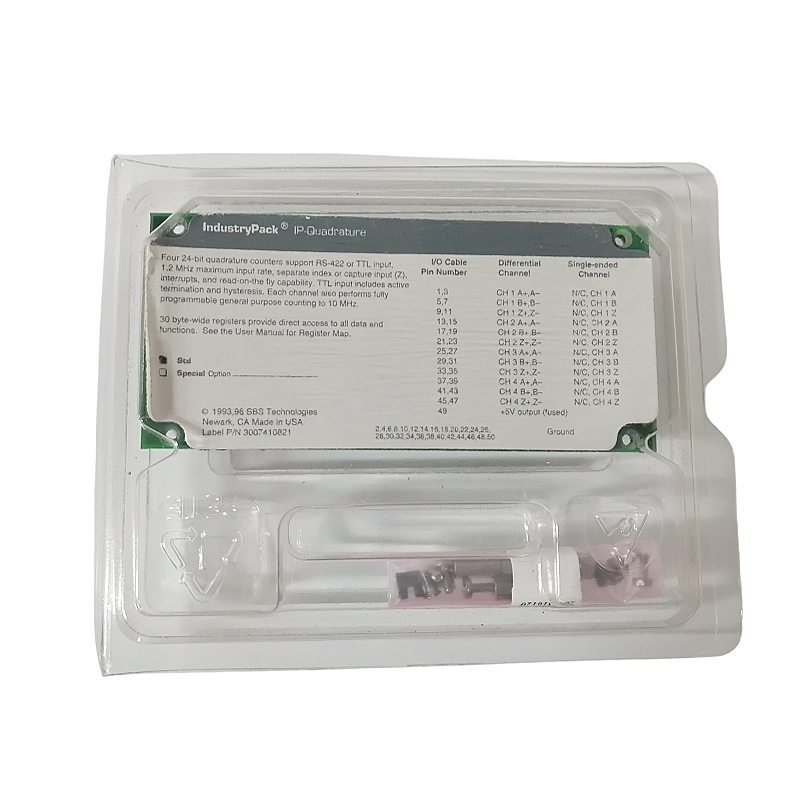

—GE IP-QUADRATURE 產品信息—

概述

GE IP-QUADRATURE 是一款四通道正交解碼器，主要用于將旋轉編碼器的輸出信號轉換為數字信號，以便于計算機處理和顯示。它支持差分或單端輸入，具有高分辨率和高速計數能力，適用于工業自動化、運動控制等領域。

參數

• 通道數量：4個獨立通道，可獨立編程。
• 分辨率：每個通道24位分辨率。
• 計數頻率：
  • 通用計數模式：DC至10 MHz。
  • 正交計數模式：DC至1.2 MHz（X1和X2模式下更高）。
• 輸入類型：差分（RS-422）或單端（TTL/CMOS）。
• 預分頻器：可編程設置為X1、X2或X4。
• 中斷能力：支持借位中斷和匹配中斷。

產品特點

• 靈活的輸入配置：支持RS-422差分輸入和TTL單端輸入，可編程極性。
• 動態讀取能力：24位輸出鎖存器允許的動態讀取正交位置值。
• 中斷功能：每個通道有24位捕獲/匹配寄存器，可用于硬件捕獲或產生中斷。
• 低功耗設計：全CMOS設計，功耗低。
• 擴展性：每個VME插槽多可支持16個計數器通道。

結構與組成

• 輸入電路：包含RS-422差分接收器和可拆卸的終端電阻網絡。
• 計數器模塊：每個通道包含24位上/下計數器、預設/比較寄存器和輸出鎖存器。
• 中斷邏輯：支持多種中斷條件，如借位中斷和匹配中斷。
• 接口邏輯：與主機系統接口，實現數據傳輸和控制。

應用領域

• 工業自動化：用于測量和監控旋轉角度、位移等物理量。
• 運動控制：在機器人、數控機床等設備中實現的位置和速度控制。
• 過程控制：在化工、制藥等領域控制閥門、泵等設備。
• 樓宇自動化：控制照明、暖通空調等系統。
• 交通系統：用于交通信號燈、電梯等設備的控制。

安裝與維護

• 安裝：
  • 確保輸入信號類型（RS-422或TTL）與配置匹配。
  • 根據需要調整終端電阻網絡。
  • 通過軟件配置通道的計數模式、極性和中斷設置。
• 維護：
  • 定期檢查輸入連接，確保信號穩定。
  • 清潔設備，避免灰塵影響性能。
  • 更新固件和軟件，確保系統兼容性和安全性。

GE IP-QUADRATURE 四通道正交解碼器憑借其高精度、高靈活性和可靠性，是工業自動化和運動控制應用的理想選擇。

—————————————————-———————————————————
