| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 富士 | 型號 | NXTM3III |
| 類型 | 超高度貼片機 | 自動化程度 | 自動 |
| 貼裝方式 | 同時在線式貼片機 | 加工定制 | 否 |
| 貼片范圍 | 0201-5,5mm | 貼片速度 | 37500CPH |
| 貼片精度 | ,-0.025mm | 喂料器數目 | 20,個模組 |
| 空氣壓力 | 0.5MPA | 電源要求 | 3相220-230V |
| 重量 | 415KG,模組 | 產地 | 日本 |
| 外形尺寸 | 其他 | ||
深圳市世紀遠景電子設備有限公司運營的二手貼片機品牌型號有，德國西門子ASM SX2泛用機，X3S X4S高速貼片機，JUKI KE3020,3010貼片機，富士NXTIII高速模組貼片機，富士M6III，富士XPF-L泛用機，均為2016-2018年消費制作，運用工夫不到一年。

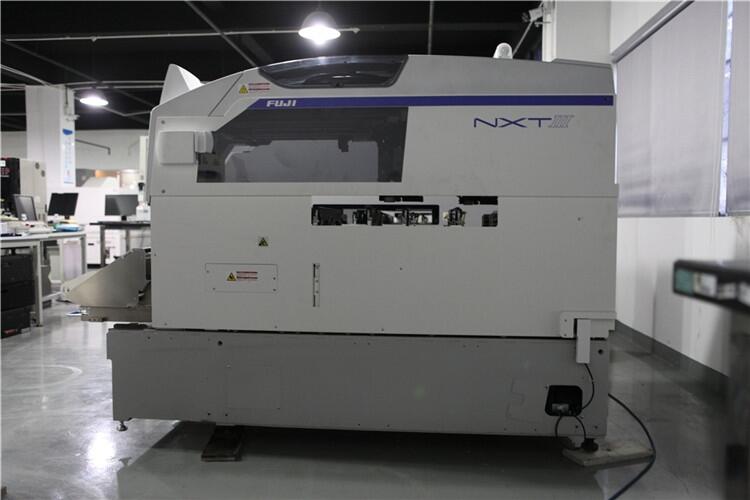

日本富士NXT M3III高速模組貼片機一站式租賃方案
設備租賃的優勢：
1.避免一次性過多的資金投入，節省公司現金流，提高資產回報率
2.規避設備購置后貶值和由于訂單變化導致設備閑置的諸多風險
3.及時淘汰舊設備，讓設備處于行業頂尖水平
4.設備配置靈活，根據不同產品需求靈活調配
5.靈活應對短期訂單，輕松應對淡旺季需求
6.可約定租滿一定期限，以租代購
7.可提供工程師駐廠服務
8.享有免費的長期技術咨詢顧問
特征1
通過高速化的XY機械手和料帶供料器以及使用新研發的相機「Fixed On-the-fly camera」，可以提高包括從小型元件到大型異形元件等所有元件的貼裝能力。
此外，使用新型高速工作頭「H24G工作頭」后，每個模組的元件貼裝能力高達37,500CPH*(生產優先模式)，比NXT II提高了約44%。
* 是在本公司條件下的測定結果。
特征2
NXT III不僅可以對應現在生產中使用的最小的0402元件，還可以貼裝下一代的0201超小型元件。
此外，通過采用比現有機種更具剛性的機器構造、獨自的伺服控制技術以及元件影像識別技術，可以達到行業頂尖*的小型芯片的貼裝精度：±25μm*（3σ）Cpk≧1.00。
* 是在本公司條件下的測定結果。
* 根據本公司2013年6月的調查結果。
·
特征3
繼承了在NXT系列機器上得到高度好評的不需要語言的GUI操作體系，采用新的觸摸式畫面并更新了畫面設計。
與現有的操作體系相比減少了按鍵次數，同時方便后繼指令的選擇，既提高了操作性又可以減少操作錯誤。
·
特征4
NXT II中使用的工作頭、吸嘴置放臺、供料器和料盤單元等元件供應單元、料站托架和料站托架成批更換臺車等主要單元等，可以原封不動地使用在NXT III中。
·
|
|
M3 III |
M6 III |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
対象電路板尺寸(L × W) |
48mm×48mm～250mm×510mm（雙搬運軌道規格） |
48mm×48mm～534mm×510mm（雙搬運軌道規格） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
元件種類 |
MAX20種類（8mm料帯換算） |
MAX45種類（8mm料帯換算） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
電路板加載時間 |
雙搬運軌道：連續運轉時O sec, 単搬運軌道:2.5 sec (M3 III各模組間搬運), 3.4 sec(M6 III各模組間搬運) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
貼裝精度/涂敷位置精度 |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
產能 |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
対象元件 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
模組寬度 |
320mm |
645mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
機器尺寸 |
L：1295mm（M3 III×4, M6 III×2） / 645mm（M3 III×2, M6 III） |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dyna工作頭 (DX) |
||||
|
吸嘴數量 |
12 |
4 |
1 |
|
|
產能 |
25,000 |
11,000 |
4,700 |
|
|
対象元件尺寸 |
0402～7.5×7.5 |
1608～15×15 |
1608～74×74 |
|
|
貼裝精度 |
±0.038（±0.050）mm （3σ）cpk≧1.00※ |
±0.040mm （3σ）cpk≧1.00 |
±0.030mm （3σ）cpk≧1.00 |
|
|
元件有無確認功能 |
○ |
× |
○ |
|
|
元件 |
料帯 |
○ |
○ |
○ |
|
料管 |
× |
○ |
○ |
|
|
料盤 |
× |
○ |
○ |
|
|
元件供應裝置 |
|
|
智能供料器 |
對應4?8?12?16?24?32?44?56?72?88?104 mm 寬度料帯 |
|
管裝供料器 |
４≦元件寬≦15mm(6≦料管寬≦18mm), 15≦元件寬≦32mm(18≦料管寬≦36mm) |
|
料盤単元 |
對應料盤尺寸 135.9 × 322.6mm(JEDEC規格)(料盤単元-M), 276×330 mm (料盤単元-LT), 143×330 mm (料盤単元-LTC) |
|
選項 |
|
●料盤供料器 ●PCU II（供料托架更換単元） ●MCU (模組更換単元) ●管理電腦置放臺 |
FUJI貼片機價錢 SMT生產線出租 SMT設施出租 smt貼片機出租 二手貼片機出租 貼片機租賃 二手設施回收
電子設施回收 松下貼片機出租 松下NPM貼片機出租 松下CM602貼片機出租
我公司服務流程：
1.上門考察客戶實際需求
2.提供專業的產線規劃、場地布局、配套設施、人員要求
3.簽訂合同、設備出廠前的調試和保養
4.安排設備吊裝入廠，工程師安裝調試
5.工程師跟線試產、對員工進行技術培訓指導
6.日常維護保養、工藝改善
