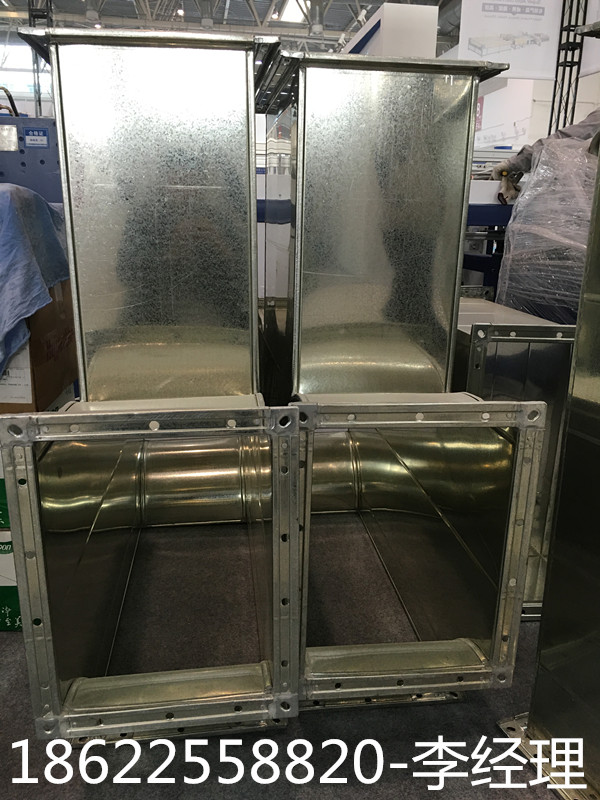

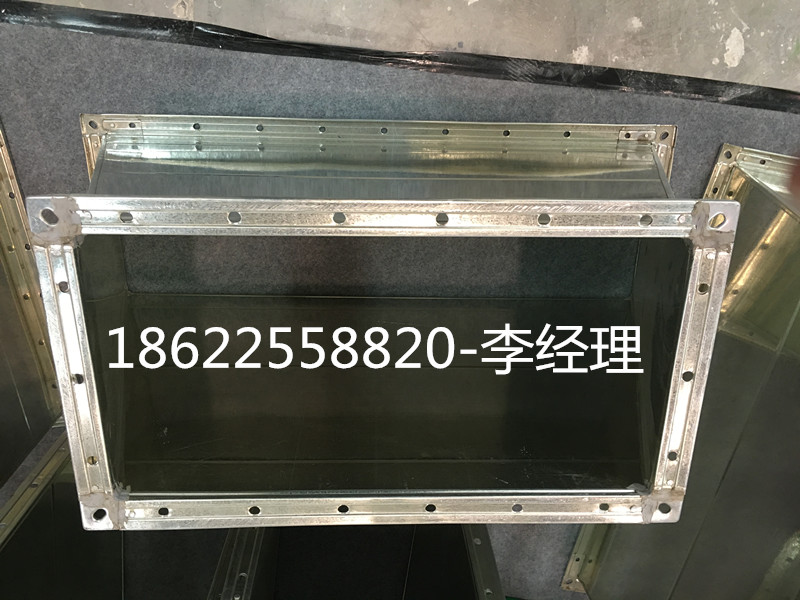

自成凸槽法蘭高密封鍍鋅鋼板風管技術魚效益綜合分析
1.結構 工藝
（1）風管制作
自成凸槽法蘭高密封風管鏈接采用鍍鋅鋼板自身板材通過機械壓制成型。程序?yàn)橛?jì)算機輸入所需風管尺寸，通過計算機控制完成下料，螺栓孔均布的沖孔工序，角碼固定用的鉚釘孔定位沖孔工序，風管幾何尺寸的分配處理工序，風管成型鏈接口的處理工序，并在機械上雙機聯動完成自成凸槽法蘭口上的15*3MM（H)de 成型處理，即專用生產線完成標準風管制作的機械化數控生產工序。
（2）鍍鋅鋼板風管性能對比分析表
|
特性
名稱
|
材料人工成本
|
風管強度
|
密封性能
|
空氣摩阻
|
防腐性能
|
節能性
|
外觀
|
|
角鐵法蘭風管
|
高
|
高
|
高
|
高
|
低
|
高
|
中
|
|
共板法蘭風管
|
低
|
低
|
低
|
低
|
高
|
低
|
低
|
|
自成凸槽法蘭風管高密封風管
|
低
|
高
|
高
|
低
|
高
|
高
|
高
|
|
備注
|
節能性以密封閉性,材料人工成本,防腐性綜合考慮.
|
我們從改進結構，工藝，安裝，省工節料，降低成本，研發加工生產設備和專用生產線為提高密封性，增加風管強度，剛度等方面進行創新，其具體如下：
1.將共板法蘭平面改成為凸槽，即自成凸槽法蘭，螺栓連接，加強密封性，大大減少漏風量，從而可用于高壓，中壓，低壓系統而達到節能目的。
2.采用縱向拉筋，本體拉筋新工藝，增加風管強度，縮小耐壓變形量，便于施工安裝，保證工程質量，降低成本。
3.由于共板外形變化，其生產工藝隨之變化，為此設計了系列非標數控設備和專用生產線，大大提高生產效率，降低生產成本。
自成凸槽高密封鍍鋅鋼板風管與角鋼法蘭風管相比，可打幅度節約角鋼法蘭，托桿等材料成本及其他成本，且其防腐性能高于角鋼法蘭風管系統。
